Manual de instalación 11
ESPAÑOL
Instalación de la unidad interior, unidad exterior

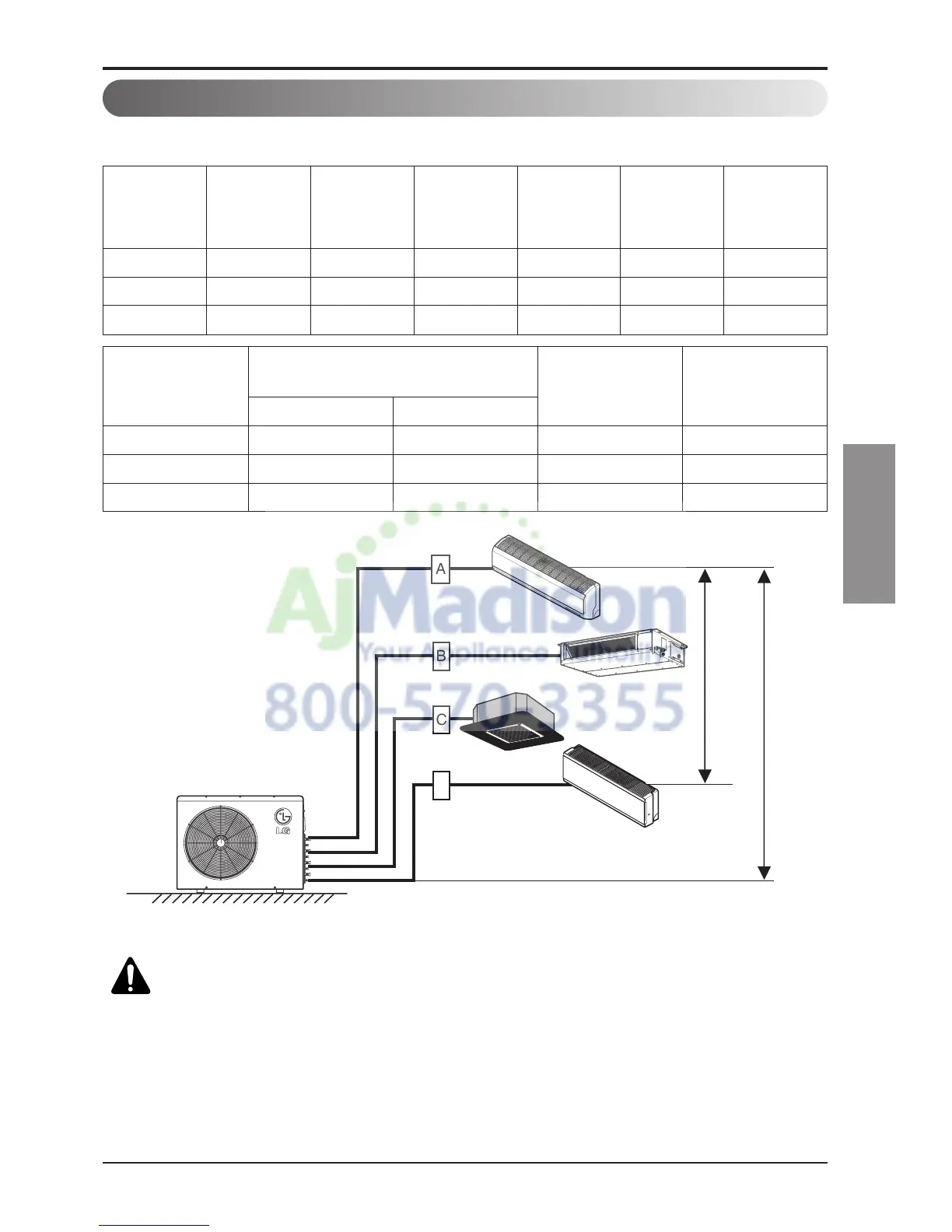

Tipo tubería múltiple
Longitud de la tubería y elevación
PRECAUCIÓN: La capacidad está basada en la longitud estándar y la
longitud máxima permitida está basada en la fiabilidad.
Unidad : m(ft)
9k 9.52(3/8) 6.35(1/4) 7.5(25) 20(0.22)
12k 9.52(3/8) 6.35(1/4) 7.5(25) 20(0.22)
18k 12.7(1/2) 6.35(1/4) 7.5(25) 20(0.22)
Gas Líquido
Longitud estándar
Unidad : m(ft)
Refrigerante
adicional
Unidad : g/m(oz/ft)
Capacidad
unidad
interior
(Btu/h clase)
Tamaño de la tubería
Unidad : mm(inch)
18k 50(164) 25(82) 3(10) 15(49) 7.5(25) 24k
24k 75(246) 25(82) 3(10) 15(49) 7.5(25) 33k
36k 75(246) 25(82) 3(10) 15(49) 7.5(25) 48k
Capacidad
unidad
exterior
(Btu/h clase)
Longitud máxima total
de todas las
tuberías(A+B)/
(A+B+C)/(A+B+C+D)
Longitud
máxima total de
cada tubería
(A/B/C/D)
Longitud
mínima de cada
tubería
(A/B/C/D)
Altura máxima
entre cada
unidad interior y
exterior (h1)
Altura máxima
entre unidades
interiores (h2)
Combinación máx.
de unidades
interiores
(Btu/h clase)
