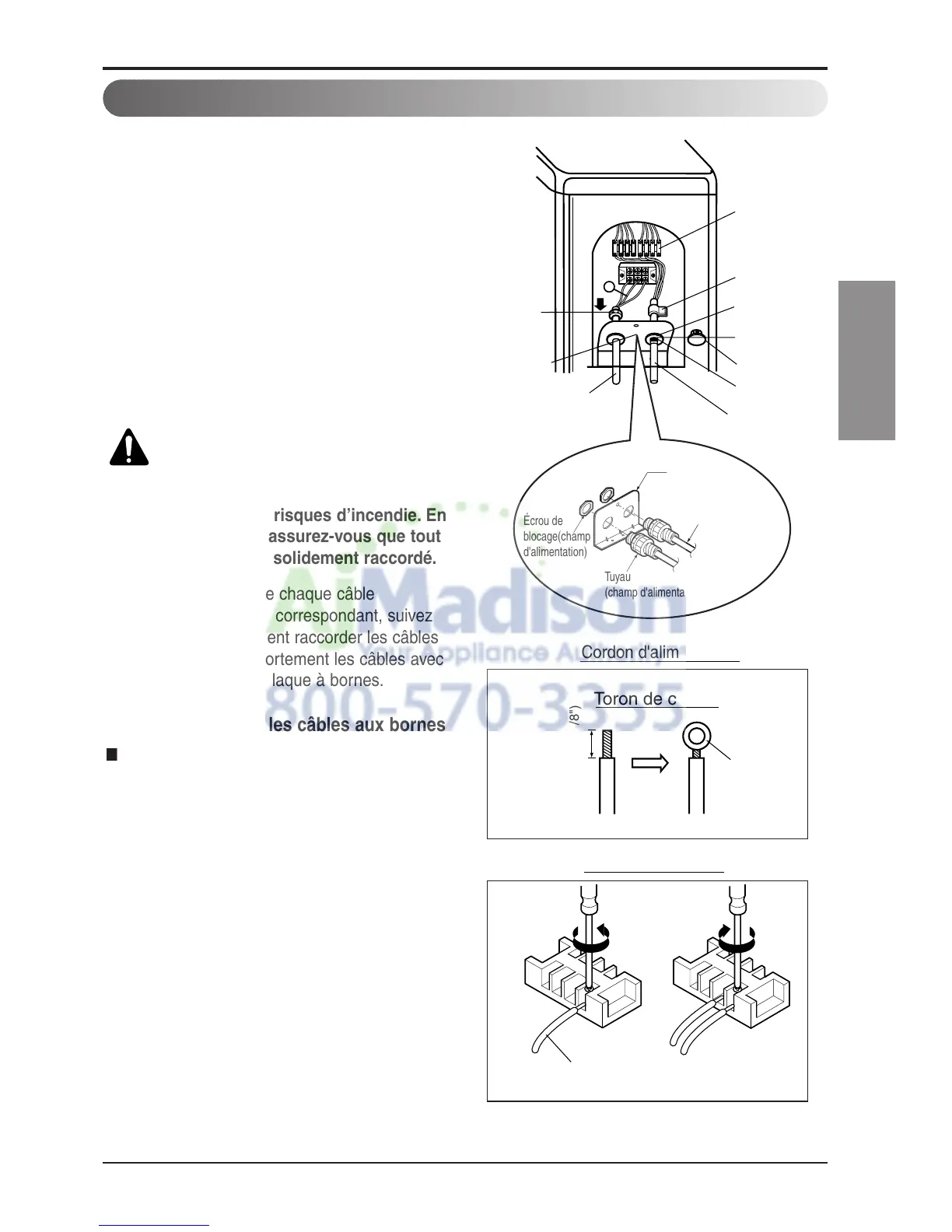

Câblage entre l’unité intérieure et l’unité extérieure
FRANÇAIS
Manuel d’installation 39
(1) Enlevez deux embouchures du panneau de
commande. (pour ligne basse tension)
(2) Retirez le câble de connexion travers la conduite.
(3) Lorsque la conduite traverse le panneau, resserrez
l’écrou de l’autre côté du panneau.
(4) Passez le câble de connexion à travers le trou.
(5) Raccordez de façon appropriée le câble à la boîte à
bornes.
(6) Serrez le câble de connexion avec un serre-câble
fourni avec l’unité. Il ne doit pas se séparer du borne
si le câble de connexion est tiré par un poids de 35
livres.
AVERTISSEMENT : Un câblage
défectueux peut provoquer la
surchauffe du borne ou un mauvais
fonctionnement de l’unité. Il y a
également des risques d’incendie. En
conséquence, assurez-vous que tout
le câblage soit solidement raccordé.
Lors de la connexion de chaque câble
d’alimentation au borne correspondant, suivez
les instructions "Comment raccorder les câbles
aux bornes" et serrez fortement les câbles avec
la vis de fixation de la plaque à bornes.
Comment raccorder les câbles aux bornes
Pour le toron de câbles
(1) Coupez le bout du câble avec un coupe-
câbles ou des pinces coupe-câbles. Puis,
enlevez environ 10mm (3/8") du matériel
isolant pour défaire le toron de câbles.
(2) À l’aide d’un tournevis, retirez le(s) vis des
bornes de la plaque à bornes.
(3) À l’aide des pinces ou d’une clé à bornes,
fixez solidement chaque bout du câble du
toron à une borne.
(4) Revissez les vis de la borne à l’aide d’un
tournevis.
Méthode de câblage du câble de connexion (Exemple)
