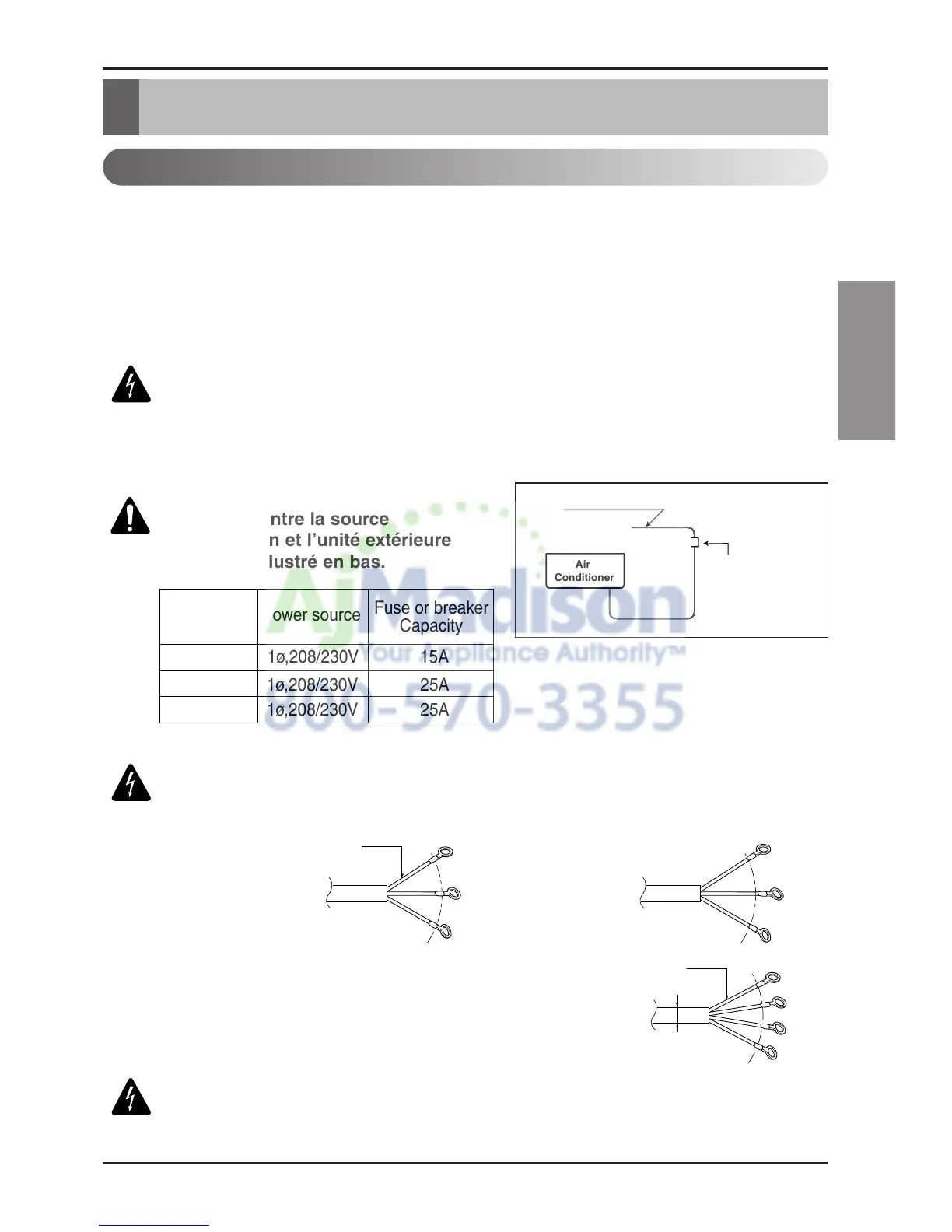

Câblage entre l’unité intérieure et l’unité extérieure
FRANÇAIS
Manuel d’installation 37
Câblage entre l’unité intérieure et l’unité extérieure
Le câblage de l’unité intérieure se fait à travers le raccordement des câbles aux bornes du panneau de commande
un à un suivant le raccordement de l’unité extérieure. (Assurez-vous que la couleur des câbles de l’unité extérieure et
les numéros des bornes soient les mêmes que ceux de l’unité intérieure.)
Le câble à la terre doit être plus long que les câbles ordinaires.
Le diagramme du circuit n’est pas sous réserve de modifications sans préavis.
Lors de l’installation, lisez le diagramme électrique situé derrière le panneau avant de l’Unité intérieure.
Le câblage de l’unité extérieure se trouve à l’intérieur du couvercle du tableau de commande de l’Unité extérieure.
Câblage de l’unité intérieure.
RECOMMAND:
• Le diagramme du circuit n’est pas sous réserve de modifications sans préavis.
• Assurez-vous de raccorder les câbles suivant le diagramme du câblage.
• Raccordez les câbles fortement pour éviter qu’ils soient débranchés facilement.
• Raccordez les câbles suivant les codes de couleur du diagramme du câblage.
RECOMMAND: Installez un
disjoncteur entre la source
d’alimentation et l’unité extérieure
tel qu’il est illustré en bas.
RECOMMAND: Le cordon d’alimentation raccordé à l’unité extérieure doit
être conforme aux spécifications suivantes (accepté ETL et certifié CSA).
Le cordon d’alimentation raccordé à l’unité intérieure
et à l’unité extérieure doit être conforme aux
spécifications suivantes (accepté ETL et certifié CSA).
RECOMMAND:
Si vous utilisez l’autre fil électrique comme cordon
d’alimentation, veuillez fixer le fil électrique au panneau du boîtier de contrôle
en utilisant les attaches à tête d'équerre en guise de fixation.
18 kBtu/h classe
24/36 kBtu/h classe
