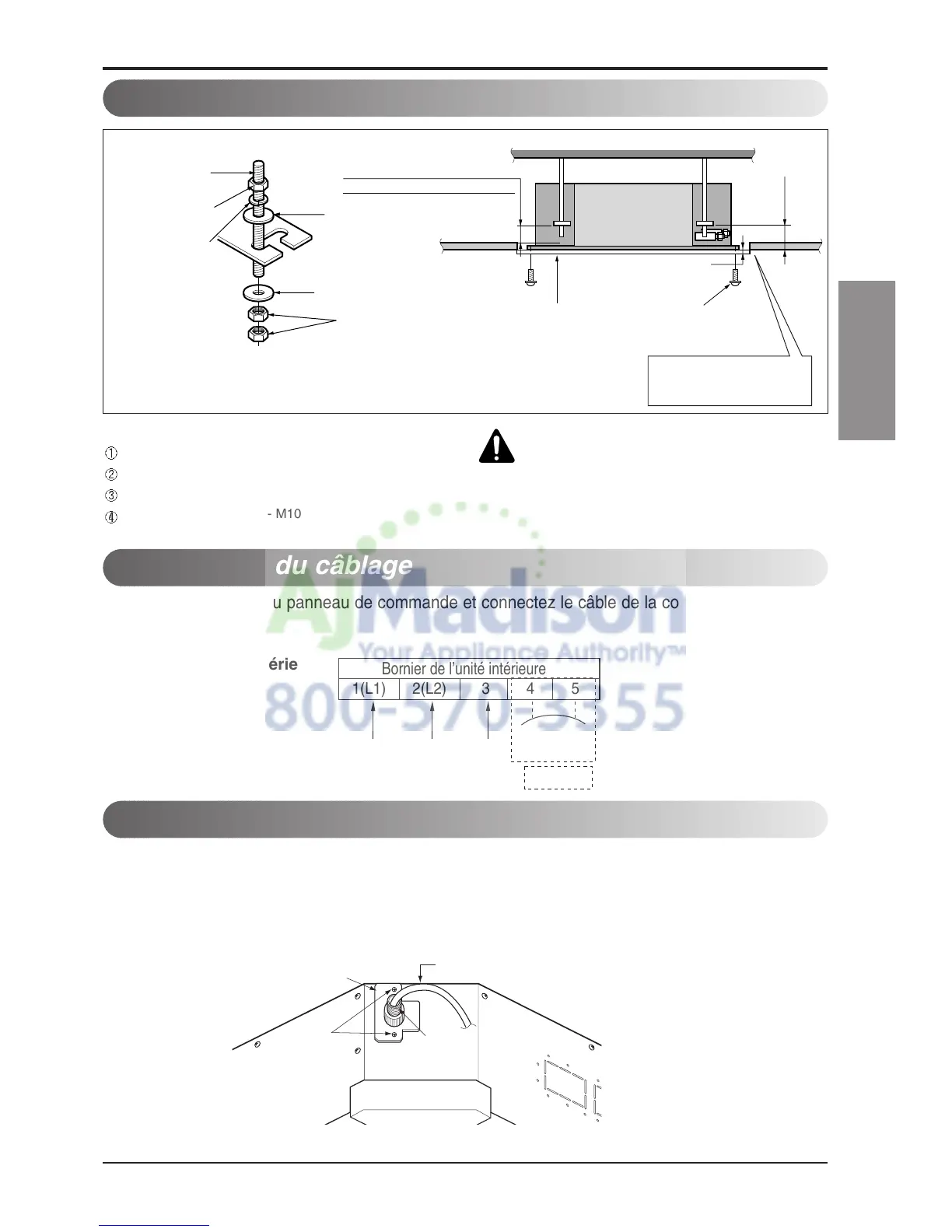

Installation
FRANÇAIS
Manuel d’installation 27
Ensemble de vis du
modèle sur papier
(4 pièces)
Gabarit en papier
pour l‘installation
Faux plafond
150mm
(5- 7/ 8 pouce)
Faux plafond
Plafond
Rondelle Plate pour M10
(accessoire)
Maintenez la longueur de la vis
à 40mm(1-1/2 pouce) par rapport au support.
Ouvrez le faux plafond tout
le long du bord extérieur
du gabarit en papier.
Rondelle Plate pour M10
(accessoire)
Boulon de support
(W3/8 ou M10)
Écrou
(W3/8 ou M10)
Écrou
(W3/8 ou M10)
Rondelle Grower
(M10)
Corps du Climatiseur
Maintenir une distance d’environ
15 à 18mm(5/8~3/4 pouce) entre la
base du climatiseur et le plafond.
• Les pièces ci-dessous peuvent être achetées sur place.
Boulon de support - W 3/8 ou M10
Écrou - W 3/8 ou M10
Rondelle Grower - M10
Rondelle plate - M10
ATTENTION:
Serrez l’écrou et la vis pour éviter la
chute de l’unité.
Connexion du câblage
Comment fixer
1(L1) 2(L2) 3 4 5
Bornier de l’unité intérieure
Raccordez de l’unité extérieure
OPTION
au kit frais
d'air option
TQ/TR série
Câble de raccordement
Tuyau
Vis
Support du tuyau
Raccordement du tuyau
• Enlevez la pièce manchonnée en caoutchouc de qui se trouve sur l'unité intérieure.
• Assemblez le tuyau et le support de tuyau à l'aide de l'écrou.
• Placez le câble de raccordement dans le bornier de l'unité intérieure, et serrez la vis de réglage
pour verrouiller le support de tuyau sur l'unité intérieure.
• Ouvrez le couvercle du panneau de commande et connectez le câble de la commande à distance
et les câbles internes
