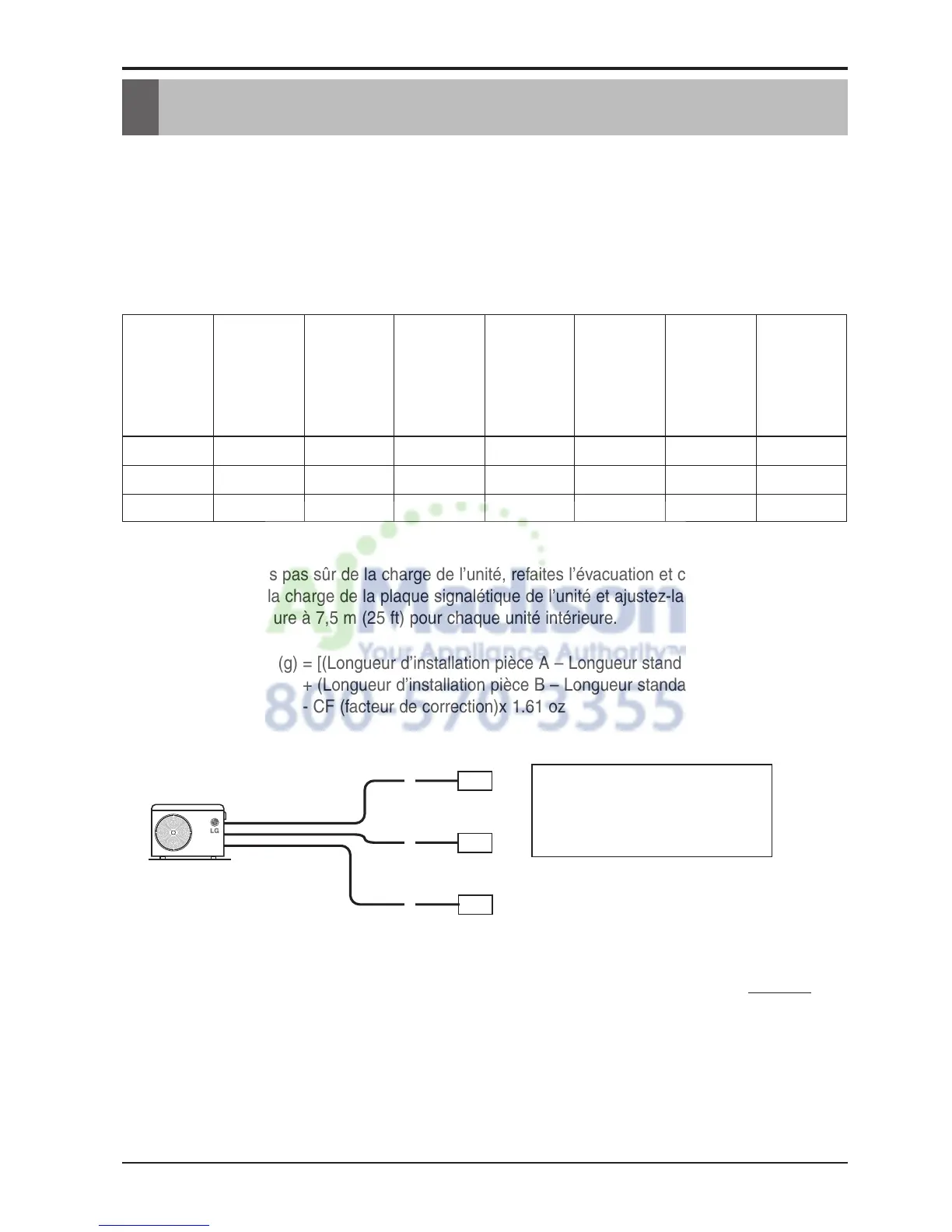

44 Climatiseur de multi
Charge
Charge
■
Chaque unité extérieure est chargée à l’usine (charge sur la plaque signalétique) pour l’évaporateur aussi
bien que pour l’ensemble de la ligne de 7,5 m (25 pi) pour chaque ligne intérieure.
Chaque fois que l’ensemble de la ligne soit utilisé moins ou plus de la longueur nominale 7.5*ID No. m(25*ID
No. ft) de l’ensemble de la ligne, la charge de réfrigérant devra être ajustée.
■
Si l’ensemble de la ligne est inférieur ou supérieur, vous devez ajuster la charge sur la base de la quantité de
pieds de la tuyauterie ajoutée ou enlevée, sur la base de 20g/m (0,22oz/ft) de R-410A par mètre (pied).
Important:
Si jamais vous n’êtes pas sûr de la charge de l’unité, refaites l’évacuation et contrôlez la charge
correcte à l’aide de la charge de la plaque signalétique de l’unité et ajustez-la pour une ligne
supérieure ou inférieure à 7,5 m (25 ft) pour chaque unité intérieure.
18k 50(164) 25(82) 3(10) 15(49) 7.5(25) 20(0.22) 22.5(74)
24k 75(246) 25(82) 3(10) 15(49) 7.5(25) 20(0.22) 37.5(128)
36k 75(246) 25(82) 3(10) 15(49) 7.5(25) 20(0.22) 37.5(128)
Unité extérieure
Capacité
(Btu/h classe)
Longueur totale
maximale de
tous les
tuyaux(A+B)/
(A+B+C)/
(A+B+C+D)
Longueur
maximale de
chaque tuyau
(A/B/C/D)
Longueur
minimale de
chaque tuyau
(A/B/C/D)
Elévation
maximale entre
chaque unité
intérieure et
chaque unité
extérieure (h1)
Elévation
maximale entre
chaque unité
intérieure (h2)
Réfrigérant
supplémentaire
Unit:g/m(oz/ft)
Longueur de
conduite (sans
réfrigérant
supplémentaire)
Charge additionnelle (g) = [(Longueur d’installation pièce A – Longueur standard) x 0.22 oz/ft
+ (Longueur d’installation pièce B – Longueur standard) x 0.22 oz/ft +.. ]
- CF (facteur de correction)x 1.61 oz
❈ CF = nombre maximal d'unités intérieures raccordables - nombre total d'unités d'intérieurs reliées
❈ Si après calcul, il s’avère que la valeur de la charge additionnelle totale est négative, ne
considérez pas de charge supplémentaire.
