38 Acondicionador de aire

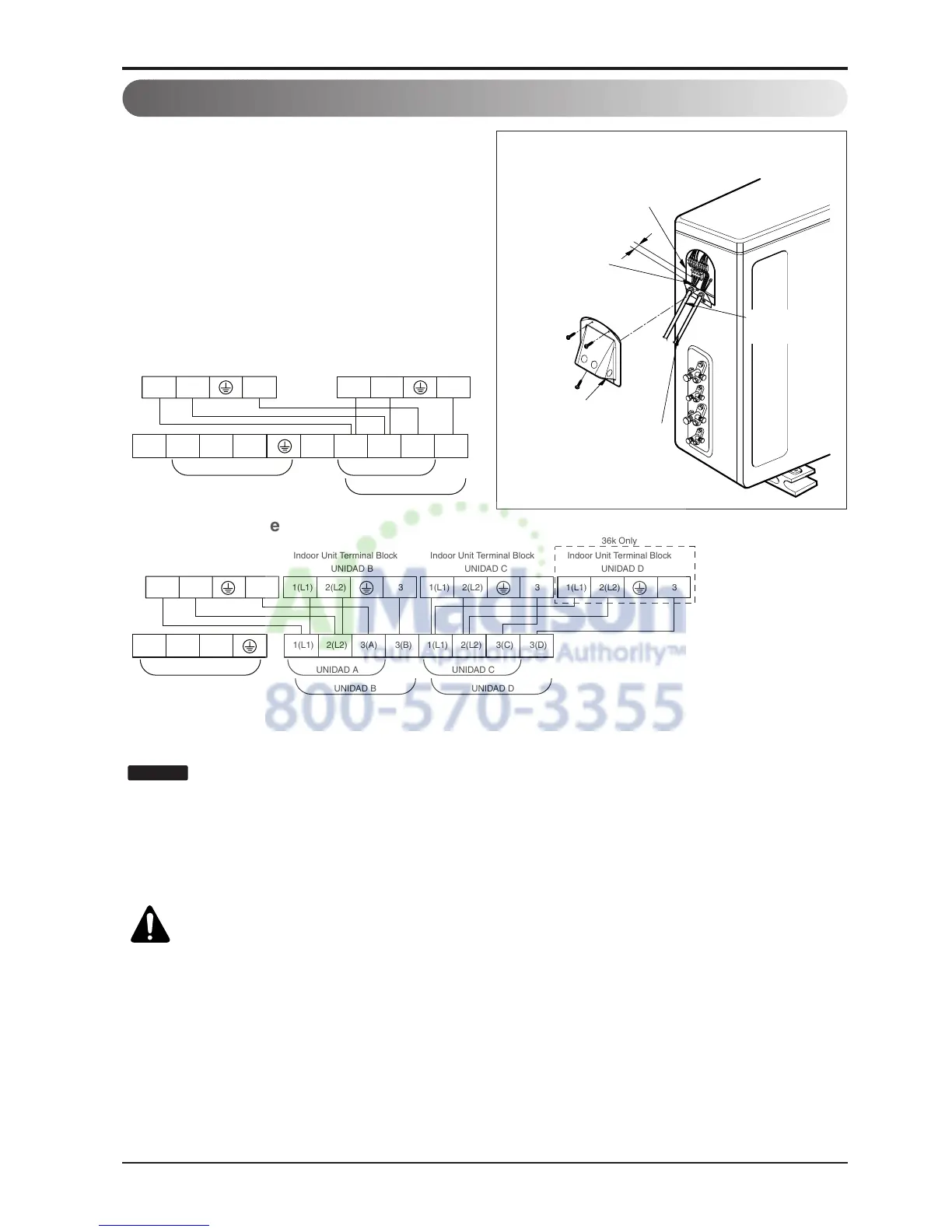

Conexión del cable entre la unidad interior y exterior
Conecte el cable a la unidad exterior.
1. Retire la cubierta de control de la unidad aflojando
el tornillo.
Conecte por separado los cables a los terminales
en la placa de control de la siguiente manera.
2. Fije el cable a la placa de control con el soporte
(abrazadera).
3. Vuelva a montar la cubierta de control en su
posición original con el tornillo.
:
1. Instale por separado la línea de alto y bajo voltaje.
2. Utilice cableado resistente al calor capaz de soportar una temperatura de hasta 75°C (167°F).
3. Utilice cable de conexión impermeable para exterior de más de 300V para la conexión entre la
unidad interior y exterior. (Por ejemplo, Tipo SJO-WA)
ADVERTENCIA:
• Asegúrese de cumplir con la legislación local al conectar el cable desde la unidad
interior a la unidad exterior (tamaño del cable y método de cableado, etc.).
• Todos los cables deben conectarse firmemente.
• No permita que ningún cable entre en contacto con la tubería de refrigerante, el
compresor o cualquier parte móvil.
AVISO
Unidad exterior
Superior a
5mm(3/16 pulgada)
Soporte para
el cable de
alimentación
Cable de
conexión
Cubierta
de control
Bloque de terminales
Cable de
alimentación
1(L1) 2(L2) 3 1(L1) 2(L2) 3
Indoor Unit Terminal Block
Unit
Indoor Unit Terminal Block
UNIDAD B
L1 L2 1(L1) 2(L2) 3(A) 3(B)
Fuente de alimentatción
UNIDAD A
UNIDAD B
UNIDAD C
UNIDAD D
1(L1) 2(L2) 3 1(L1) 2(L2) 3
UNIDAD A UNIDAD B
1(L1) 2(L2) 3(B) 3(A) 1(L1) 2(L2) 3(C) 3(D)
Fuente de alimentatción
UNIDAD A
UNIDAD B
Indoor Unit Terminal Block Indoor Unit Terminal Block
1(L1) 2(L2) 3
UNIDAD C
Indoor Unit Terminal Block
1(L1) 2(L2) 3
UNIDAD D
Indoor Unit Terminal Block
L1 L2
36k Only
18kBtu/h clase
24/36 kBtu/h clase
