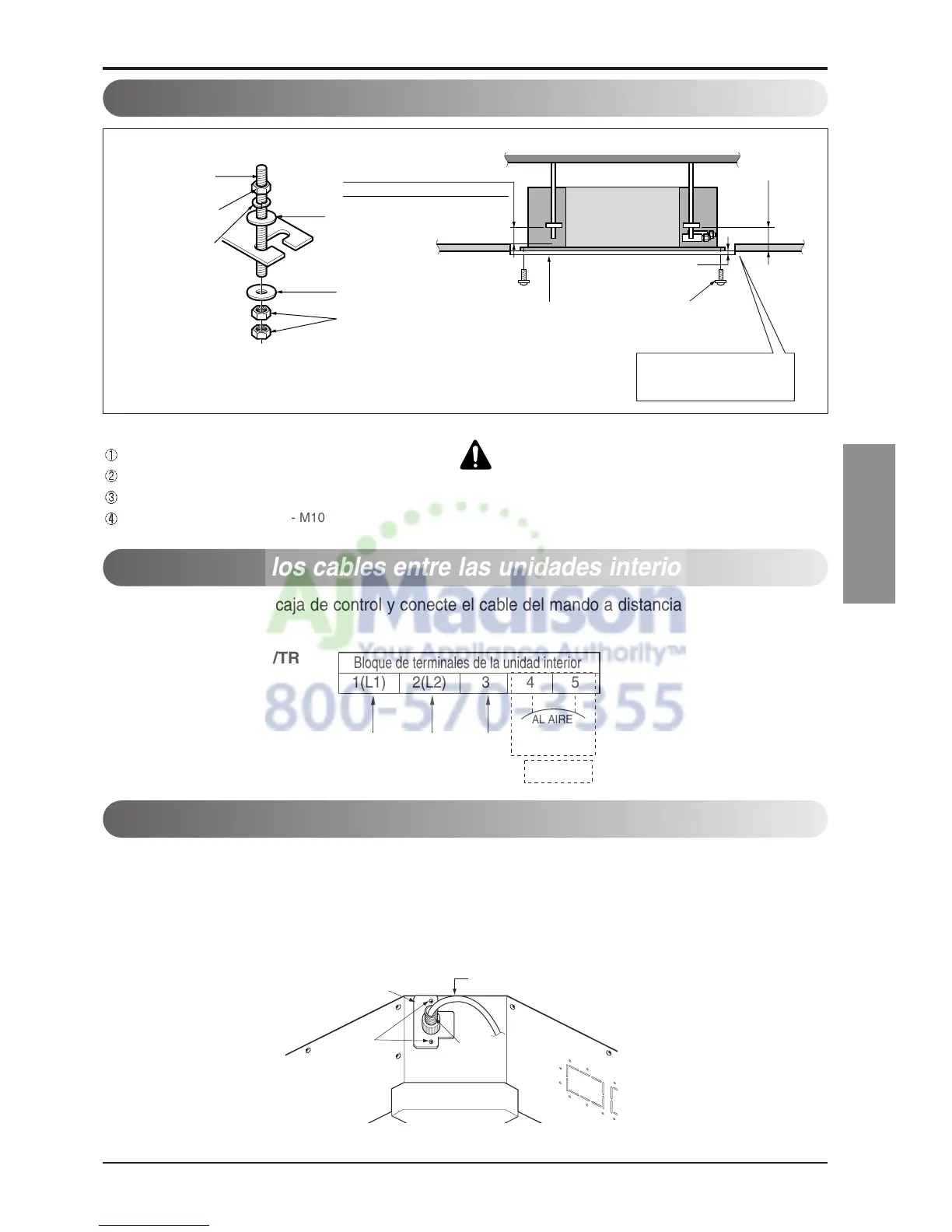

Instalación
Manual de instalación 27
ESPAÑOL
Juego de tornillos del
modelo de papel (4 piezas)
Modelo de papel
para la instalación
Panel del techo
150mm
(5 7/8 inch)
Panel del techo
Techo
Arandela plana para M10
(accesorio)
Mantenga la longitud del perno
desde el soporte a 40mm(1 1/2 inch)
Abra el panel del techo por
el borde externo del
modelo de papel
Arandela plana para M10
(accesorio)
Perno de suspensión
(W3/8 o M10)
Tuerca
(W3/8 o M10)
Tuerca
(W3/8 o M10)
Arandela elástica
(M10)
Cuerpo del aire
acondicionado
Mantenga entre 15~18mm (5/8~3/4
inch) entre la parte inferior del aire
acondicionado y el techo.
• Deberán comprarse las piezas siguientes.
Perno de suspensión - W 3/8 o M10
Tuerca - W 3/8 o M10
Arandela elástica - M10
Arandela de la placa - M10
PRECAUCIÓN:
Apriete la tuerca y el perno para evitar
que la unidad se caiga.
Conexión de los cables entre las unidades interior
Cómo fijar
1(L1) 2(L2) 3 4 5
Bloque de terminales de la unidad interior
ENTRADA DE CORRIENTE
EXTERIOR
OPTION
AL AIRE
KIT FRESCO
Serie TQ/TR
Cable de conexión
Conducto
Perno
Soporte del conducto
Conexión del conducto
• Retire el producto de goma del orificio fijado a la unidad interior.
• Una el conducto y el soporte del conducto mediante la tuerca.
• Fije el cable de conexión dentro del bloque de terminales de la unidad interior y apriete el
perno de ajuste para bloquear el soporte del conducto a la unidad interior.
• Abra la cubierta de la caja de control y conecte el cable del mando a distancia y los cables de
corriente del interior.
