SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
ABK (x2)
ABK
ABK

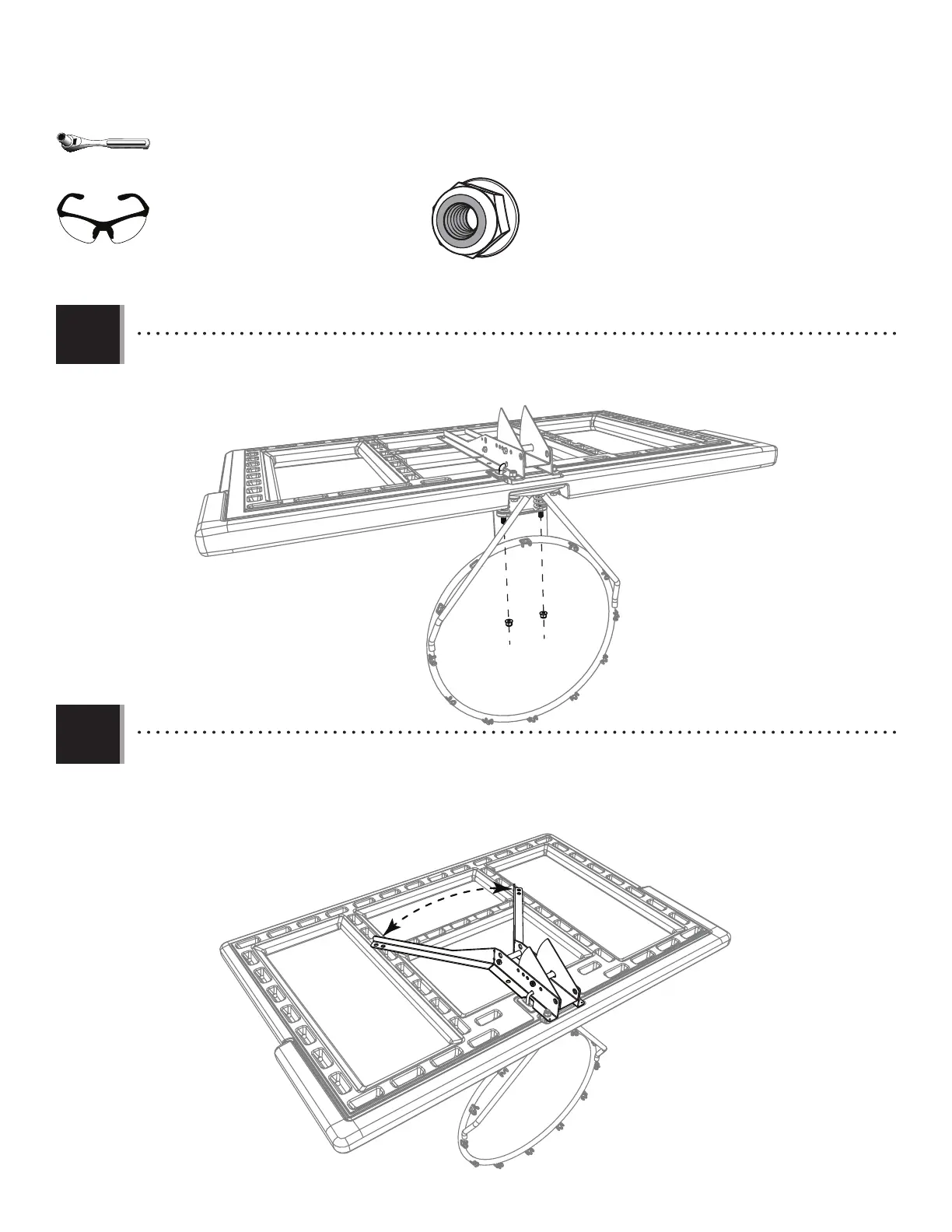

• Secure the retainer plate with two (2) tuercas (ABK). Tighten only until the rim doesn’t wobble.
• Attacher la plaque de retenue en utilisant deux (2) écrous (ABK). Ne serrer que jusqu’à ce que l’anneau n’oscille plus.
• Sujetar la placa de retención usando dos (2) tuercas (ABK). Apretar sólo hasta que el aro no se tambalee.
• Bend the backboard brackets outward and align the hole in each end with the holes in the backboard as indicated.
• Plier les supports de panneau vers l’extérieur et aligner le trou dans chaque extrémité avec les trous dans le panneau comme
indiqué.
• Doblar los soportes hacia afuera y alinear el agujero en cada extremo con los agujeros en el tablero como se indica.
4.8
4.9
1/2 in/po (≈13 mm)
(x1)
To Next Page
