37

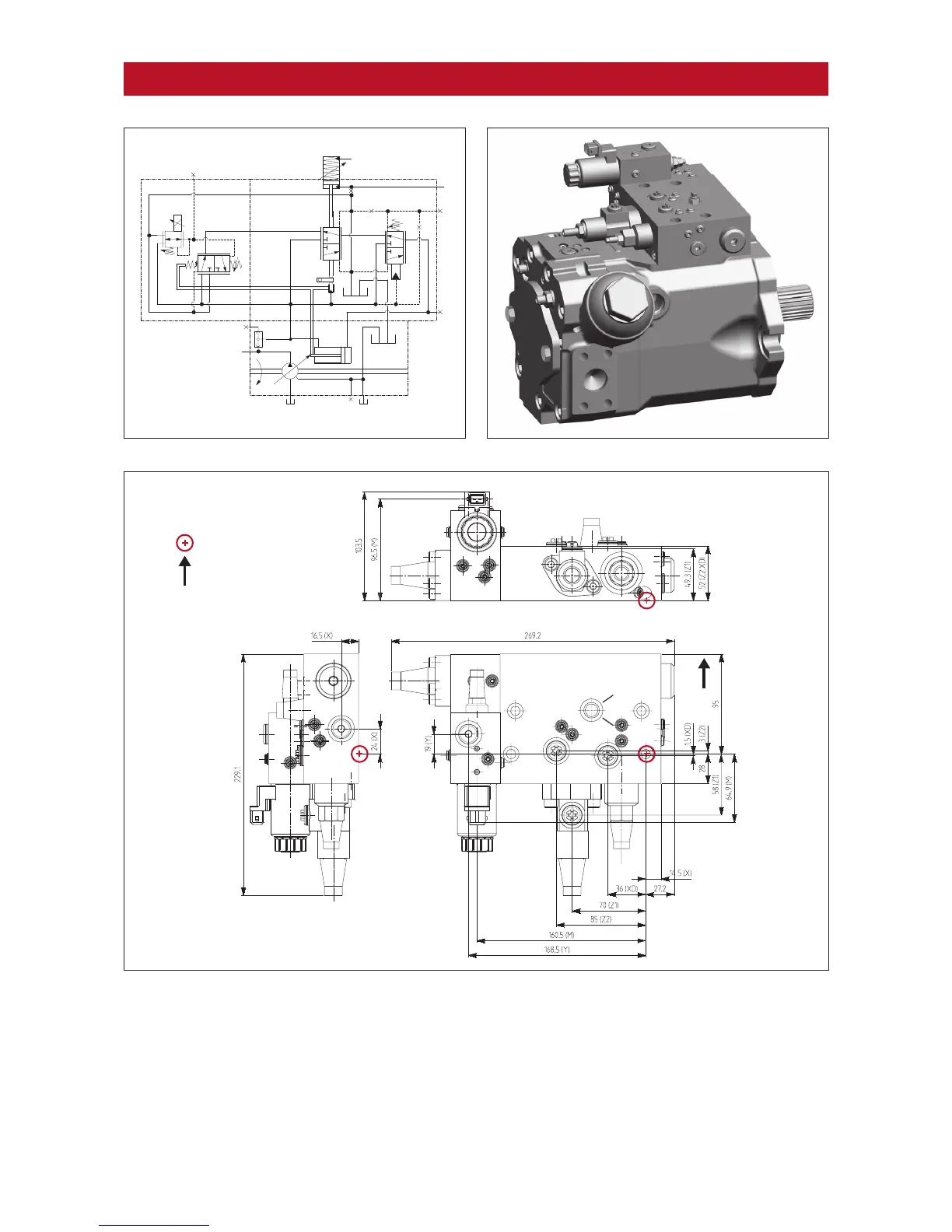

Dimensions. ETP-controller
Dimensions: approx. 269.2 x 229.1 x 103.5 mm
Connections: X Test port set pressure M14x1.5
Y Test port actuating pressure M14x1.5
XD Connection for external pressure cut-off M14x1.5
Z1/Z2 Remote control for power limitation M14x1.5
M Solenoid with AMP-JPT connector (example)
Further information, see <<Controllers. Electrical properties>>
in Arbeit
01
01
02
02
03
03
04
04
05
05
06
06
07
07
08
08
09
09
10
10
11
11
01
01
02
02
03
03
04
04
05
05
06
06
07
07
08
08
HPR-02-A2-ETP0_Schaltplan_Katalog_v01
Projekt-Name:
Pr ojekt -Titel:
Dok ume nt-Titel:
Dokument-Name:
Dokument-E rsteller:
Zuletzt gespeichert:
Projekt-Ersteller:
Erstellt am:
Schaltplan_ETP
RA3 - P.Schlee
RA3 - P.Schlee
16.03.2012 15:49:26
19.03.2012 10:48:34
0 max
T
P
E
LU
Z2
S4
Z1
P
Y
XD
X
TX
S1
ETP mit Standard DA und Mode Z1 + Z2 - S chaltung
S2
= Reference point
= Towards drive shaft
