17

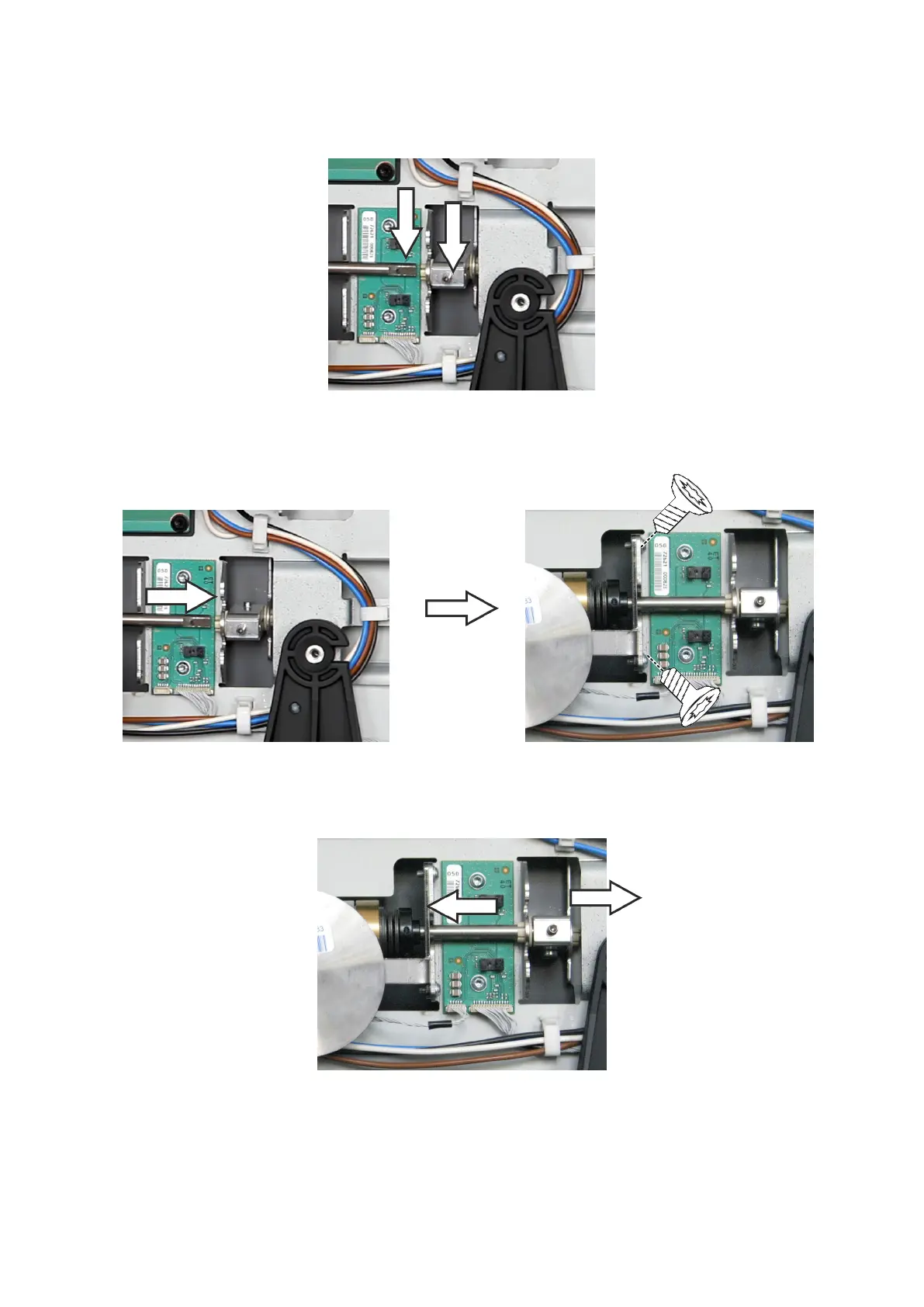

Die Montage erfolgt in umgekehrter Reihenfolge.
Achten Sie darauf, dass das Display wieder in Mittelposi-
tion steht und die Phase der Motorachse ebenfalls nach
hinten steht.
Schieben Sie die Achse der Motorunit in das Panel-Gelenk
und befestigen Sie diese mit den beiden Schrauben.
Schieben Sie nun die Achse so weit es geht nach links und
das Panel inklusive Gelenk nach rechts. In dieser Position
schrauben Sie die Madenschraube fest.
The Assembly is to be performed in reverse order.
Pay attention to tighten the setscrew rst if the display and
the chamfer of the rotor shaft are in middle position again.
Slide the axle of the motor unit into the panel hinge and x
it with the two screws.
Slide the drive shaft as far as possible to the left and the
panel included hinge to the right. In this position, screw the
set screw.
