Перед вводом в эксплуатацию
- 106 - 01.21909.2669.9-02
В случае переоснащения горелки на другой
диаметр электрода следует проследить за
следующими моментами.
Зажимная втулка 52, корпус зажимной втулки 53 и
электрод 50 должны иметь одинаковый диаметр.
Газовое сопло 54 должно соответствовать диаметру
электрода.
Подключение кабеля для заземления обра-
батываемой детали
 Подключите провод, ведущий к обрабатываемой дета-
ли, к Разъем для соединения с заготовкой 5 и зафикси-
руйте провод, вращая его вправо.
Закрепите клемму для заземления

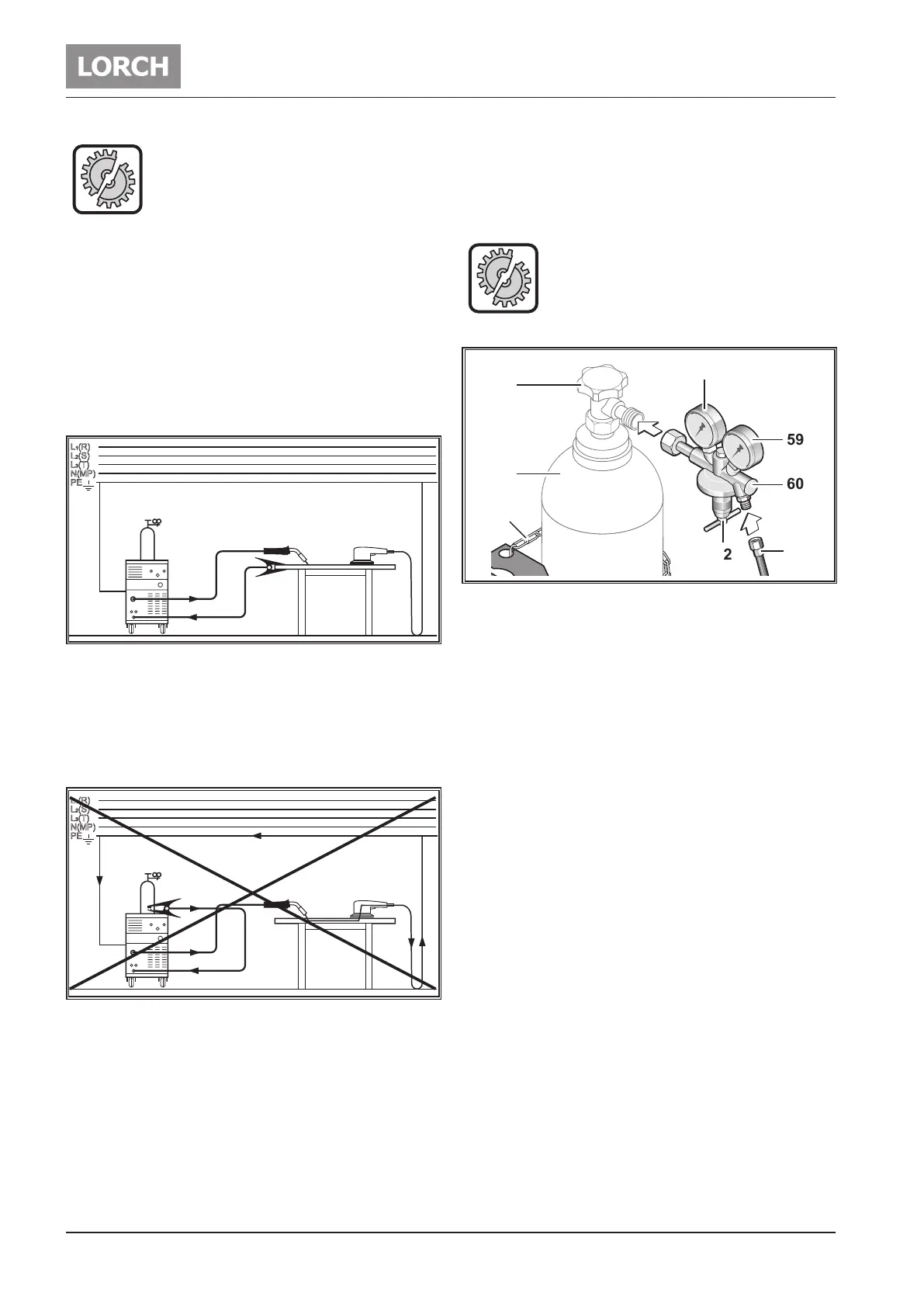

рис. 4: Закрепите клемму для заземления -Правильно!
 Закрепите зажим для заземления в непосредственной
близости от сварочного стола, чтобы сварочный ток не
мог сам найти обратный путь через детали машины,
шарикоподшипники или электрические схемы.
 Прочно подключите клемму для заземления к свароч-
ному столу или обрабатываемой детали.
рис. 5: Закрепите клемму для заземления -Неправильно!
 Не кладите клемму для заземления на сварочную уста-
новку либо газовый баллон, поскольку в противном
случае сварочный ток проходит по соединению защит-
ного провода, что приводит к его разрушению.
Подключение электропитания
Аппарат подходит для эксплуатации от электросети, а так-
же от генератора тока.
 Вставьте сетевой штекер в предусмотренную для этого
штепсельную розетку.
Сетевое напряжение и допуск, а также за-
щита предохранителем должны соответ-
ствовать техническим характеристикам. (см.
Технические характеристики)
Подключение баллона с защитным газом
58
62
56
55
57
61
60
59
рис. 6: Баллон с защитным газом
 Зафиксируйте баллон с защитным газом 56, например,
предохранительной цепочкой 57.
 Несколько раз кратковременно откройте вентиль газо-
вого баллона 55, чтобы выпустить возможно имеющи-
еся частицы грязи.
 Подключите редукционный клапан 60 к баллону с за-
щитным газом 56.
 Соедините шланг защитного газа 61 с редукцным кла-
паном 60 и откройте вентиль баллона 56.
 Запустите « Тест газа» и настройте расход газа на уста-
новочном винте 62 редуктора давления.
9 Расход газа отобра-жается на расходомере 59.
Упрощенная формула:
Размер газового сопла = литр/мин.
9 Содержимое баллона отображается на манометре для
содержимого 58.
