Перед вводом в эксплуатацию
- 105 -
01.21 909.2669.9-02
12.3 Метод сварки электродом
Подключение сварочного кабеля электрода
 Подключите сварочный кабель элетрода к отрицатель-
ному контакту соединительного гнезда 2 или положи-
тельному контакту 5 и зафиксируйте кабель, повернув
его вправо.
Соблюдайте указания производителя элек-
тродов.
Подключение кабеля для заземления обра-
батываемой детали
 Подключите кабель обрабатываемой детали к свобод-
ному отрицательному 2 или положительному контакту
5 соединительного гнезда и зафиксируйте кабель, по-
вернув его вправо.

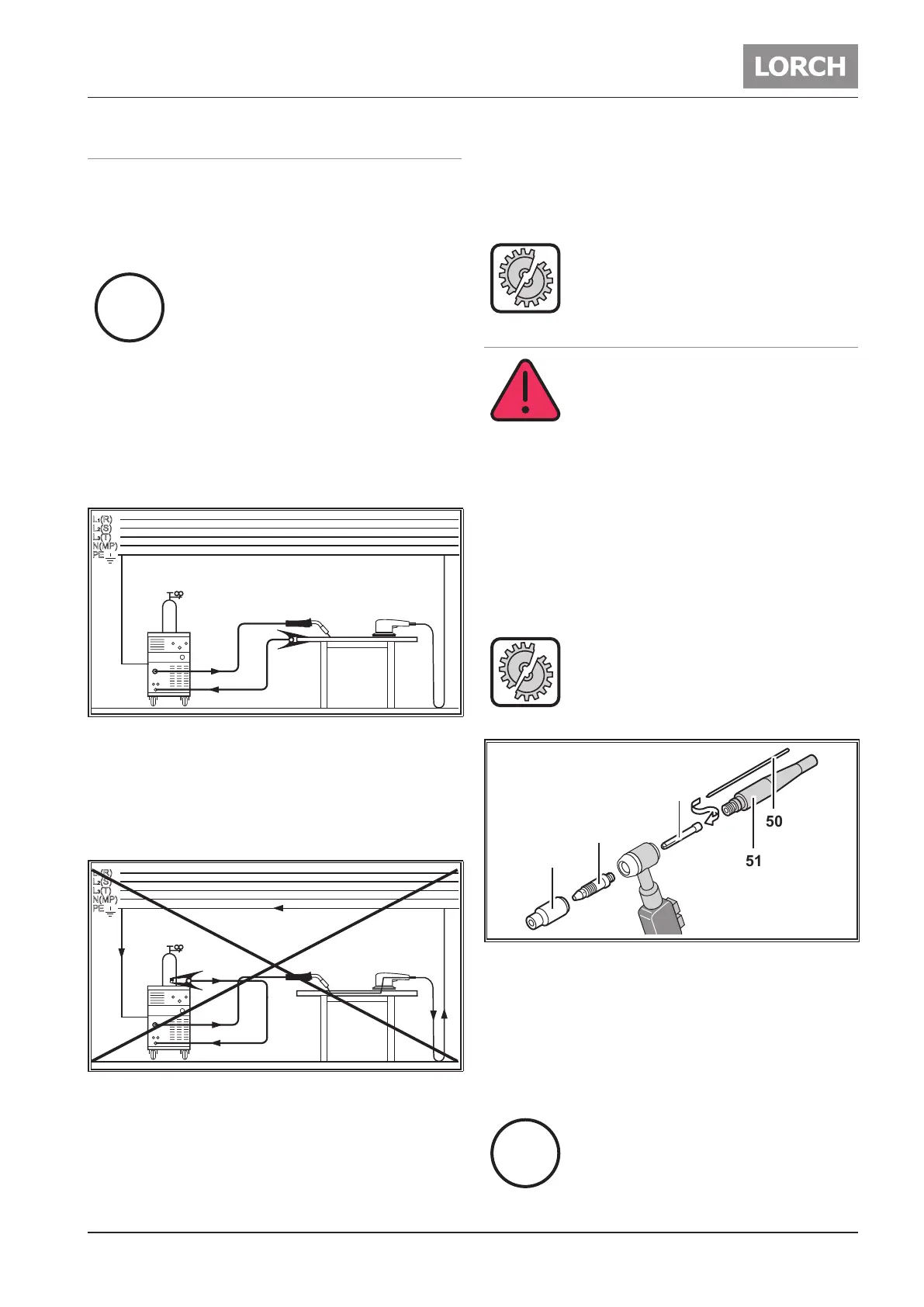

Закрепите клемму для заземления
рис. 1: Закрепите клемму для заземления -Правильно!
 Закрепите зажим для заземления в непосредственной
близости от сварочного стола, чтобы сварочный ток не
мог сам найти обратный путь через детали машины,
шарикоподшипники или электрические схемы.
 Прочно подключите клемму для заземления к свароч-
ному столу или обрабатываемой детали.
рис. 2: Закрепите клемму для заземления -Неправильно!
 Не кладите клемму для заземления на сварочную уста-
новку либо газовый баллон, поскольку в противном
случае сварочный ток проходит по соединению защит-
ного провода, что приводит к его разрушению.
Подключение электропитания
Аппарат подходит для эксплуатации от электросети, а так-
же от генератора тока.
 Вставьте сетевой штекер в предусмотренную для этого
штепсельную розетку.
Сетевое напряжение и допуск, а также за-
щита предохранителем должны соответ-
ствовать техническим характеристикам. (см.
Технические характеристики)
12.4 Метод сварки TIG
Опасность электрошока!
В случае выбора функции «ВЧподжиг»
(31) на горелку подается высокое напря-
жение поджига.
Никогда не прикасайтесь к сварочным элек-
тродам или токопроводящим элементам,
если аппарат включен.
Подключение горелки
 Подключите горелку к гнезду 2 и зафиксируйте ее по-
воротом вправо.
 Подключите газопровод горелки к газовому разъему 4.
 Вставьте штекерный разъем управляющего провода
горелки в соединительное гнездо выключателя горел-
ки 3.
К гнезду выключателя горелки 3 можно под-
ключать только управляющий провод го-
релки.
Установка электрода
50
51
52
53
54
рис. 3: Горелка
 Открутите зажимной колпачок 51.
 Извлеките электрод 50 из зажимной втулки 52.
 Заточите электрод 50.
 Вставьте электрод 50 в зажимную втулку 52.
 Установите электрод 50 в горелку и закрутите зажим-
ной колпачок 51.
Не разрешается демонтировать корпус за-
жимной втулки 53 и газовое сопло 54.
i
i
