1.4 TARGHETTE INFORMATIVE
In ogni forno sono applicate alcune targhette metalliche che forniscono importanti informazioni riguardo alle ca-
ratteristiche del forno, agli allacciamenti elettrico e idrico ed eventualmente al collegamento dello scarico.

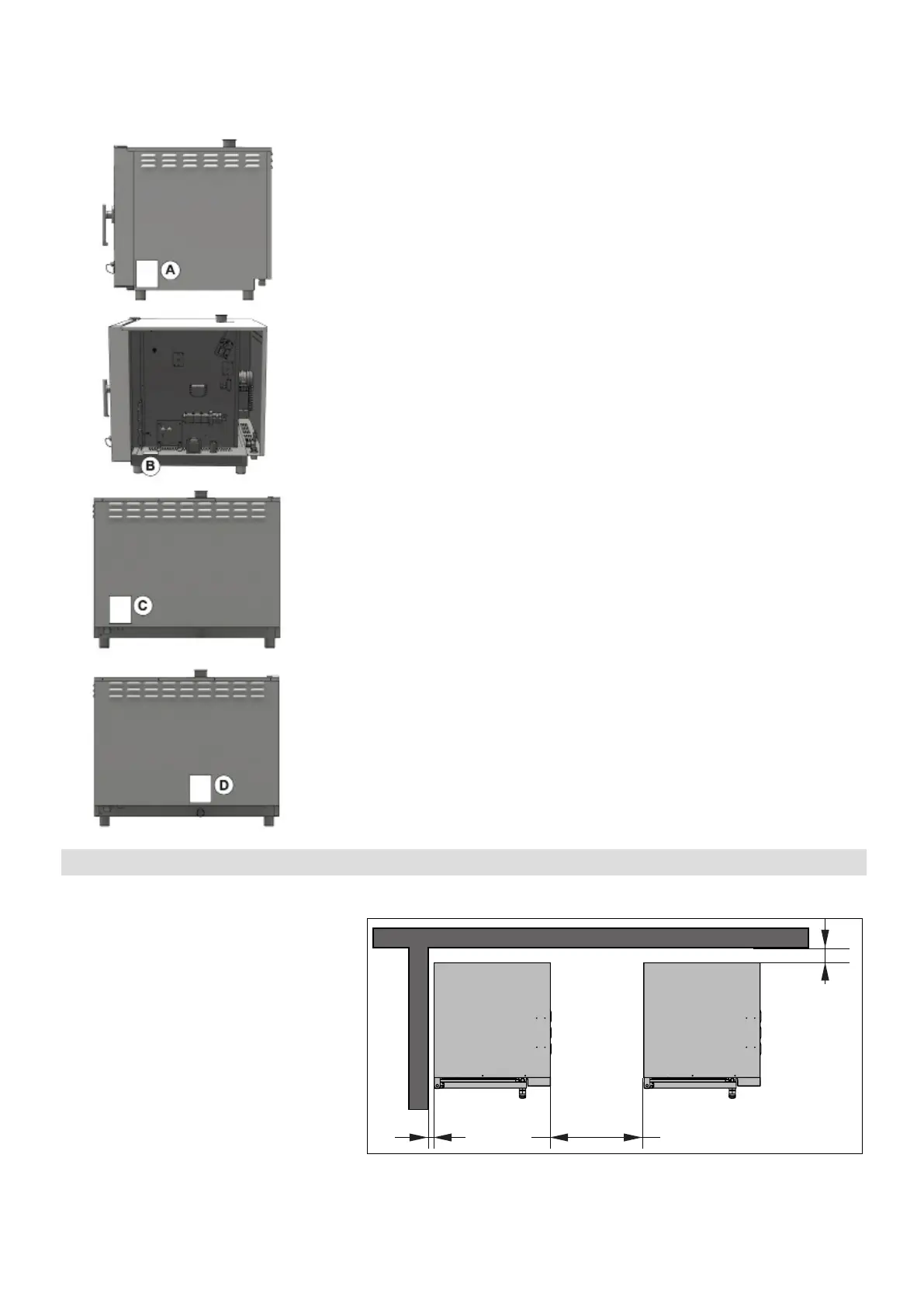

Nel anco destro è applicata la targhetta A.
Le informazioni contenute in questa targhetta sono:
• nome e indirizzo del costruttore
• modello del forno
• il grado di protezione IPX contro l’ingresso di liquidi
• la conformità alle normative C.E.
• la potenza elettrica assorbita e il tipo di alimentazione elettrica (monofase
o trifase)
• il numero di matricola del forno
• il simbolo della direttiva Europea 2012/19/UE
Smontando il pannello posteriore, sulla base del forno è applicata la targhetta
B.
In questa targhetta è ripetuto il numero di matricola del forno.
In questo modo, il cliente o l’installatore possono conoscere il numero di ma-
tricola del forno anche nel caso in cui la targhetta A sia sporca o danneggiata.
Se il forno è provvisto dell’umidicazione, nella parte posteriore del forno,
in prossimità del connettore per l’allacciamento dell’acqua è applicata la tar-
ghetta C.
La targhetta C indica le caratteristiche dell’acqua necessarie per un corretto
funzionamento del forno.
Le stesse caratteristiche sono riportate al paragrafo 2.4 del presente manua-
le.
In prossimità dello scarico è applicata la targhetta D contenente le informa-
zioni relative alla connessione dello scarico.
INSTALLAZIONE
1.5 POSIZIONAMENTO DEL FORNO
Il locale dove il forno verrà installato
deve adempiere ai seguenti requisiti:
• essere al riparo dagli agenti atmosfe-
rici ed avere un adeguato ricambio
d’aria;
• rispettare le normative vigenti relative
alla sicurezza sul lavoro
• avere una temperatura compresa tra
5 °C e 35 °C con un livello di umidità
non superiore al 70%.
Posizionare il forno e procedere alla mes-
sa a livello agendo sui piedini regolabili.
*Mantenere una distanza posteriore su-
ciente perchè l’etichetta del morsetto
equipotenziale sia visibile facilmente ad
apparecchio installato.
> 50 cm> 1 cm
*
Lo stesso morsetto deve essere accessibile per l’installazione del cavo equipotenziale dopo che il forno è stato
installato secondo le istruzioni indicate. Installare l’apparecchio in una posizione che ne permetta l’accesso al
lato destro per le operazioni di installazione, manutenzione e assistenza tecnica.
