1.6 ELEKTROANSCHLUSS
Das Gerät wird werksgemäß für den Betrieb mit der auf dem Typen-
schild (auf der rechten Seite des Geräts angebracht) angegebenen
Versorgungsspannung eingestellt. Des weiteren muss das Gerät in
ein Potentialausgleichssystem eingeschlossen werden, dessen Wirk-
samkeit den geltenden Richtlinien entsprechen muss. Der Anschluss

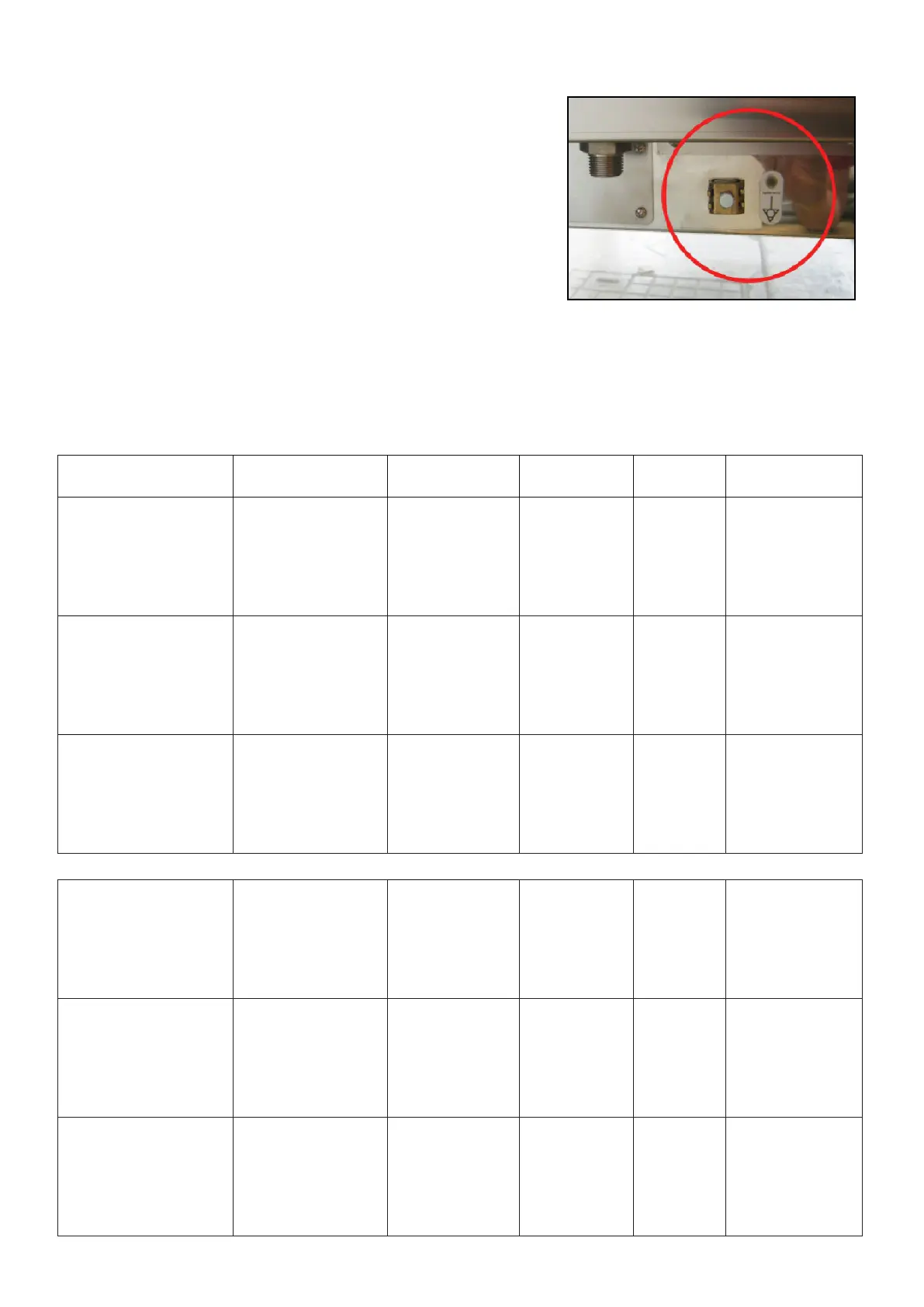

wird mit der Schraube am Rücken des Ofens durchgeführt, die mit
EQUIPOTENTIAL gekennzeichnet ist und sich in der Nähe der Ka-
belklemme bendet. Die Herstellerrma übernimmt bei Nicht-
beachtung dieser Unfallverhütungsmaßnahme keine Veran-
twortung. Wenn das Netzkabel beschädigt ist, muss es durch den
Kundendienst oder eine ähnlich qualizierte Person ersetzt werden,
um jegliches Risiko zu vermeiden.
1.7 TABELLE TECHNISCHE DATEN ELEKTROANSCHLUSS
Modelle
Leistung und
Spannung
Anz. und
Motorleistung
Heizleistung Strom
Querschnitt
Anschlusskabel
4 x 1/1 GN- 60x40
Elektrische
5 x 1/1 GN- 60x40
Elektrische
6.5 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
2 x 240 W 6.0 kW 10.0 A 5 x 2.5 mm
2
6 x 1/1 GN- 60x40
Elektrische
7 x 1/1 GN- 60x40
Elektrische
11.6 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
2 x 240 W 11.0 kW 18.0 A 5 x 4.0 mm
2
10 x 1/1 GN- 60x40
Elektrische
12 x 1/1 GN- 60x40
Elektrische
17.3 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
3 x 240 W 16.5 kW 26.0 A 5 x 6.0 mm
2
4 x 1/1 GN- 60x40
Gas
5 x 1/1 GN- 60x40
Gas
0.3 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
1 x 240 W -- 1.2 A 3 x 1.5 mm
2
6 x 1/1 GN- 60x40
Gas
7 x 1/1 GN- 60x40
Gas
0.3 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
1 x 240 W -- 1.2 A 3 x 1.5 mm
2
10 x 1/1 GN- 60x40
Gas
12 x 1/1 GN- 60x40
Gas
0.6 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
2 x 240 W -- 2.4 A 3 x 1.5 mm
2
