1.6 CONEXIÓN ELÉCTRICA
El aparato entregado está predispuesto para funcionar con el voltaje
indicado en la placa de “Características” aplicada en el lado derecho
del aparato.
Es preciso conectar el aparato en un sistema equipotencial, cuya
ecacia debe cumplir las normas vigentes.

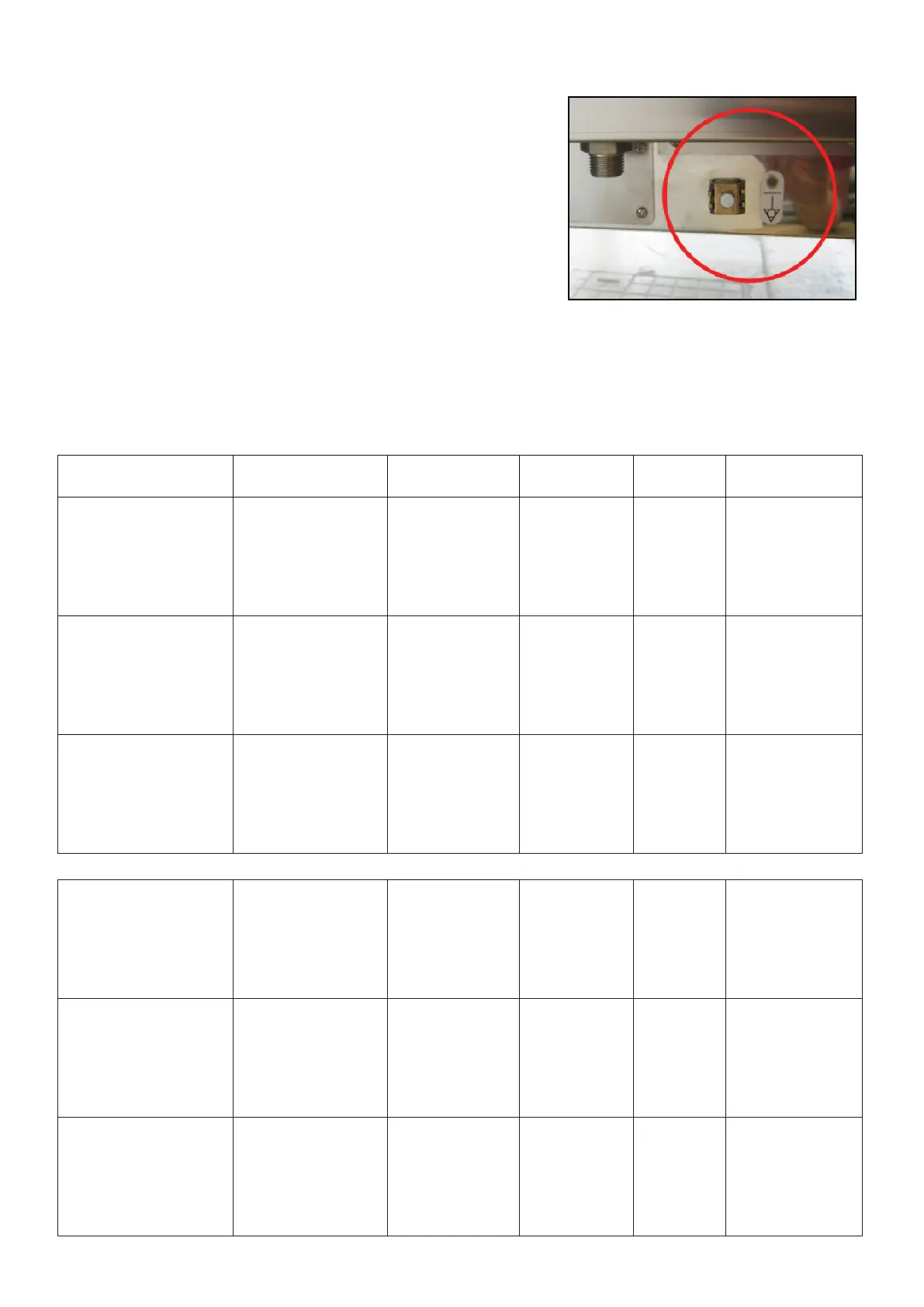

La conexión debe ser efectuada empleando el tornillo situado en el
lado trasero del horno, marcado con la sigla EQUIPOTENTIAL.
El Fabricante rehusa cualquier responsabilidad en caso de
incumplimiento de esta norma fundamental.
Si el cable de alimentación está dañado, debe ser reemplazado por el
servicio de asistencia técnica o por una persona calicada similar, a n
de evitar cualquier riesgo.
1.7 TABLA DATOS TÉCNICOS CONEXIÓN ELÉCTRICA
Modelo Potencia y voltaje
n° y potencia
motores
Potencia
calefacción
Consumo
corriente
Sección cable
4 x 1/1 GN- 60x40
Eléctrico
5 x 1/1 GN- 60x40
Eléctrico
6.5 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
2 x 240 W 6.0 kW 10.0 A 5 x 2.5 mm
2
6 x 1/1 GN- 60x40
Eléctrico
7 x 1/1 GN- 60x40
Eléctrico
11.6 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
2 x 240 W 11.0 kW 18.0 A 5 x 4.0 mm
2
10 x 1/1 GN- 60x40
Eléctrico
12 x 1/1 GN- 60x40
Eléctrico
17.3 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
3 x 240 W 16.5 kW 26.0 A 5 x 6.0 mm
2
4 x 1/1 GN- 60x40
Gas
5 x 1/1 GN- 60x40
Gas
0.3 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
1 x 240 W -- 1.2 A 3 x 1.5 mm
2
6 x 1/1 GN- 60x40
Gas
7 x 1/1 GN- 60x40
Gas
0.3 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
1 x 240 W -- 1.2 A 3 x 1.5 mm
2
10 x 1/1 GN- 60x40
Gas
12 x 1/1 GN- 60x40
Gas
0.6 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
2 x 240 W -- 2.4 A 3 x 1.5 mm
2
