1.6 RACCORDEMENT ÉLECTRIQUE
L’appareil fourni est prédisposé pour fonctionner à la tension indiquée
sur la plaquette signalétique placée sur le côté droit de l’appareil.
L’appareil doit être placé dans un système équipotentiel, dont l’eca-
cité doit être conforme à la réglementation en vigueur.

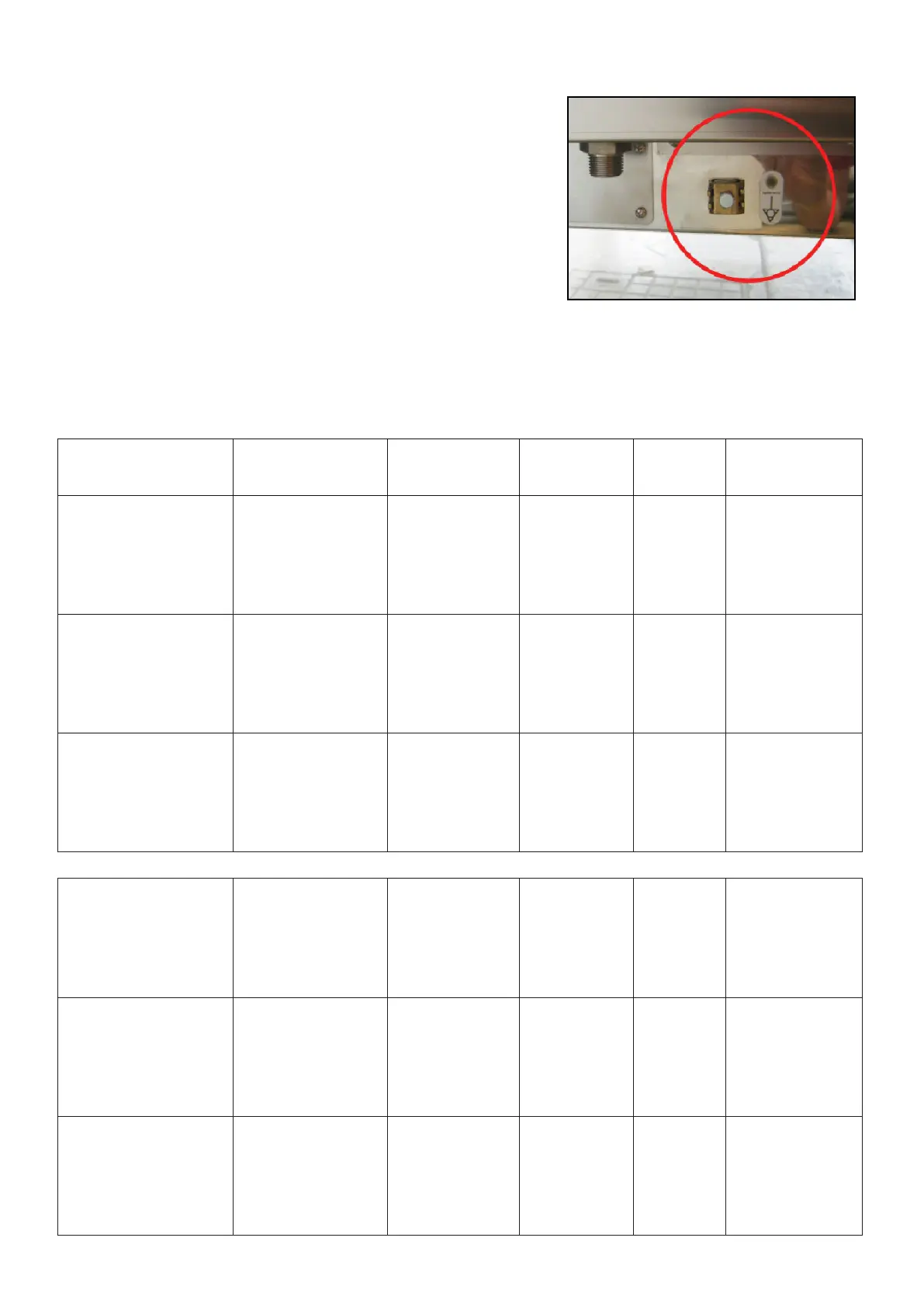

Le branchement doit être eectué par le biais de la vis qui se trouve
à l’arrière du four, marquée avec le sigle EQUIPOTENTIAL.
Le Constructeur décline toute responsabilité au cas où cette
norme importante concernant la prévention des accidents ne
sera pas respectée.
1.7 TABLEAU DES DONNEES TECHNIQUES BRANCHEMENT ÉLECTRIQUE
Modèle
Puissance
absorbée
et voltage
n° et puissance
moteur
Puissance de
chaue
Courant
absorbé
Section câble
alimentation
4 x 1/1 GN- 60x40
Électrique
5 x 1/1 GN- 60x40
Électrique
6.5 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
2 x 240 W 6.0 kW 10.0 A 5 x 2.5 mm
2
6 x 1/1 GN- 60x40
Électrique
7 x 1/1 GN- 60x40
Électrique
11.6 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
2 x 240 W 11.0 kW 18.0 A 5 x 4.0 mm
2
10 x 1/1 GN- 60x40
Électrique
12 x 1/1 GN- 60x40
Électrique
17.3 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
3 x 240 W 16.5 kW 26.0 A 5 x 6.0 mm
2
4 x 1/1 GN- 60x40
Gas
5 x 1/1 GN- 60x40
Gas
0.3 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
1 x 240 W -- 1.2 A 3 x 1.5 mm
2
6 x 1/1 GN- 60x40
Gas
7 x 1/1 GN- 60x40
Gas
0.3 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
1 x 240 W -- 1.2 A 3 x 1.5 mm
2
10 x 1/1 GN- 60x40
Gas
12 x 1/1 GN- 60x40
Gas
0.6 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
2 x 240 W -- 2.4 A 3 x 1.5 mm
2
