1.9 RACCORDEMENT À L’INSTALLATION GAZ
Le raccordement de l’appareil doit être eectué par des
tubes métalliques rigides, en acier galvanisé ou en cuivre,
bien placés en vue.
Pas utiliser des tubes exibles pour le raccordement
à l’installation gaz.
L’appareil doit être raccordé à l’installation d’alimentation
du gaz, par un robinet d’arrêt, avec une commande qui doit
être activée facilement. Le raccordement entre la conduite
et l’appareil doit être réalisé par un joint métallique à trois
pièces, pour en faciliter le démontage.
L’étanchéité sur les lets de jonction doit être assurée par
des matériaux déclarés conformes pour l’usage par leur
fabricant, et ceci également pour les gaz GPL.
L’appareil doit être alimenté par le type de gaz prévu pour l’installation (voir tableau Données techniques et
l’étiquette A au paragr. 1.4).
2.0 CONTRÔLE DE FUITE DE GAZ
À installation terminée, contrôler qu’il n’y ait aucune fuite de gaz dans l’ambiance.
Le contrôle peut être fait en mettant des couches d’eau savonneuse sur les joints et sur les raccords; la forma-
tion de bulle indique la fuite de gaz.
2.1 TRANSFORMATION AUX DIFFÉRENTS TYPES DE GAZ
Le tableaus 18A, B et C indiques:
- les gaz pouvant être utilisés pour le fonctionnement de l’appareil.
- les injecteurs et les réglages pour chaque gaz pouvant être utilisé.
- Pour les injecteurs, le nombre indiqué dans le tableau 18A est estampillé sur le corps de l’injecteur.

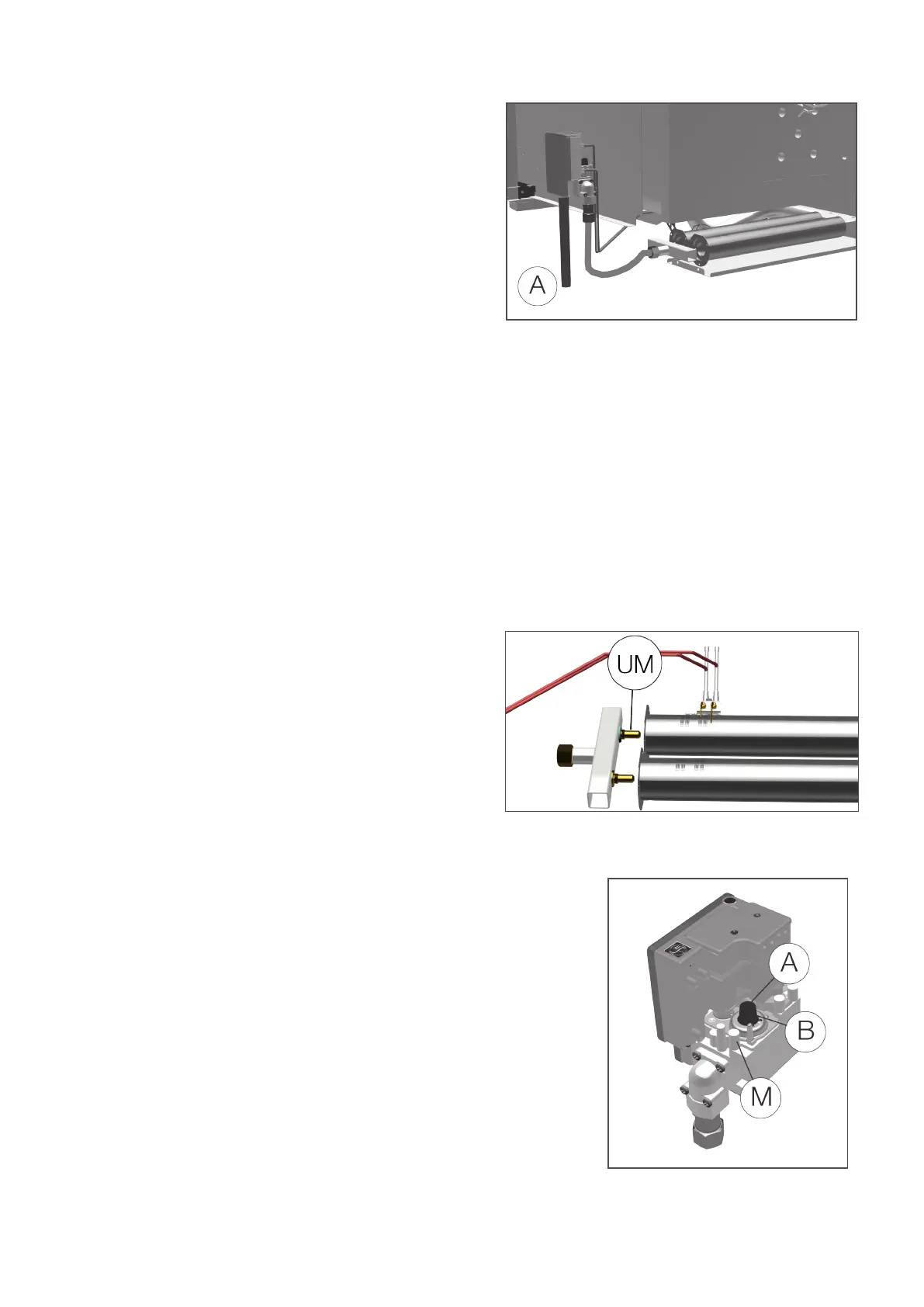

Pour adapter l’appareil au type de gaz qui l’alimentera, sui-
vre les instructions du tableau 18A et eectuer les opérat-
ions ci dessous:
- Remplacer l’injecteur du brûleur principal (UM).
- Apposer la plaquette adhésive indiquant le nouveau type
de gaz utilisé sur l’appareil.
- Les injecteurs et les plaquettes adhésives sont livrés avec
l’appareil.
Après adaptation à un autre type de gaz ou maintenance,
vériez le fonctionnement du four.
2.1A VÉRIFICATION DE LA PRESSION D’ALIMENT ATION DU GAZ
Utiliser un manomètre d’une précision égale ou supérieure à 0,1 mbar.
Enlever la vis d’étanchéité de la prise de pression M et relier le ma-
nomètre.
Eectuer la mesure avec l’appareil en marche.
ATTENTION! SI LA PRESSION D’ALIMENTATION DU GAZ NE REN-
TRE PAS DANS LES VALEURS LIMITES (MIN. - MAX) INDIQUÉES
DANS LE TABLEAU 18C, INTERROMPRE LE FONCTIONNEMENT DE
L’APPAREIL ET CON-TACTER LA SOCIÉTÉ DE DISTRIBUTION DE
GAZ.
