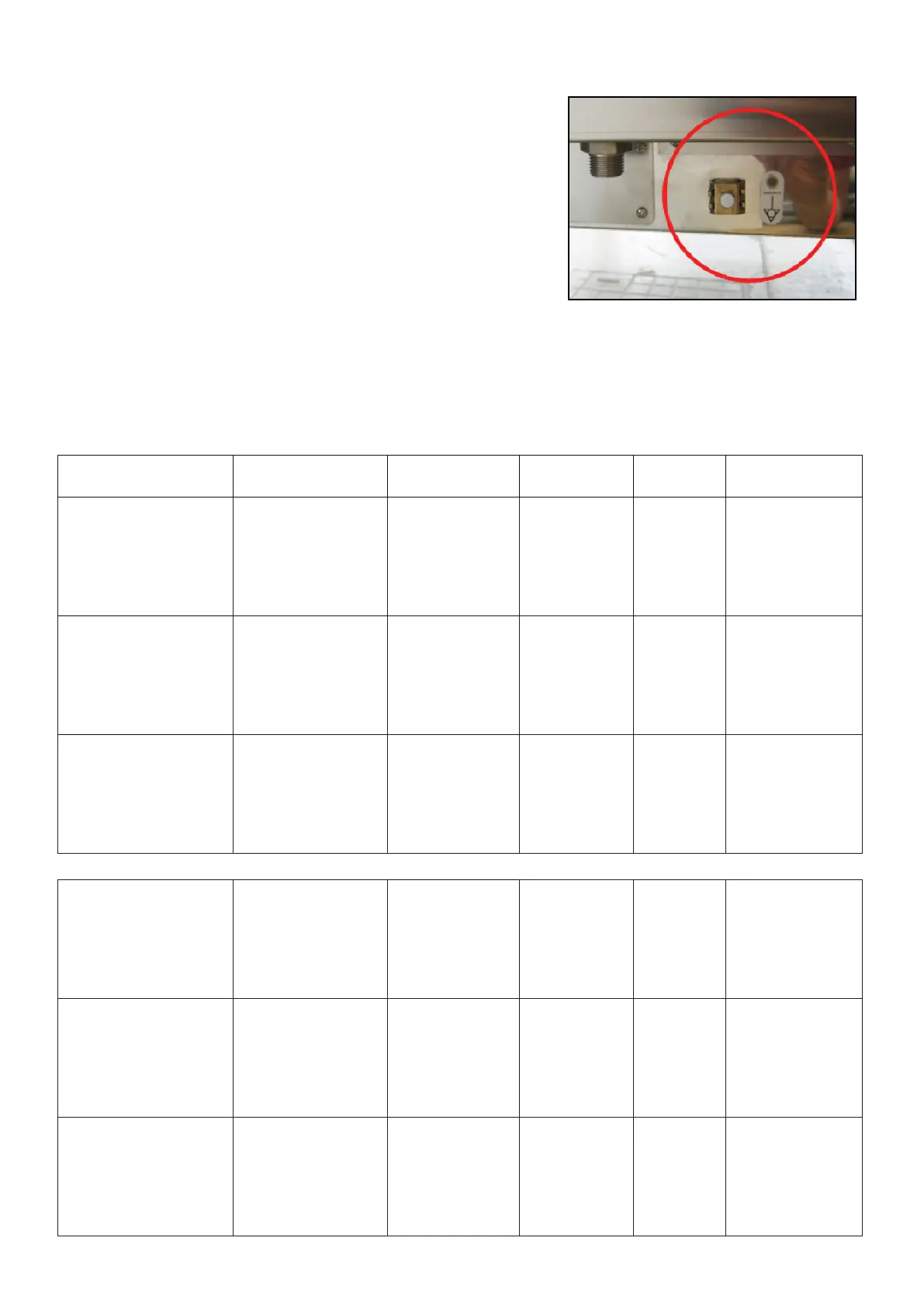

1.6 COLLEGAMENTO ELETTRICO
L’apparecchio consegnato è predisposto per il funzionamento alla
tensione riportata sulla targhetta “caratteristiche” applicata sul anco
destro dell’apparecchio.L’apparecchiatura deve trovare inserimento in
un sistema equipotenziale, la cui ecacia deve essere in conformità
alla normativa in vigore. Il collegamento deve essere eseguito tra-
mite la vite collocata nella parte posteriore del forno, contrassegnata
dalla sigla EQUIPOTENTIAL.
Il Costruttore declina ogni responsabilità qualora questa im-
portante norma antinfortunistica non venga rispettata.
Se il cavo di alimentazione è danneggiato, esso deve essere sostituito
dal servizio assistenza tecnica o comunque da una persona con quali-
ca similare, in modo da prevenire ogni rischio.
1.7 TABELLA DATI TECNICI ALLACCIAMENTO ELETTRICO
Modello
Potenza assorbita
e voltaggio
Numero e
potenza motori
Potenza
riscaldante
Corrente
assorbita
Sezione cavo
alimentazione
4 x 1/1 GN- 60x40
Elettrico
5 x 1/1 GN- 60x40
Elettrico
6.5 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
2 x 240 W 6.0 kW 10.0 A 5 x 2.5 mm
2
6 x 1/1 GN- 60x40
Elettrico
7 x 1/1 GN- 60x40
Elettrico
11.6 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
2 x 240 W 11.0 kW 18.0 A 5 x 4.0 mm
2
10 x 1/1 GN- 60x40
Elettrico
12 x 1/1 GN- 60x40
Elettrico
17.3 kW
380 - 415 V 3N~
50 Hz Analog
50/60 Hz Touch
3 x 240 W 16.5 kW 26.0 A 5 x 6.0 mm
2
4 x 1/1 GN- 60x40
Gas
5 x 1/1 GN- 60x40
Gas
0.3 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
1 x 240 W -- 1.2 A 3 x 1.5 mm
2
6 x 1/1 GN- 60x40
Gas
7 x 1/1 GN- 60x40
Gas
0.3 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
1 x 240 W -- 1.2 A 3 x 1.5 mm
2
10 x 1/1 GN- 60x40
Gas
12 x 1/1 GN- 60x40
Gas
0.6 kW
220 - 240 V 1N~
50 Hz Analog
50 Hz Touch
2 x 240 W -- 2.4 A 3 x 1.5 mm
2
