10

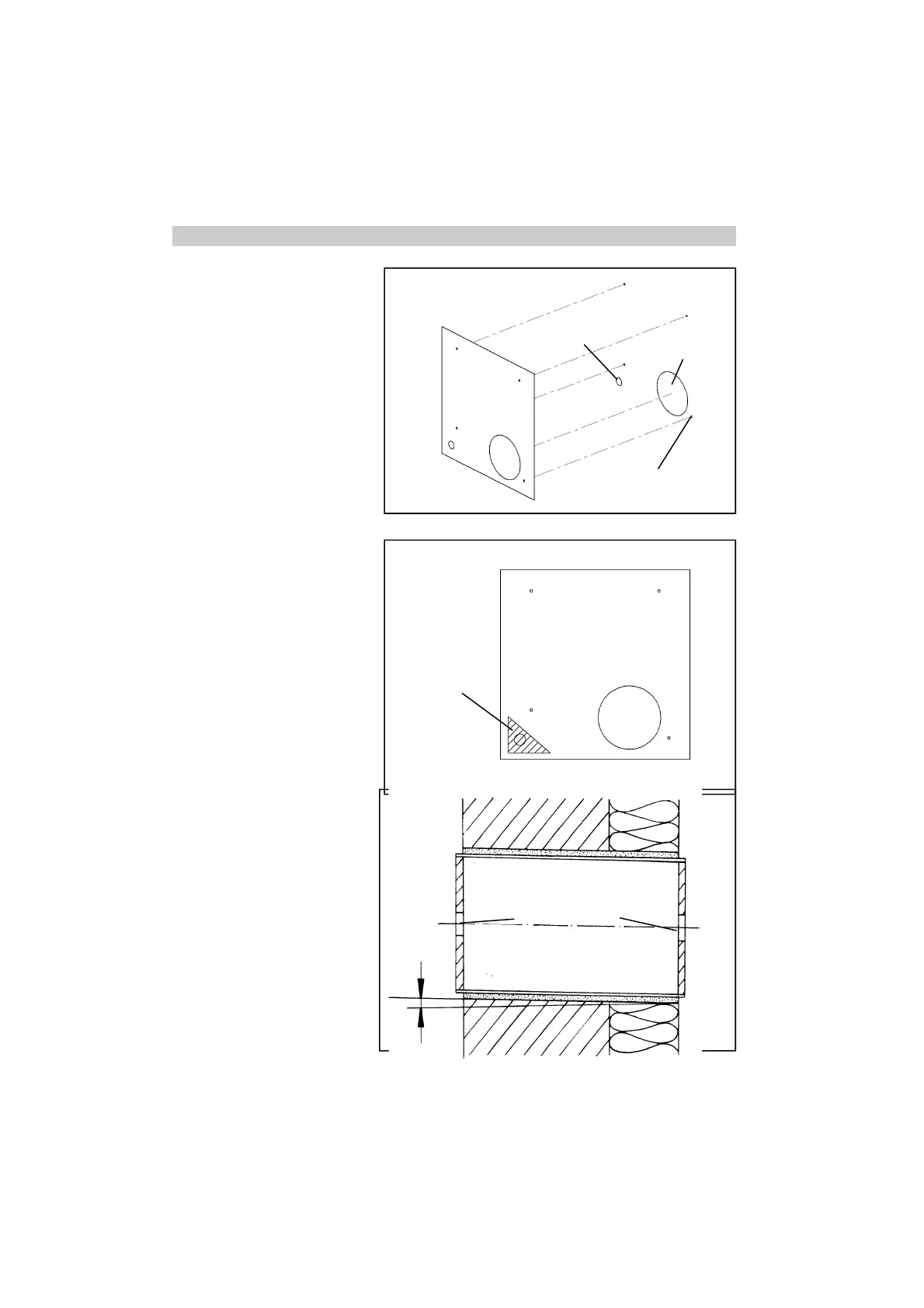

Montaggio - sopraintonaco
Demarcare le posizioni dei tasselli
di fissaggio della scatola soprainto-
naco e del passaggio aria con
l‘aiuto della dima di carotaggio.
Eseguire il carotaggio per il passa-
ggio aria. Predisporre i buchi per i
tasselli di fissaggio.
Predisporre l‘uscita del cavo di
alimentazione e di comando
solamente nel settore indicato
sulla dima di carotaggio.
Montare il tubo di passaggio aria
a filo della parete interna, con
una lieve pendenza (come indi-
cato nel disegno) verso la parete
esterna da creare una sporgenza
con il coperchio da intonaco.
Intonacare all‘esterno.
Tasselli Ø: 8 mm
carotaggio Ø:
162 mm
Uscita per cavi
uscita del
cavo di ali-
mentazione e
di comando
solamente
possibile in
questo settore
in-
es-
3 mm
①
②
➂
Coperchio per intonaco
