Lutron Electronics QS Timeclock Quick Installation And Operation Guide

Guide rapide d’installation et de fonctionnement l'horloge QS 6
®
• Chaque IEC PELV/NEC® Class 2 borne
de raccordement accepte un maximum
de deux fils 1,0 mm
2
.
• Raccorder les bornes 1, 3 et 4 à toutes
les unités de commande, commandes
murales et interfaces de commande.
• La longueur totale du bus de contrôle ne
doit pas dépasser 610 m.
• Ne pas laisser les fils IEC PELV/NEC®
Class 2 toucher les fils de ligne/secteur.
• L'horloge QS alimente trois unités de
consommation d’énergie du bus QS.
Pour plus de détails à propos des Unités
deconsommation d’énergie, se référer
au bulletin technique “Power Draw Units
on the QS Link” Lutron 369405, à
www.lutron.com
Bus de communication QS
Détail de borne

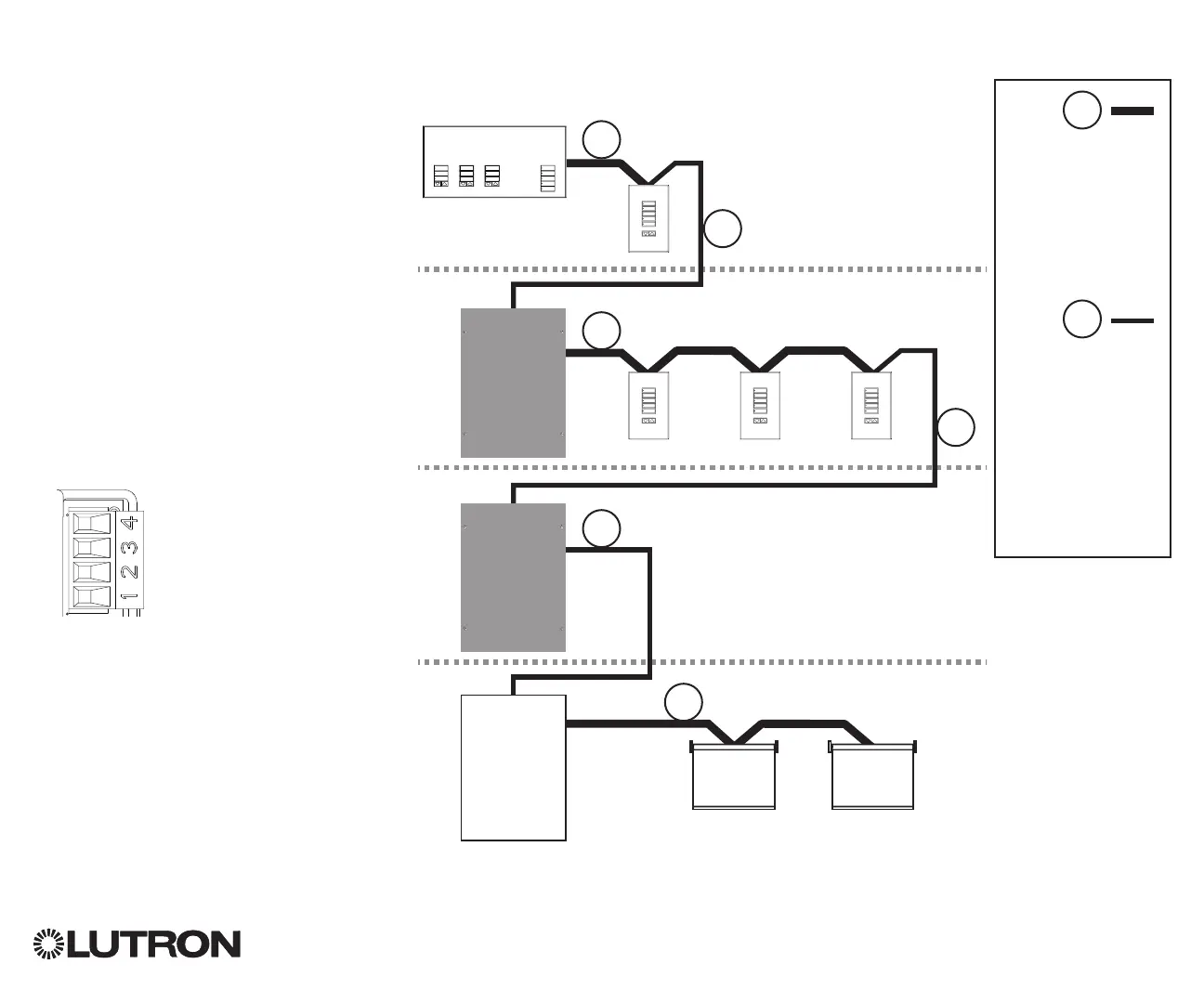

Câblage du bus QS
D1 D1 D2 D2
_
MUX
24 V-
COM
LUTRON
LUTRON LUTRON LUTRON
Energi Savr Node
Panneau
d’alimentation
intelligent
Sivoia QS
Sivoia QS
shade
Sivoia QS
shade
L'horloge QS
Raccorder toutes
les bornes 4 au
sein d'un groupe
d'alimentation :
1 : Commun
2 : 24 V-
3 et 4 : Données
Raccorder
uniquement les
bornes 3 entre les
groupes
d'alimentation :
1 : Commun
3 et 4 : Données
Ne pas raccorder
la borne 2 : 24 V-
A
B
Poste mural
Postes muraux
A
A
A
B
B
B
Groupe de
puissance 1
Groupe de
puissance 2
Groupe de
puissance 3
Groupe de
puissance 4
Energi Savr Node
Exemple de câblage
