Lutron Electronics QS Timeclock Quick Installation And Operation Guide

Guida rapido all’uso e all’installazione della l'Orologio QS 5
®

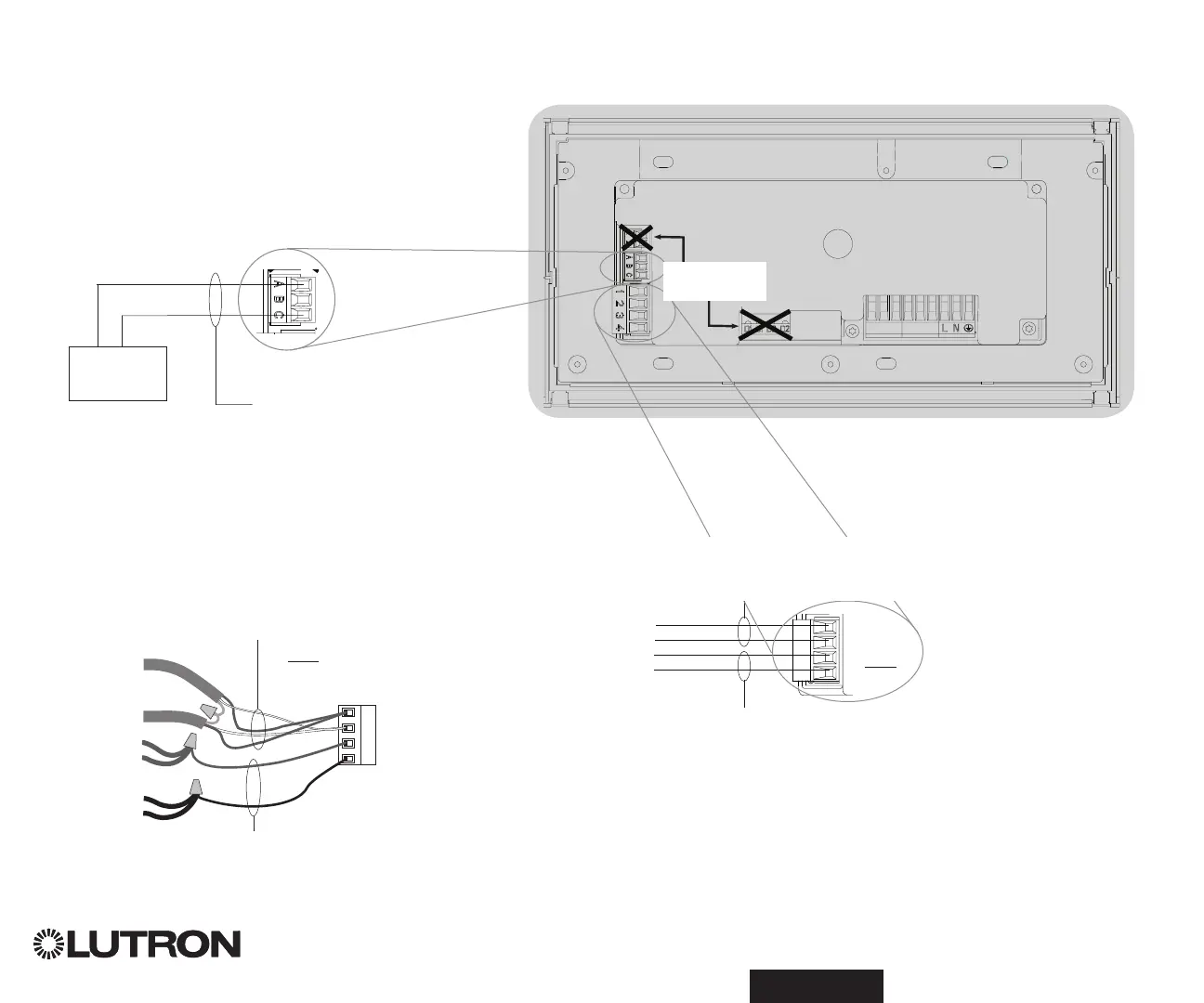

Cablaggio ingresso a contatti
24 V- 50 mA
Per le impostazioni, vedere la configurazione
dell'ingresso a contatti.
12
ABC
N H123456
1234
Nota: utilizzare i dispositivi di
collegamento dei cavi
appropriati in conformità
con le normative locali.
Esempio:
Ingresso a contatti
di terzi per
abilitare/disabilitare
l'orologio
1: COM
2: 24 V-*
3: MUX
4: MUX
Cablaggio di comando
24 V- 100 mA
Panoramica del cablaggio IEC PELV
Conduttore 1,0 mm
2
(18 AWG) ogni
morsetto
A: CCI SIG
B: 24 V-
C: CCI COM
Ad altri
dispositivi QS
Canale dati (morsetti 3 e 4):
doppino intrecciato schermato
0,5 mm
2
(22 AWG) ogni morsetto
Comune e alimentazione (morsetti 1 e 2):
due conduttori con sezione 1,0 mm
2
(18 AWG) ogni morsetto (per i collegamenti <153 m)
due conduttori con sezione 4,0 mm
2
(12 AWG) ogni morsetto (per i collegamenti 153–610 m)
* Non collegare il morsetto 2 tra
l'Orologio QS e qualsiasi altra
sorgente di alimentazione.
Cablaggio IEC PELV / NEC® Class 2
(2) 1,0 mm
2
(18 AWG)
1: Comune
2: 24 V-
Dettagli di cablaggio
Per i link da 153–610 m
4
3
2
1
Link dati: (1) doppino intrecciato,
schermato
0,5 mm
2
(22 AWG)
3: MUX
4: MUX
(2) 4,0 mm
2
(12 AWG)
(2) 4,0 mm
2
(12 AWG)
NON
UTILIZZATO
