Lutron Electronics QS Timeclock - Aansluiting Van Lijnspanning; Aansluitpunten

Snelle installatie- en bedieningshandleiding voor QS-tijdschakelklok 3
®
D1 D1 D2 D2
• Trek de spanningsdraden voor de QS-tijdschakelklok uit het verdeelpaneel.
• Op elke lijnspanningsaansluitklem kan één draad van 4,0 mm² (12 AWG) worden aangesloten.

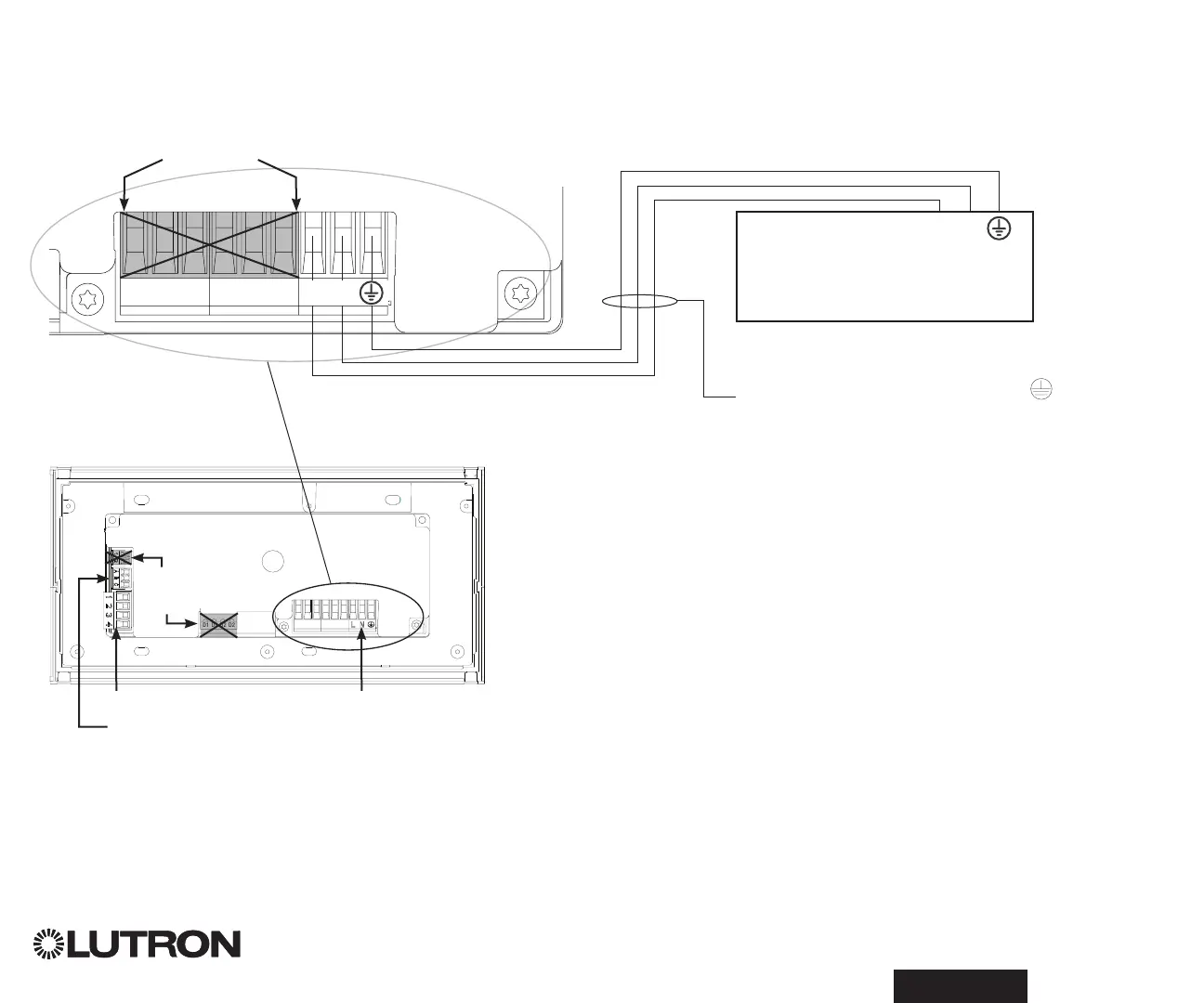

Aansluiting van lijnspanning
D1 D1 D2 D2
NIET
GEBRUIKT
Achterkant van
QS-tijdschakelklok
1234
12
ABC
123456LN
De lijnspanning (Lijn / Fase)
isaangeduid met L.
Alleen 100–240 V~
Verdeelpaneel
1234
12
ABC
123456LN
Aansluitpunten
QS-communicatielink
Contactsluitingang en 24 V- spanning
NIET
GEBRUIKT
Ingangsspanning
L: Lijn / Fase
N: Nulleider
: Aarding
