Guida rapido all’uso e all’installazione della l'Orologio QS 6
®
LUTRON
LUTRON LUTRON LUTRON
I morsetti 1, 2, 3 e 4
(comune, 24 V- e
dati) collegano i
dispositivi
appartenenti a un
gruppo
dialimentazione.
Il morsetto 2
(24 V-) NON
ècollegato
tra i gruppi
dialimentazione.
• I cablaggio IEC PELV / NEC® Class 2
morsetti sono dimensionati per un
massimo diduefili 1,0 mm
2
.
• Collegare i morsetti 1, 3 e 4 a tutte
le centraline, stazioni e interfacce di
controllo.
• La lunghezza totale del circuito di
comando non deve superare i 610 m.
• Evitare ogni contatto tra il cablaggio IEC
PELV / NEC® Class 2 e i cavi a tensione di
linea/rete.
• L'Orologio QS alimenta direttamente
3 dispositivi (PDU) sul circuito QS.
Per maggiori informazioni sulle unità
alimentate direttamente, consultare
la scheda tecnica op www.lutron.com
(codice Lutron 369405) a
www.lutron.com
Dettagli morsetti del link di
comunicazione QS

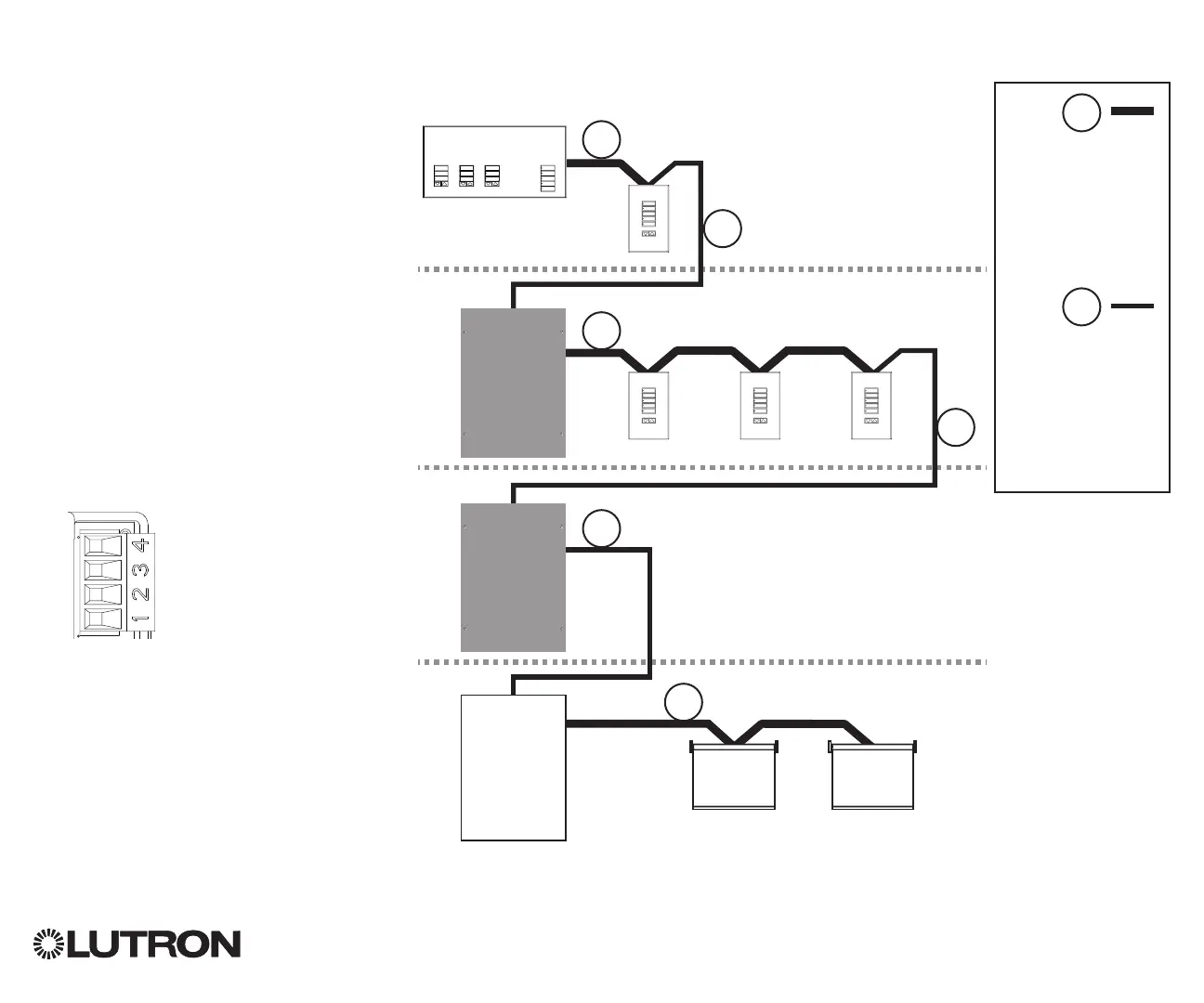

Cablaggio link QS
D1 D1 D2 D2
_
MUX
24 V-
COM
Energi Savr Node
Quadro di
alimentazione
smart
Sivoia QS
Avvolgibile/
tenda su
binario
Sivoia QS
Avvolgibile/
tenda su
binario
Sivoia QS
L'Orologio QS
Tastierini
Tastierini
A
A
A
B
B
B
Gruppo di
alimentazione 1
Gruppo di
alimentazione 2
Gruppo di
alimentazione 3
Gruppo di
alimentazione 4
Energi Savr Node
Esempio di configurazione
A
B
