Lutron Electronics QS Timeclock Quick Installation And Operation Guide

Guida rapido all’uso e all’installazione della l'Orologio QS 7
®
• Il sistema di comunicazione utilizza
il cablaggio abassa tensione IEC
PELV / NEC® Class 2.
• Osservare tutte le normative elettriche
locali enazionali quando si eseguono i
collegamenti dei cavi a bassa tensione
IEC PELV / NEC® Class 2 e delle linee
atensione di rete.
• Effettuare tutti i collegamenti nella scatola
a muro della centralina.
• I cavi possono essere collegati in serie
o in serie-parallelo.
• IEC PELV / NEC® Class 2 24 V- 100 mA.
Cablaggio link QS (continua)

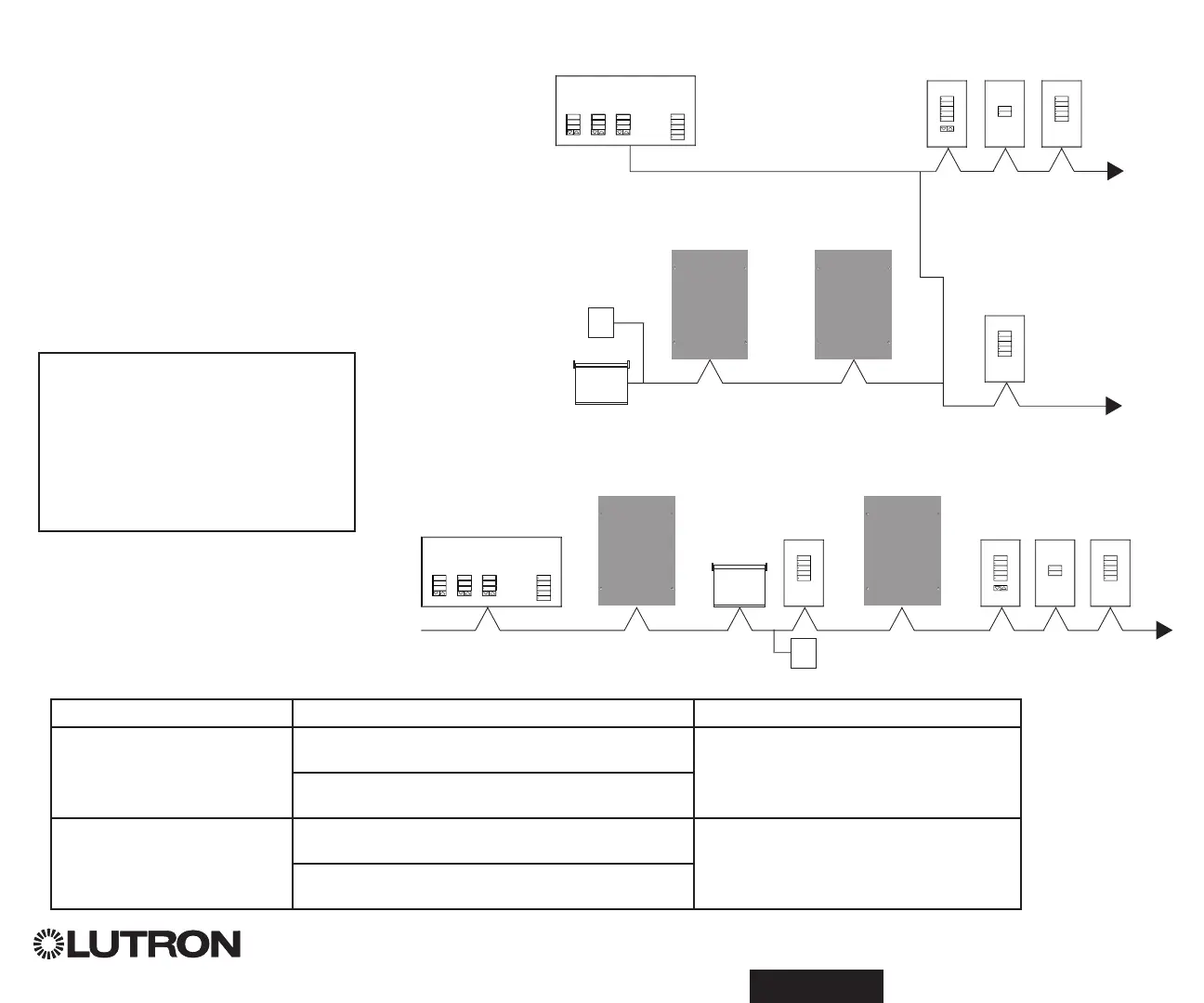

Esempio di configurazione in serie-parallelo
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
LU
TRON
LUTRON LUTRON LUTRON
L'Orologio QS
seeTouch QS
Avvolgibile/tenda su
binario Sivoia QS
Quadro di
alimentazione
smart Sivoia
QS
Energi Savr Node
Energi Savr Node
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
LU
TRON
LUTRON LUTRON LUTRON
Quadro di alimentazione
smart Sivoia QS
L'Orologio QS
Sivoia QS
Shade
seeTouch QS
Esempio di configurazione in cascata (daisy chain)
Energi Savr Node
Energi Savr Node
Nota: L'Orologio QS alimenta
direttamente 3 dispositivi (PDU)
sul circuito QS. Per maggiori
informazioni sulle unità alimentate
direttamente, consultare la scheda
tecnica “Power Draw Units on the
QS Link” (codice Lutron 369405) a
www.lutron.com
Dimensione fili (Verificare la compatibilità nella propria area)
Lunghezza per link QS Sezione del filo Cavo Lutron codice
< 153 m Alimentazione (morsetti 1 e 2)
1 doppino 1,0 mm
2
(18 AWG) GRX-CBL-346S
GRX-PCBL-346S
Data (morsetti 3 e 4)
1 doppino intrecciato e schermato 0,5 mm
2
(22 AWG)
153 a 610 m Alimentazione (morsetti 1 e 2)
1 doppino 4,0 mm
2
(12 AWG) GRX-CBL-46L
GRX-PCBL-46L
Data (morsetti 3 e 4)
1 doppino intrecciato e schermato 0,5 mm
2
(22 AWG)
