Lutron Electronics QS Timeclock Quick Installation And Operation Guide

Guia rápida de instalação e operação do relógio temporizador QS 6
®
• Cada IEC PELV / NEC® Class 2 terminal
aceita até dois 1,0 mm² (18 AWG) wires.
• Ligue o terminal 1, 3 e 4 ligações a todas
as unidades de controlo, painéis de
parede e interfaces de controlo.
• O comprimento total da linha de controle
não deve ultrapassar 610 m.
• Não permita que os cabos
IEC PELV / NEC® Class 2 façam contacto
em linha/cabos principais.
• A relógio temporizador QS alimenta
3 unidades de distribuição de energia
(PDUs) na linha do QS. Consulte a
apresentação da especificação “Power
Draw Units on the QS Link” (Lutron
P/N 369405) para obter mais
informações em www.lutron.com

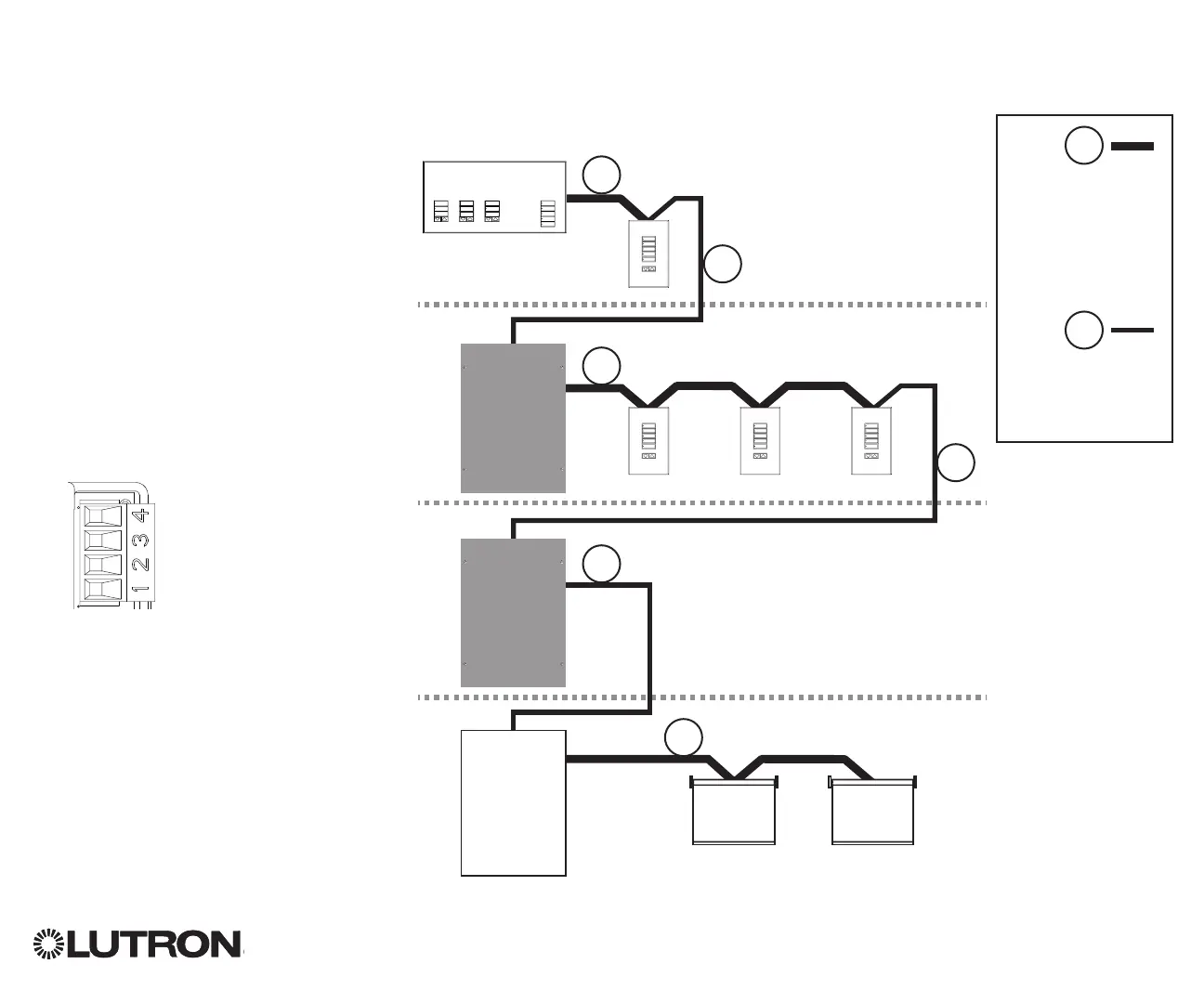

Ligação de Comunicação
Detalhe do Terminal
Fiaçãoda linha QS
D1 D1 D2 D2
_
MUX
24 V-
COM
LUTRON
LUTRON LUTRON LUTRON
Energi Savr Node
Painel
alimentação
Sivoia QS
Smart
Cortinas
Sivoia QS
Relógio
temporizador QS
Acessórios de parede
Acessórios de parede
Os terminais 1, 2, 3 e
4 (comum, 24 V- e
dados) conectam
dispositivos
dentrode um grupo
deenergia.
O terminal 2 (24 V-)
NÃO éconectado
entre grupos
deenergia.
A
B
A
A
A
B
B
B
Grupo de energia 1
Grupo de energia 2
Grupo de energia 3
Grupo de energia 4
Energi Savr Node
Exemplo de instalação
Cortinas
Sivoia QS
