Lutron Electronics QS Timeclock Quick Installation And Operation Guide

Guia rápida de instalação e operação do relógio temporizador QS 7
®
• A comunicação do sistema usa fiação IEC
PELV / NEC® Class 2.
• Siga todas as normas locais e nacionais ao
instalar afiaçãoIEC PELV / NEC® Class 2
usando fiação de voltagemde linha/rede.
• Faça todas as conexões na caixa de embutir
da unidade decontrole.
• A fiação pode ser em série ou em T.
• IEC PELV / NEC® Class 2 24 V- 100 mA
Fiaçãoda linha QS (continuação)

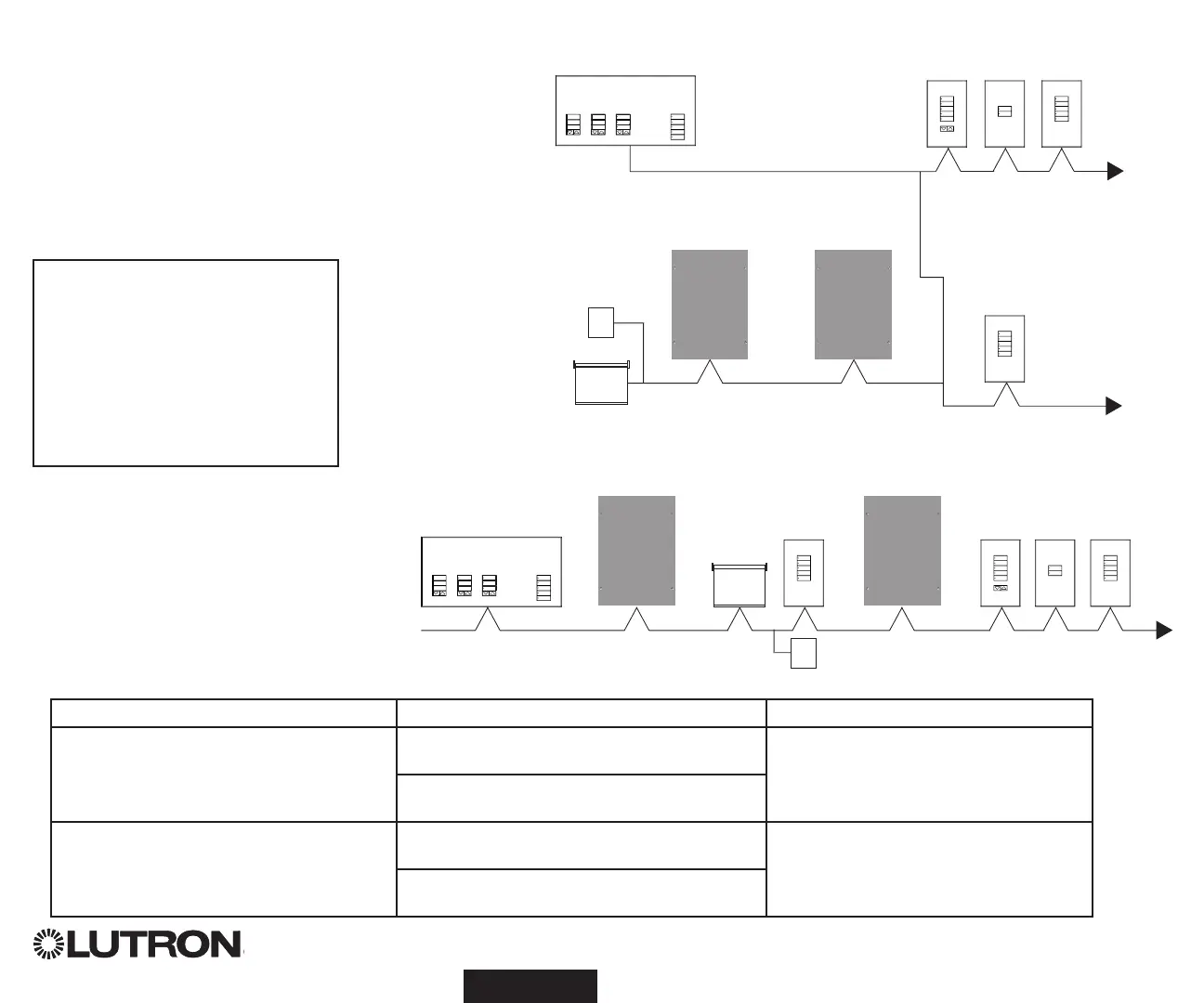

Exemplo de instalação com conector em T
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
LU
TRON
LUTRON LUTRON LUTRON
Relógio temporizador QS
seeTouch QS
Cortinas
Sivoia QS
Painel
alimentação
Sivoia QS
smart
Energi Savr Node
Energi Savr Node
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
LU
TRON
LUTRON LUTRON LUTRON
Painel alimentação
Sivoia QS smart
Relógio temporizador QS
Cortinas
Sivoia
QS
seeTouch QS
Exemplo de instalação com ligação em série
Energi Savr Node
Energi Savr Node
Nota: O relógio temporizador
QS alimenta 3 unidades
dedistribuição de energia (PDUs)
na linha do QS. Consultea
apresentação da especificação
“Power Draw Units on the QS
Link” (Lutron P/N 369405) para
obter mais informações em www.
lutron.com.
Tamanhos de fio (verificar a compatibilidade na sua área)
Comprimento da fiação da linha QS Calibre do fio Número de peça da Cabo Lutron
<153 m Alimentação (terminais 1 e 2):
1 par de 1,0 mm² (18 AWG)
GRX-CBL-346S
GRX-PCBL-346S
Dados (terminais 3 e 4):
1 par de 0,5 mm² (22 AWG), torcido e blindado
153 a 610 m Alimentação (terminais 1 e 2):
1 par de 4,0 mm² (12 AWG)
GRX-CBL-46L
GRX-PCBL-46L
Dados (terminais 3 e 4):
1 par de 0,5 mm² (22 AWG), torcido e blindado
