Lutron Electronics QS Timeclock Quick Installation And Operation Guide

Guia rápida de instalação e operação do relógio temporizador QS 4
®
Detalhes de fiação da voltagem de linha
• Use cabos devidamente certificados
paratodo o circuito de voltagem de linha/
rede elétrica.
• O painel de distribuição deverá conter
proteção adequada contra curto-circuito e
sobrecarga.
• A instalação elétrica deve ser feita de acordo
com as normas locais enacionais.
• Os terminais IEC PELV / NEC® Class 2 podem
ser temporariamente desligados para facilitar
a utilização dos contactos e controlo da
cablagem.
• Aviso: Risco de danos à unidade.
Nãoconecte o cabo de voltagem delinha/rede
aos terminais IEC PELV / NEC® Class 2.

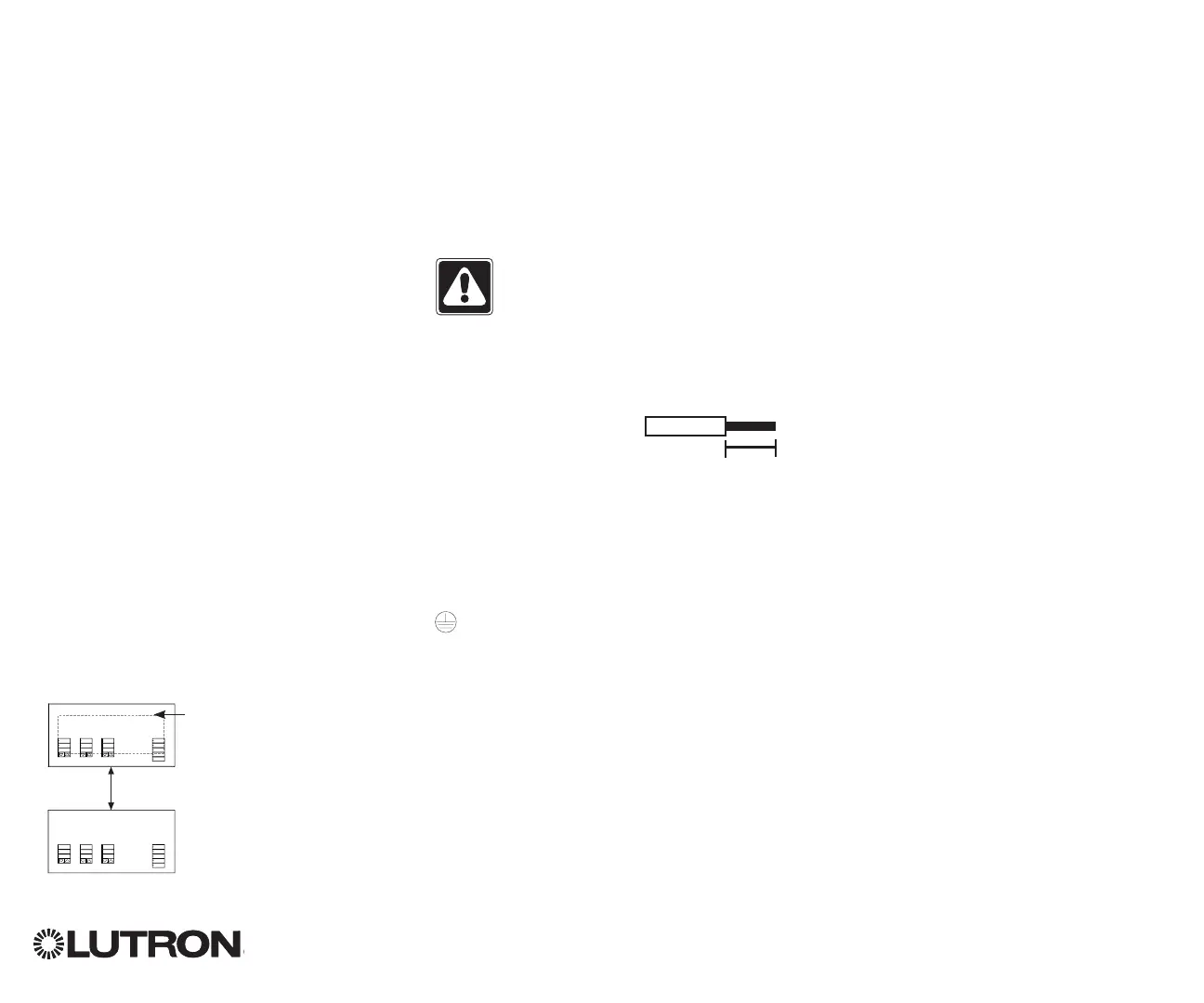

Passo 1: Instale a caixa de embutir.
Monteuma caixa de embutir padrão
americano de quatro aberturas com
profundidade de 89 mm em uma
superfície interna seca e plana que seja
acessível e que permita a programação
eoperação do sistema. Deixe um espaço
de no mínimo 110 mm acima e abaixo
do espelho para assegurar a dissipação
decalor adequada. Deixe 25 mm
paraa saliência do espelho em todos os lados.
Nota: a caixa de embutir de 4 saídas está
disponível na Lutron; P/N 241400.
Passo 2: Verifique a fiação.
• A conexão do terminal terra deve ser feita
como mostrado nos esquemas elétricos
devoltagem de linha (consulte apágina 3).
• Siga todas as normas locais e nacionais
aoinstalar a fiação IEC PELV / NEC® Class 2
usando fiação de voltagem de linha/rede.
AVISO! Perigo de choque.
Podecausar ferimentos graves
oumorte. Sempre desligue
odisjuntor ou remova o fusível
derede da linha de alimentação
antes de executar qualquer trabalho.
Passo 3: Conecte a voltagem de linha.
• Desencape 8 mm de
isolamento dos cabos de
voltagem de linha/rede na
caixa de embutir.
• Conecte os cabos de
voltagem de linha/rede, terra e carga aos
terminais apropriados naparte traseira da o
relógio temporizador QS .
L: Linha/quente
N: Neutro
: Terra
O torque de instalação recomendado
éde0,6N∙m para conexões devoltagem de
linha/rede e 0,6 N∙m para a conexão de terra.
Aviso: risco de danos à unidade.
O relógio temporizador QS deve ser instalado
por um eletricista qualificado de acordo com
todas as normas e códigos de construção.
A fiação inadequada pode causar danos
às o relógio temporizador ou a outros
equipamentos.
O espelho ultrapassa a
caixa de embutir de todos
os lados, deixe um espaço
de 25 mm.
110 mm
8 mm
