Lutron Electronics QS Timeclock Quick Installation And Operation Guide

Kurzanleitung für Installation und Betrieb der QS-Zeitschaltuhr 5
®

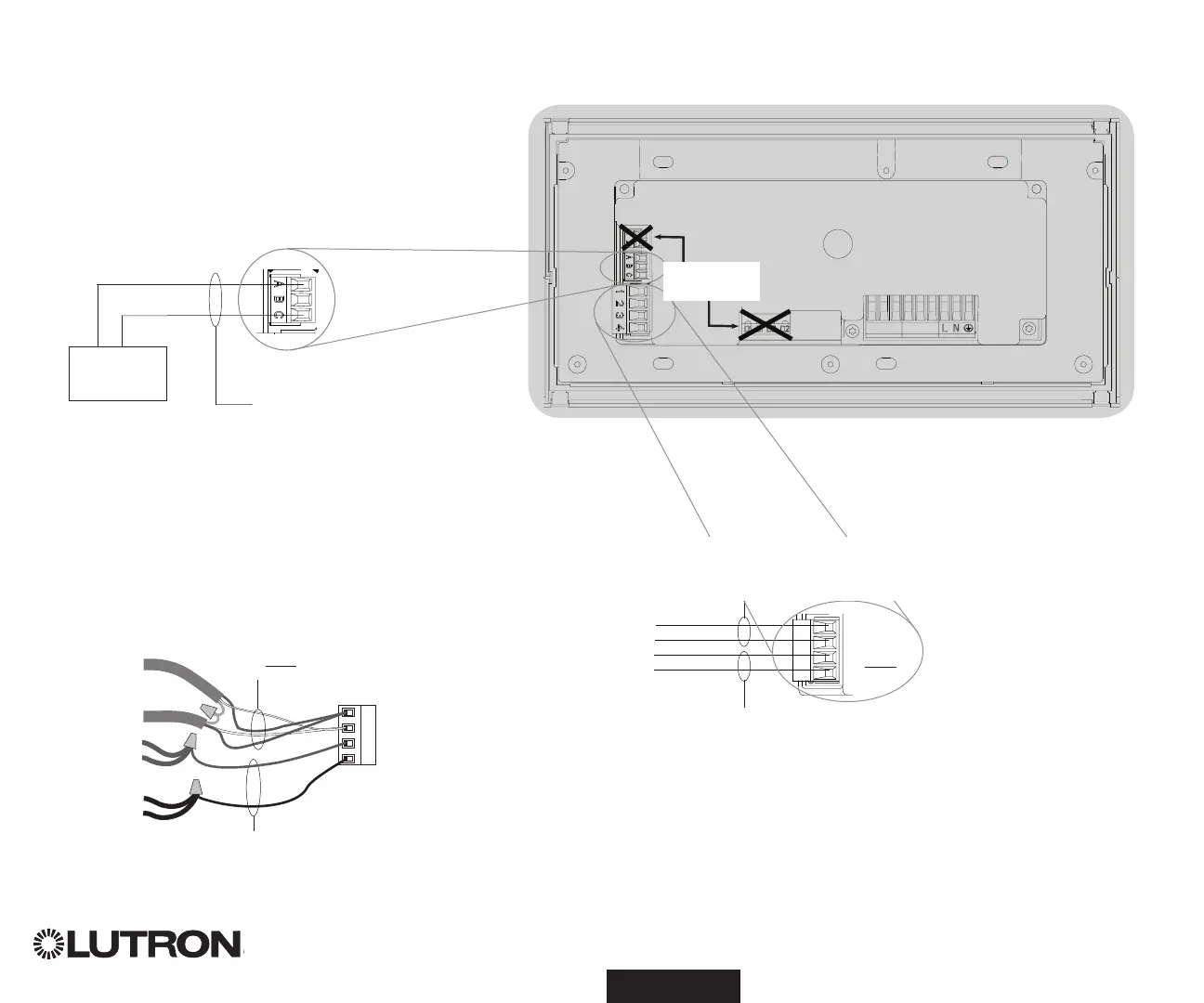

Verkabelung von Eingängen
mit potentialfreien Kontakten
24 V- 50 mA
Zu Einstellungen siehe CCI-Setup.
12
ABC
N H123456
1234
Hinweis: Nur den örtlichen
Vorschriften
entsprechende,
geeignete
Kabelverbinder
verwenden.
Beispiel:
Potentialfreier
Eingang eines
Fremdherstellers
zum Ein-/
Ausschalten der
Zeitschaltuhr
1: COM
2: 24 V-*
3: MUX
4: MUX
Steuerleitungen
24 V- 100 mA
Übersicht über IEC-PELV / NEC®-Klasse-2-Bus-Verkabelung
1,0 mm
2
(18 AWG)an
jeder Klemme
A: CCI SIG
B: 24 V-
C: CCI COM
Zu anderen
QS-Geräten
Daten (Klemmen 3 und 4):
Verdrilltes, abgeschirmtes 0,5-mm
2
(22 AWG)-
Leitungspaar an jeder Klemme
Masse und Spannung (Klemmen 1 und 2):
zweimal 1,0 mm
2
(18 AWG) an jeder Klemme (Bus <153 m)
zweimal 4,0 mm
2
(12 AWG) an jeder Klemme (Bus 153–610 m)
* Klemme 2 nicht zwischen einer
QS-Zeitschaltuhr und einer
anderen Stromversorgung
anschließen.
1,0-mm
2
-IEC-PELV / NEC®-Klasse-2-Steuerleitungen
(2) 1,0 mm
2
(18 AWG)
1: Masse
2: 24 V-
Verdrahtungsschema
Für Leitungen von 153–610 m
4
3
2
1
Datenverbindung: (1) abgeschirmtes,
verdrilltes 0,5-mm
2
(22 AWG)-Leitungspaar
3: MUX
4: MUX
(2) 4,0 mm
2
(12 AWG)
(2) 4,0 mm
2
(12 AWG)
NICHT
BENUTZT
