Lutron Electronics QS Timeclock - Iec Pelv;Nec

QS Timeclock 安装和操作快速指南
5
®

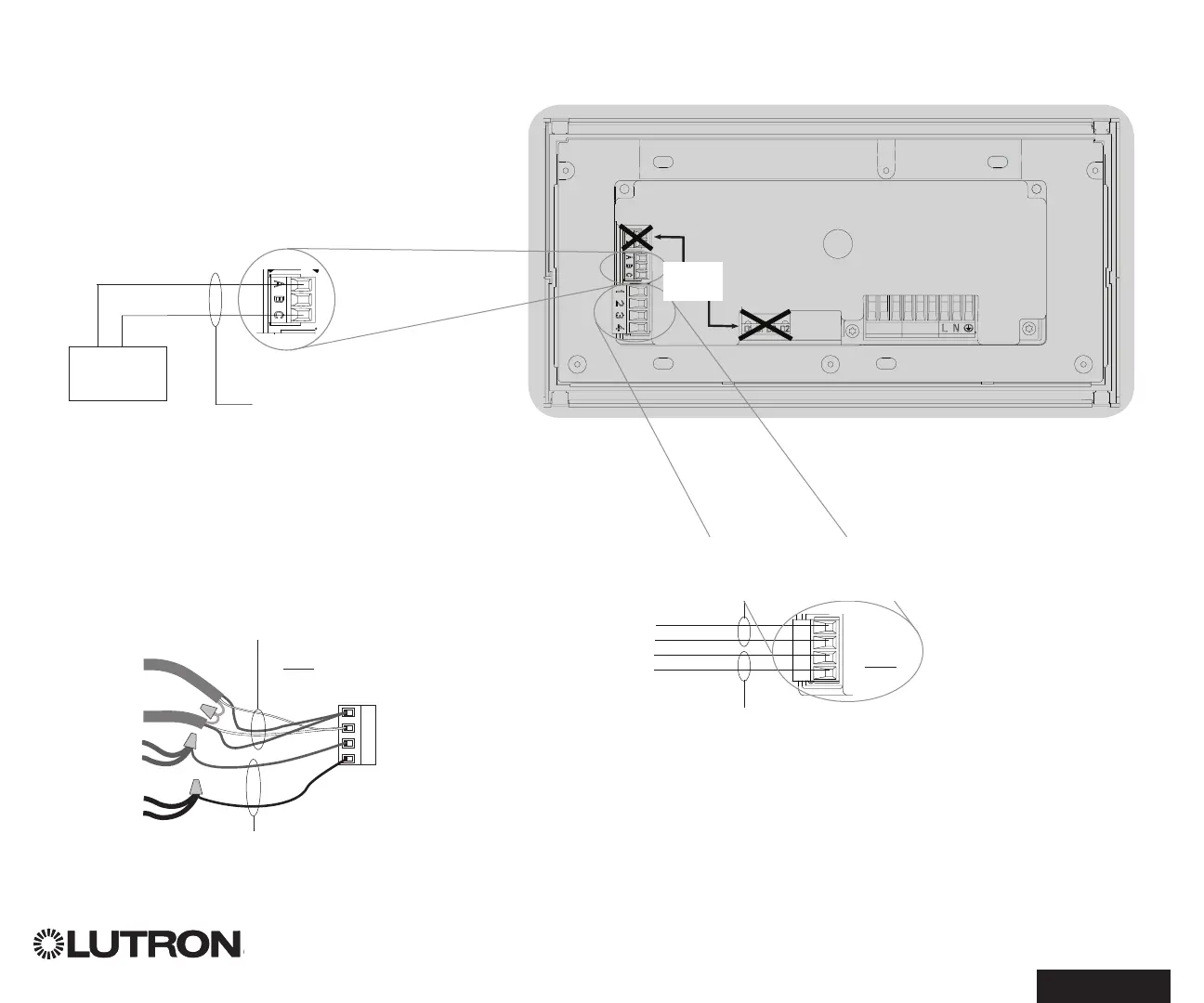

触点闭合输入接线
24 V- 50 mA
设置请见“CCI 设置”。
12
ABC
N H123456
1234
注：使用符合当地法规的合适
的线缆连接设备。
示例：
启用/禁用时钟的第
三方触点闭合
1: COM
2: 24 V-*
3: MUX
4: MUX
控制接线
24 V- 100 mA
IEC PELV/NEC® 2 类接线概览
1.0 mm
2
(18 AWG)
每端子
A: CCI SIG
B: 24 V-
C: CCI COM
至其他 QS
设备
数据（端子 3 和 4）：
每端子采用双绞屏蔽电缆 0.5 mm
2
(22 AWG)
通信和电源（端子 1 和 2）：
每端子两个 1.0 mm
2
(18 AWG)（链路 <153 m）
每端子两个 4.0 mm
2
(12 AWG)（链路 153–610 m）
* 不要将端子 2 连接到 QS
Timeclock 和任何其他电源
之间。
IEC PELV/NEC® 2 类控制接线
(2) 1.0 mm
2
(18 AWG)
1: 通信
2: 24 V-
接线详情
链路 153–610 m
4
3
2
1
数据链路 (1) 双绞线、屏蔽电缆
0.5 mm
2
(22 AWG)
3: MUX
4: MUX
(2) 4.0 mm
2
(12 AWG)
(2) 4.0 mm
2
(12 AWG)
未使用
