Lutron Electronics QS Timeclock User Manual

Guide d’installation et de fonctionnement l'horloge QS 7
®
• Le système de communication utilise les
câbles IEC PELV/NEC® Class 2.
• Dans le cas de câbles IEC PELV/NEC®
Class 2 installés près des câbles/fils de
tension secteur, respectez tous les codes
électriques locaux etnationaux.
• Effectuer toutes les connexions dans le
boîtier mural de l’unité de contrôle.
• Le câblage peut être sous forme de
branchement enT ou en guirlande.
• IEC PELV/NEC® Class 2 24 V- 100 mA.

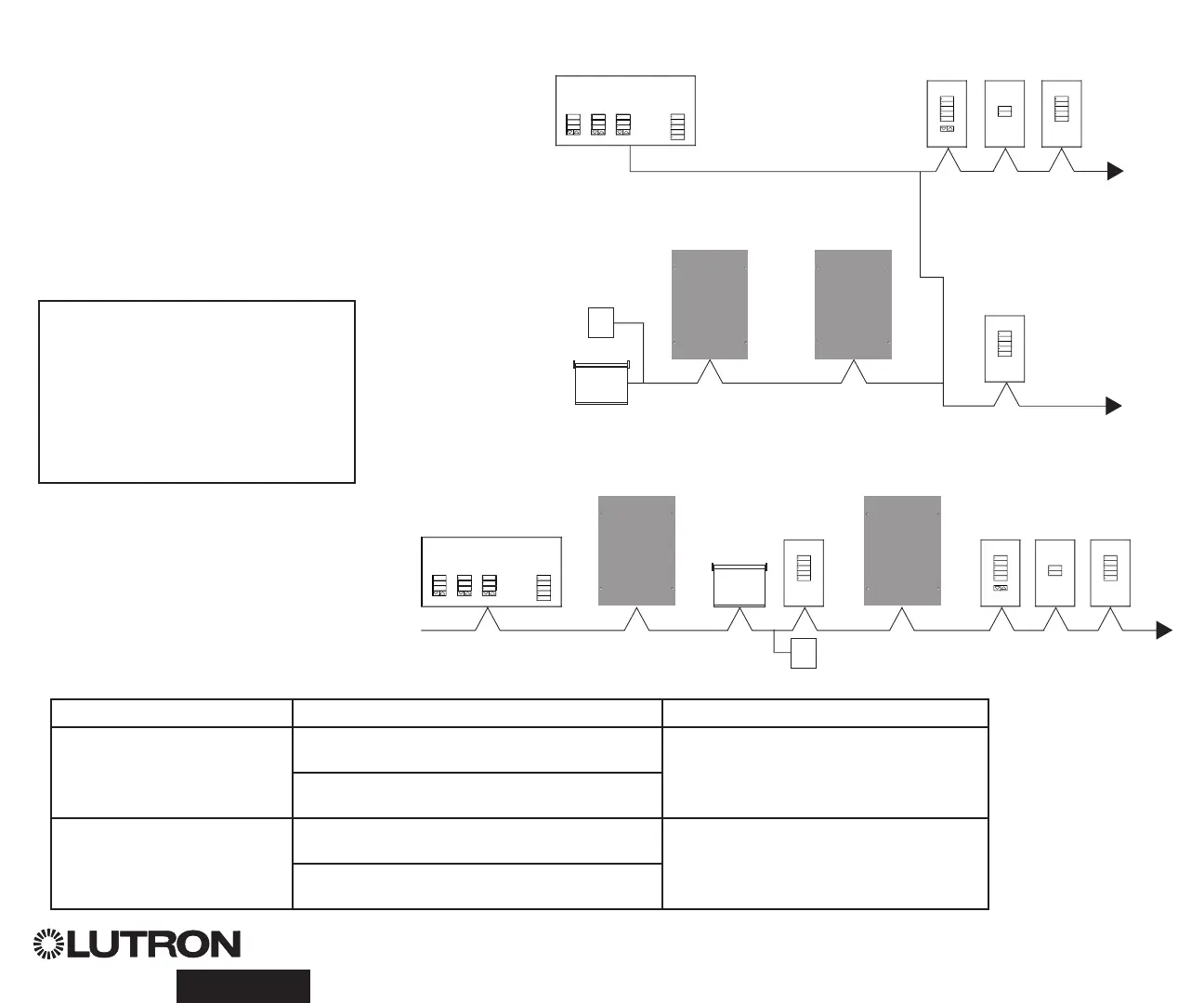

Câblage du bus QS (suite)
Exemple de câblage en T
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
L
U
TRON
LUTRON LUTRON LUTRON
L’horloge QS
seeTouch QS
Sivoia QS
Shade
Sivoia QS
smart panel
Energi Savr Node
Energi Savr Node
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
L
U
TRON
LUTRON LUTRON LUTRON
Sivoia QS
smart panel
L’horloge QS
Sivoia QS
Shade
seeTouch QS
Exemple de câblage en guirlande
Energi Savr Node
Energi Savr Node
Remarque : L’horloge QS alimente
trois unités de consommation
d’énergie du bus QS. Pour plus
de détails à propos des Unités
deconsommation d’énergie, se
référer au bulletin technique “Power
Draw Units on the QS Link” Lutron
369405 à www.lutron.com
Calibre des fils (Vérifiez l’acceptabilité dans votre localité)
Câblage du bus QS Calibre des fils Câble Lutron pièce numéro
< 153 m Alimentation (bornes 1 et 2)
1 paire 1,0 mm
2
(18 AWG) GRX-CBL-346S
GRX-PCBL-346S
Données (bornes 3 et 4)
1 paire torsadée blindée 0,5 mm
2
(22 AWG)
153 à 610 m Alimentation (bornes 1 et 2)
1 paire 4,0 mm
2
(12 AWG) GRX-CBL-46L
GRX-PCBL-46L
Données (bornes 3 et 4)
1 paire torsadée blindée 0,5 mm
2
(22 AWG)
