Lutron Electronics QS Timeclock User Manual

Installatie- en bedieningshandleiding voor QS-tijdschakelklok 13
®
Instelling van de contactsluitingang
(Contact Closure Input, CCI)
De geïntegreerde contactsluitingang (CCI) op de achterkant
vande QS-tijdschakelklok kan als volgt worden geconfigureerd:
Afterhours: CCI kan Afterhours starten en beëindigen.
Tijdschakelklok: CCI kan de tijdschakelklok in- en
uitschakelen.
CCI uitschakelen: CCI heeft geen effect op het systeem.

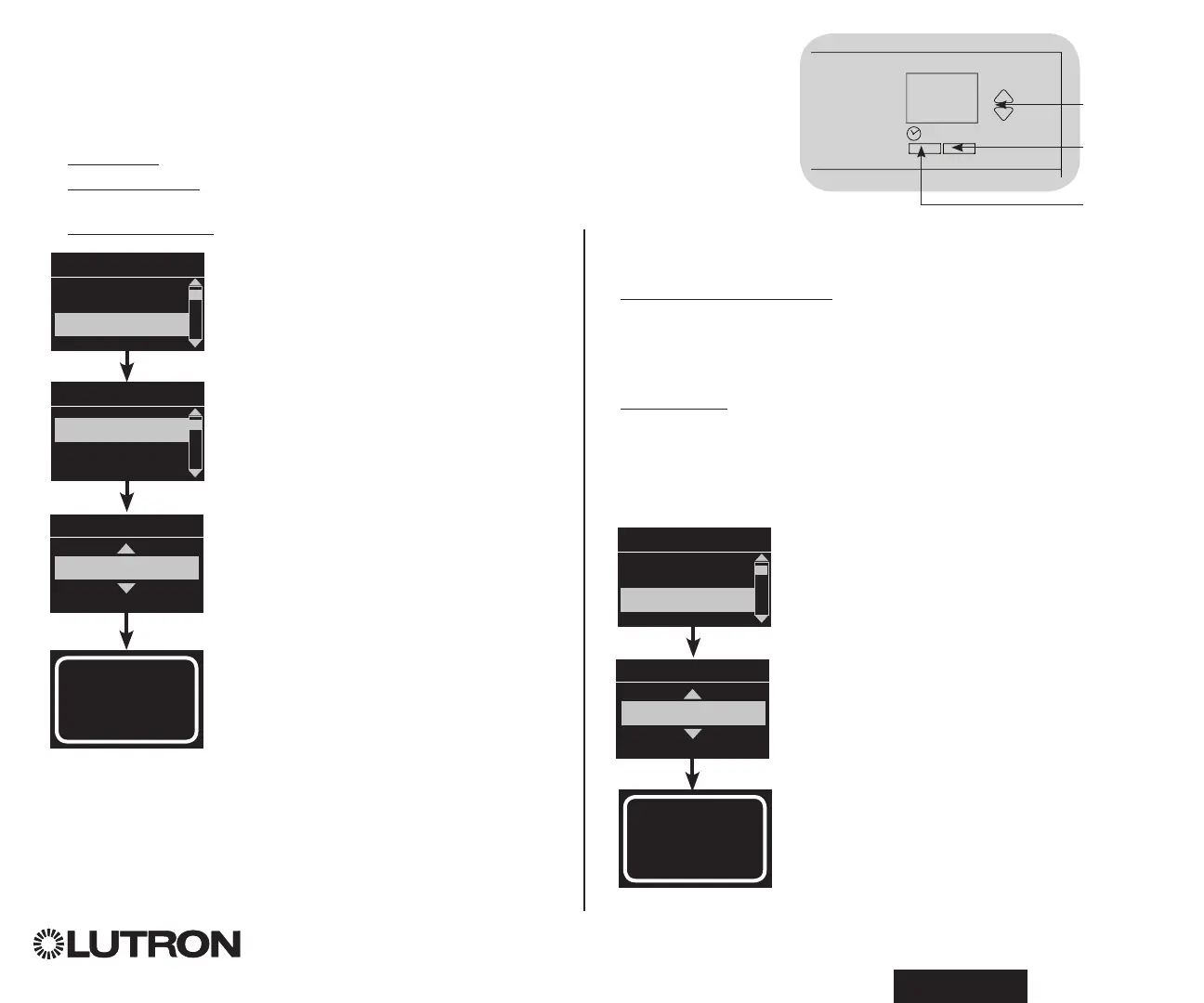

De werking van de contactsluitingang
wijzigen:
1. Start de programmeermodus.
2. Gebruik de hoofdknoppen om “CCI
Setup” (CCI instellen) te markeren en
druk op de OK-knop om te bevestigen.
3. Gebruik de hoofdknoppen om “CCI
Mode” (CCI-modus) te markeren en
druk op de OK-knop om te bevestigen.
4. Gebruik de hoofdknoppen om de
gewenste CCI-modus te markeren.
Druk op de OK-knop om te
bevestigen.
5. Het infoscherm bevestigt dat
uwinstelling is opgeslagen.
6. Sluit de programmeermodus af.
CCI Mode
Afterhours
Saved
Saved
Main menu
Timeclock
CCI menu
CCI Type
CCI Setup
CCI Mode
OK
1 2 3 4 5 6
Hoofdknoppen
OK-knop
Tijdschakelklok
(terug)-knop
De geïntegreerde contactsluitingang (CCI) op de achterkant van de
QS-tijdschakelklok is compatibel met elk type contactsluitapparaat:
Houdcontact (standaard): De QS-tijdschakelklokwerkt zowel
bijcontactsluiting als bij contactopening/-vrijgave.
Voorbeeld: CCI Mode ingesteld op Afterhours. Afterhours
wordt gestart bij contactsluiting. Afterhours wordt beëindigd
bijcontactopening / -vrijgave.
Drukcontact: De GRAFIK Eye QS -regeleenheid werkt alleen
bijcontactsluiting.
Voorbeeld: CCI Mode ingesteld op Afterhours. Afterhours wordt
gestart bij contactsluiting. Contacopening / -vrijgave heeft geen
effect. Bij tweede contactsluiting wordt Afterhours beëindigd.
Het type contactsluitingang wijzigen:
1. Start de programmeermodus.
2. Gebruik de hoofdknoppen om “CCI
Setup” (CCI instellen) te markeren en druk
op de OK-knop om te bevestigen.
3. Gebruik de hoofdknoppen om “CCI Type”
(Type CCI) te markeren en druk op de
OK-knop om tebevestigen.
4. Gebruik de hoofdknoppen om het
gewenste type CCI te markeren.
Drukopde OK-knop om te bevestigen.
5. Het infoscherm bevestigt dat uw instelling
is opgeslagen.
6. Sluit de programmeermodus af.
CCI Type
Maintained
Saved
Saved
CCI menu
CCI Mode
CCI Type
