Installations- und Betriebsanleitung für QS-Zeitschaltuhr 6
• An jede Klemme können bis zu zwei
1,0-mm
2
-Leitungen IEC-PELV / NEC®-
Klasse-2-Steuerleitungen angeschlossen
werden.
• Klemmen 1, 3 und 4 an alle Steuergeräte,
Bedienstellen und Steuer-Schnittstellen
anschließen.
• Die Gesamtlänge der Bus-Leitung darf 610 m
nicht überschreiten.
• Darauf achten, dass die IEC-
PELV / NEC®-Klasse-2-Leitungen keine
Netzspannungsleitungen berühren.
• Die QS-Zeitschaltuhr liefert 3
Stromversorgungseinheiten am
QS-Bus. Weitere Informationen zu
Stromversorgungseinheiten finden Sie im
“Power Draw Units on the QS Link”
(Lutron-Bestell-Nr. 369405)
bei
www.lutron.com
Klemme für QS-Kommunikationslink

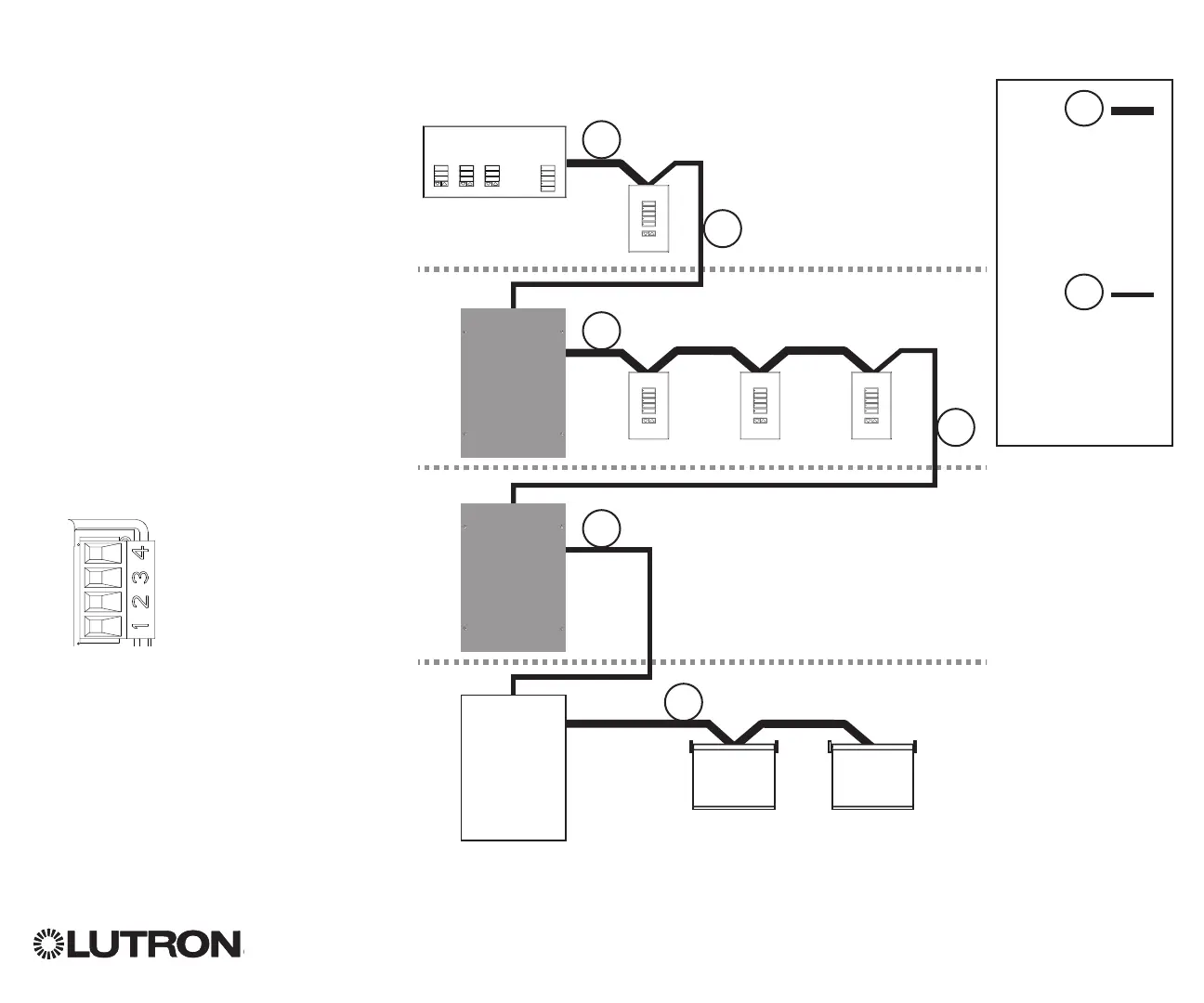

QS-Busverdrahtung
_
MUX
24 V-
COM
LUTRON
LUTRON LUTRON LUTRON
Energi Savr Node
Sivoia
QS-Smart-
Panel
(Stromver-
sorgung)
Sivoia QS-
Rollo/
Vorhang
Sivoia QS-
Rollo/
Vorhang
QS-Zeitschaltuhr
Bedienstelle
Bedienstellen
Die Klemmen 1, 2,
3 und 4 (Masse,
24 V- und Daten)
verbinden Geräte
innerhalb einer
Leistungsgruppe.
Klemme 2 (24 V-)
wird zwischen
Leistungsgruppen
NICHT
angeschlossen.
A
B
A
A
A
B
B
B
Leistungsgruppe 1
Leistungsgruppe 2
Leistungsgruppe 3
Leistungsgruppe 4
Energi Savr Node
Beispiel für Verdrahtung
