Lutron Electronics QS Timeclock - Fiação da Voltagem de Linha; Terminações

Guia de instalação e operação do relógio temporizador QS 3
®
D1 D1 D2 D2
• Leve o cabo de alimentação do painel de distribuição até o Relógio QS.
• Cada terminal de tensão de linha pode aceitar um fio 4,0 mm² (12 AWG).

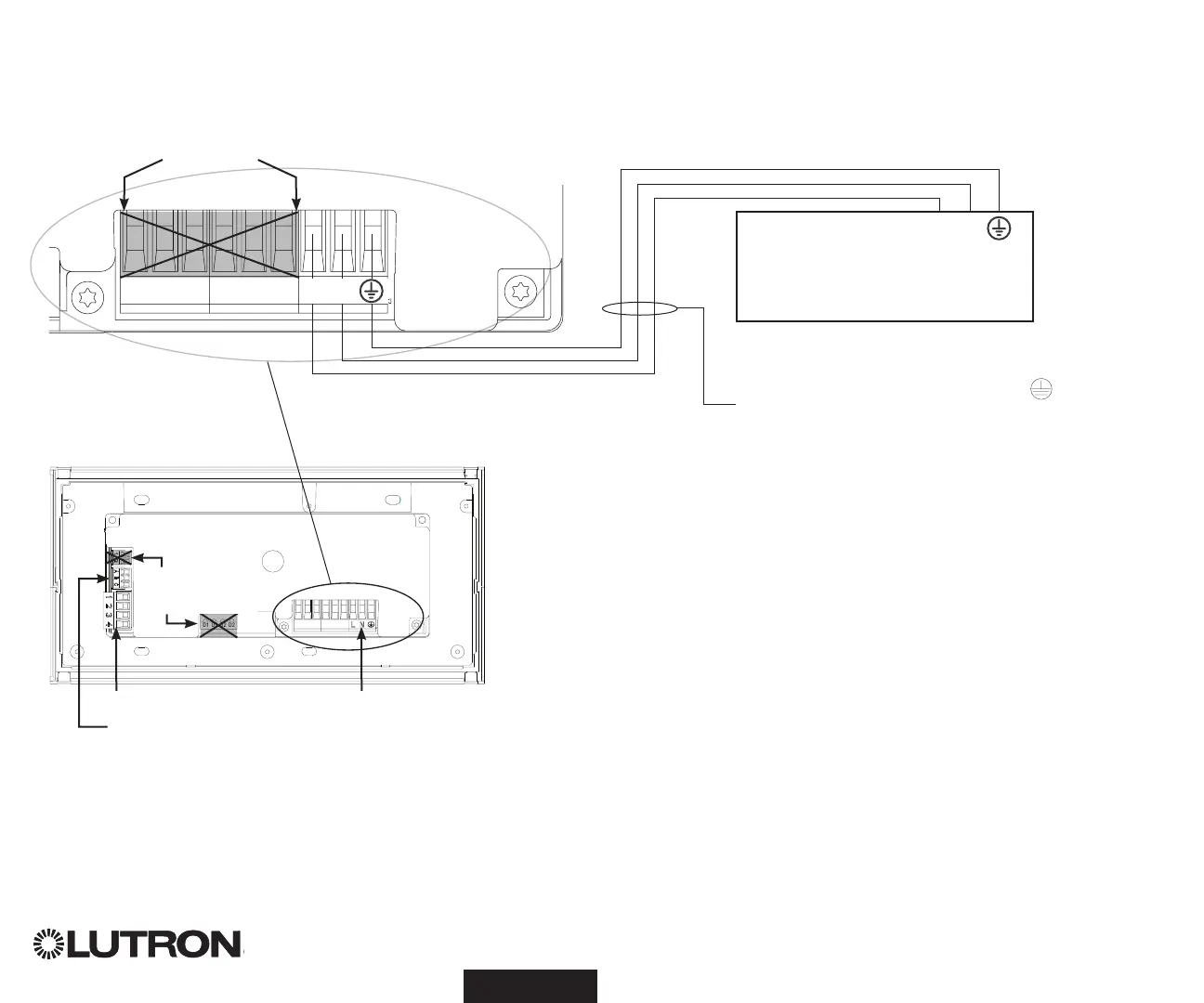

Fiação da voltagem de linha
D1 D1 D2 D2
NÃO
UTILIZADO
Parte posterior
do Relógio QS
1234
12
ABC
123456LN
A tensão da linha (Linha/quente )
é identificada com a letra "L".
100–240 V~ apenas
Painel de distribuição
1234
12
ABC
123456LN
Terminações
Ligação de Comunicação QS
Entrada do fechamento decontato e 24 V- energia
NÃO
UTILIZADO
Alimentação
L: Linha/quente
N: Neutro
: Terra
