Installations- und Betriebsanleitung für QS-Zeitschaltuhr 8
®
Fertigstellung der Installation

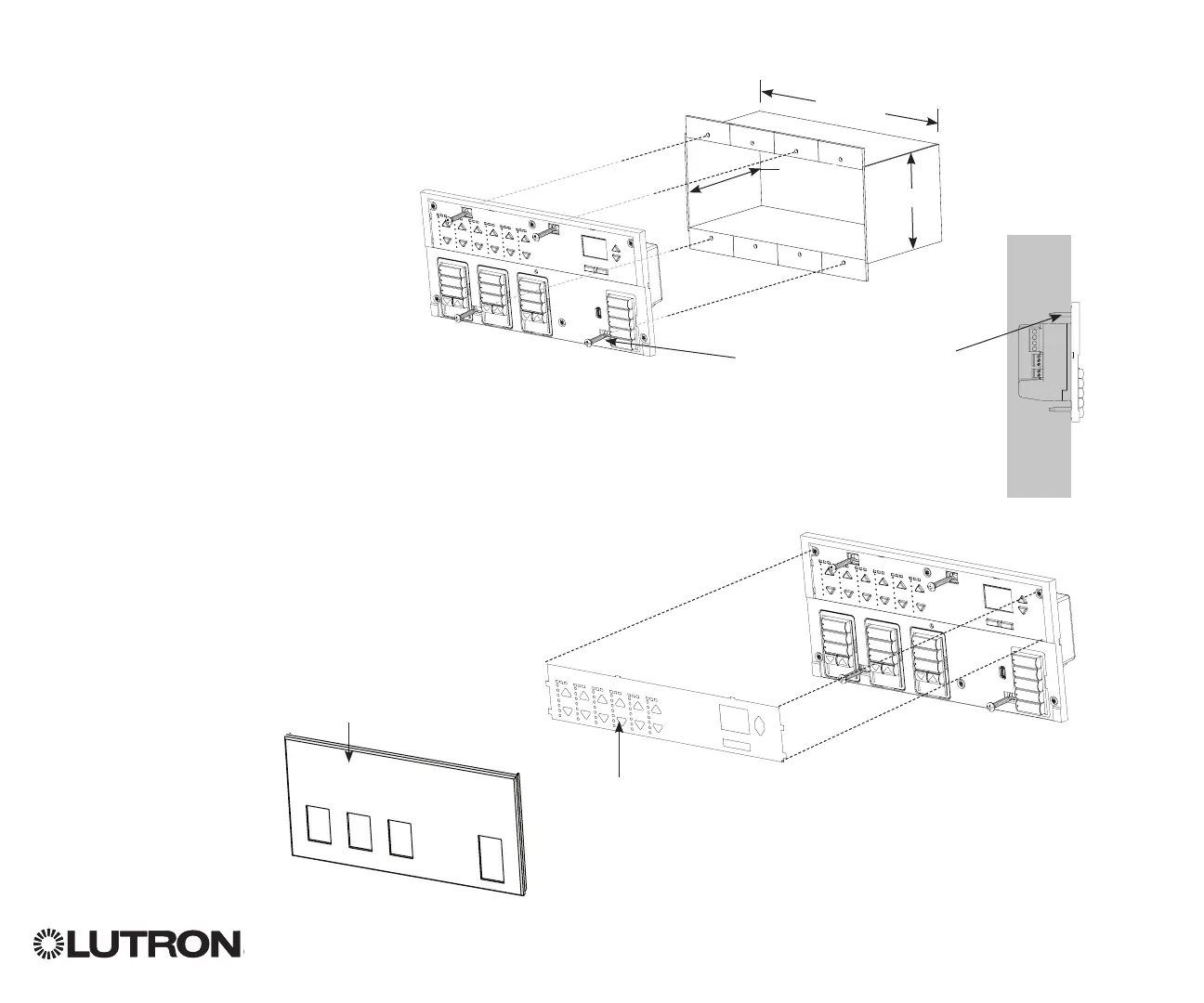

1. Bringen die QS-Zeitschaltuhr wie
dargestellt mit den vier mitgelieferten
Schrauben in der Unterputzdose an.
Hinweis: Befolgen Sie beim Anschluss
der IEC-PELV / NEC®-Klasse-
2-Bus-Verkabelung an der
Netzleitung alle geltenden
Vorschriften für elektrische
Anlagen.
2. Überprüfen Sie die Installation.
3. Schalten Sie den Strom wieder ein.
4. Bringen Sie die Schutzauflage an der
Zeitschaltuhr.
Hinweis: Beim Anziehen der
Montageschrauben ist
darauf zu achten, dass
sich die schwenkbare
Abdeckung und
die Frontplatte wie
dargestellt ganz öffnen.
Wand
200 mm
87 mm
95 mm
Schutzauflage
(nach der Installation
anbringen)
Abdeckung
(nach der Installation
anbringen)
