Lutron Electronics QS Timeclock - Finalização da Instalação

Guia de instalação e operação do relógio temporizador QS 8
®
Finalização da instalação

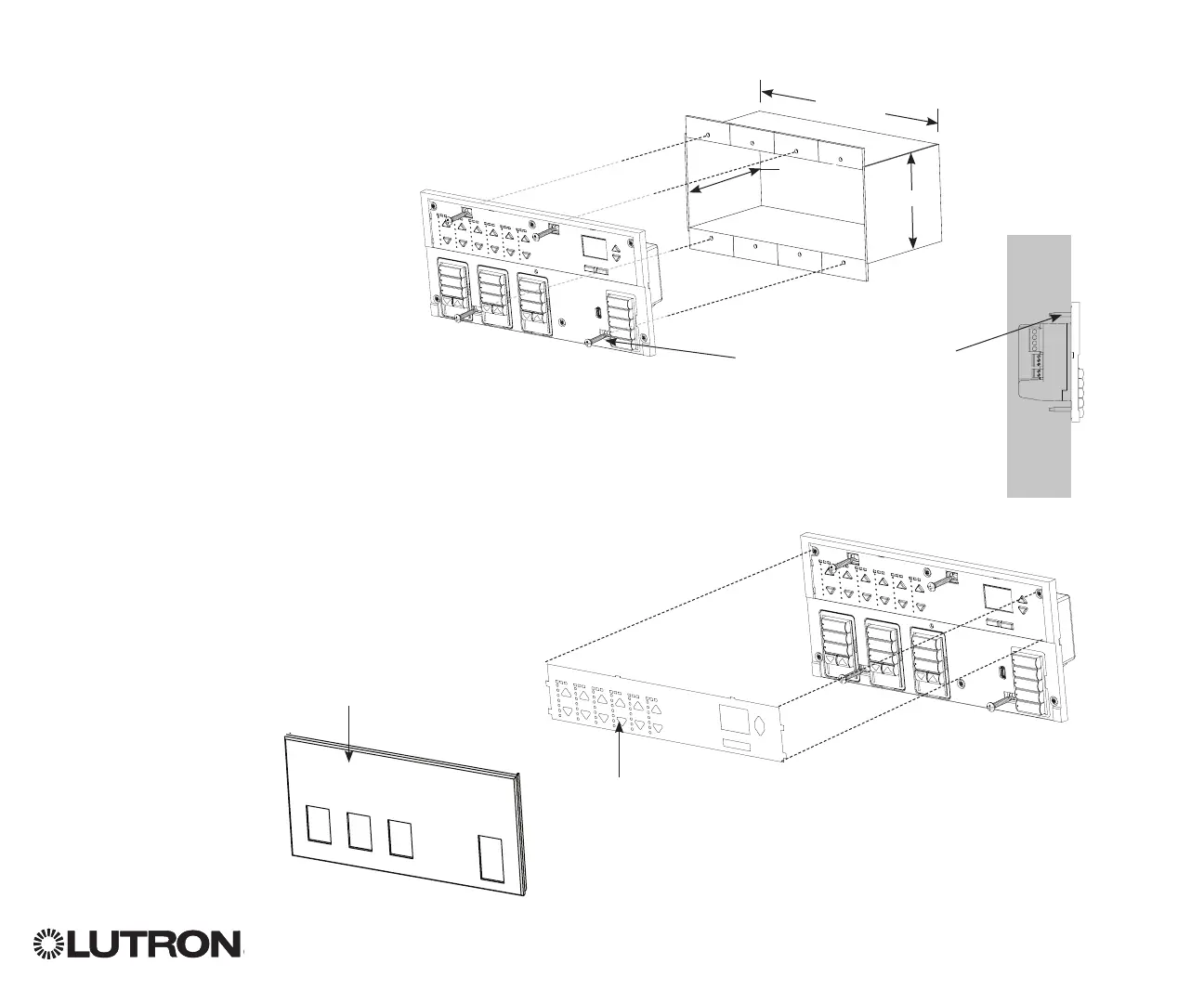

1. Instale o relógio temporizador QS na
caixa deembutir, como mostrado na
figura, usandoos quatro parafusos
fornecidos.
Nota: siga todas as normas locais
e nacionais ao instalar a fiação IEC
PELV / NEC® Class 2 usando fiação de
voltagem de linha/rede.
2. Verifique a instalação.
3. Restabeleça a alimentação.
4. Coloque a cobertura de proteção na o
relógio temporizador QS.
Nota: ao apertar os parafusos
demontagem, certifique-se de
que a tampa com dobradiça e o
espelho abram totalmente, como
mostrado.
Parede
200 mm
87 mm
95 mm
Cobertura de proteção
(apliqueapós a instalação)
Placa
(utilizar depois da instalação)
