Guia de instalação e operação do relógio temporizador QS 10
®
Para associar ou desassociar cortinas com um grupo de
botões de cortinas:
1. Entre no modo de programação de cortinas no grupo de
botões de cortinas da unidade de controle GRAFIK Eye®
QS para o qual deseja atribuir cortinas: Pressione e segure,
simultaneamente, os botões superior (abrir) e inferior (fechar)
por 3 segundos. Os LEDs desses botões piscarão.
As cortinas que não estão atribuídas se moverão para cima
(abrir) e as cortinas que estão atribuídas se moverão para
fechar (para baixo).
2. Toque no botão superior (abrir) para iniciar aatribuição.
3. Toque no botão superior (abrir) repetidamente para alternar
para frente entre os endereços; toque no botão inferior
(fechar) para alternar para trás.
4. Pressione o botão inferior do grupo decortinas para
associar a cortina. Pressioneo botão aumentar para
desassociar a cortina.
5. Saia do modo de programação de cortinas: Pressione e
segure, simultaneamente, osbotões superior (abrir) e inferior
(fechar) por3 segundos. Os LEDs desses botões pararão de
piscar.
É possível associar os grupos de botões de cortinas o relógio
temporizador QS com as cortinas, de modo que os botões
de cortinas podem controlar diretamente as cortinas.
Associação de cortinas/cortinas QS

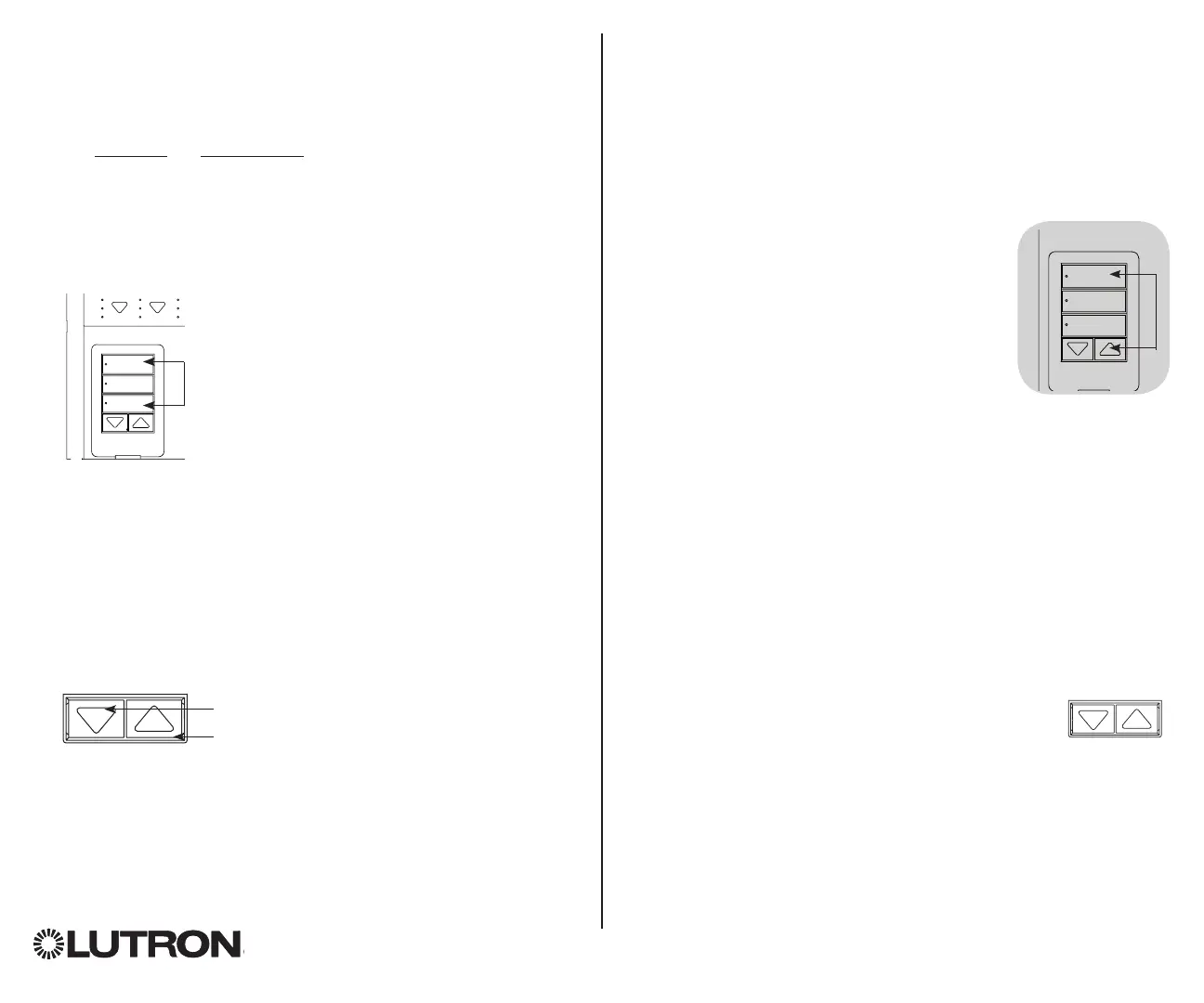

Pressione e mantenha
pressionados os botões
superior (abrir)einferior
(fechar) nogrupo de
botões decortina na
relógio temporizador QS
paraentrar ou sair do modo
deprogramação de cortinas.
OK
1 2 3 4 5 6
Abrir
Pré-prog
Fechar
Botão diminuir:
pressione para associar
Botão aumentar:
pressione para
desassociar
Ajuste das preferências de cortinas
Configuração de limites
Nota: entrar no Modo de configuração delimite poderá fazer
com que as cortinas se movam aproximadamente 200 mm para
cima ou para baixo. Certifique-se de que cada cortina esteja
posicionada de modo que o tecido possa se mover com
segurança 200 mm para cima ou para baixo antes de entrar
no Modo de configuração delimite.
1. Em qualquer grupo de botões de cortinas,
pressione e mantenha pressionados
simultaneamente os botões superior
eaumentar. Os LEDs ao lado dos botões
superior e inferior se alternarão.
A qualquer momento enquanto estiver no
Modo de configuração de limite, é possível
mover todas as cortinas juntas até seu
limitede abertura atual tocando duas
vezes no botão superior, ou a seu limite
defechamento atual tocando duas vezes
nobotão inferior.
Nota: Os dispositivos de soluções de ligação electrónica de
janelas (EDU's) têm que estar primeiro associados a
um grupo de botões de sombra antes que possam ser
ajustados os seus parâmetros.
2. Selecione a EDU que deseja ajustar usando o botão superior
no grupo de botões de cortinas. Cada vez que o botão superior
épressionado e liberado, uma EDU diferenteque está atribuída
para aquele grupo de botões de cortinas abrirá e fechará
aproximadamente 200 mm para indicar que está selecionada.
Toque no botão superior até que a EDU para a cortina que
deseja ajustar se mova. (Também é possível usar o botão
inferior, quese move ao longo das EDUs atribuídas naordem
inversa.)
3. Ajuste a EDU selecionada até o nível desejado
para o limite de abertura (o máximo de abertura
permitido para a cortina) usando os botões
Aumentar e Diminuir.
4. Pressione e segure o botão superior no grupode botões de
cortina por 5 segundos para armazenar a posição atual como
limite de abertura. O LED ao lado dos botão superior piscará
rapidamente por 2 segundos.
(continuação)
OK
12
3
4
5
6
