CONTROLLI & INDICATORI
1 • CONNETTORI D’INGRESSO FRONT: Collegare i cavi di uscita Pre della vostra unità
principale ai connettori d’ingresso dell`amplificatore. Questo ingresso piloterà lo stadio finale
della sezione FRONT.
2 • REGOLAZIONE DEL GUADAGNO DI INGRESSO FRONT: La sensibilità di ingresso varia
da 200mV a 4V. Quando dovete collegare un’unità che possiede uscite preamplificate del tipo
RCA, procedere nel seguente modo:
a) Collocare il controllo di volume della vostra unità a 3/4 dell`uscita massima
b) Girate il controllo del guadagno d’ingresso dell`amplificatore in modo da ottenere la massi
ma pressione sonora ma senza alcuna distorsione.
3 • SELETTORE DEL CROSSOVER FRONT: permette la selezione del modo di uscita
delll’amplificatore attivando il filtro Low-Pass o High-pass.
a) Flat, l’amplificatore riproduce tutta la gamma di frequenze da
20Hz a 20kHz.
b) High-Pass, l’amplificatore riprodurrà una gamma di frequenze
che vanno da 20Hz fino a 30Hz o da 20Hz fino a 600Hz e nella
gamma compresa fra 30Hz e 600Hz,
c) Low-Pass, l’amplificatore riprodurrà una gamma di frequenze
che va da 20Hz fino a 30Hz o da 20Hz fino a 600Hz e nella
gamma compresa fra 30Hz e 600Hz
4 • REGOLAZIONE CONTINUA DELLE FREQUENZE LOW-PASS O HIGH-PASS FRONT:
una volta inserito il filtro, high pass o low-pass, si può regolare una gamma di frequenze
compresa fra 30Hz a 600Hz.
5 • SELETTORE DEL MODO D’INGRESSO 4CH/2CH: Permette di selezionare la
configurazione d’ingresso dell’amplificatore nei seguenti modi:
a) “4ch” bisogna collegare tutti e 4 i connettori d’ingresso alle uscite preamplificate dell’unità
per far funzionare i 4 canal dell’amplificatore,
b) “2ch” bisogna collegare solo i 2 connettori dell’ingresso Front alle uscite preamplificate
dell’unità per far funzionare i 4 canali dell’aplificatore.
6 • SELETTORE DEL MODO D’USCITA 4CH/3CH/2CH: Permette di selezionare la
configurazione d’uscita dell’amplificatore nei seguenti modi:
a) “4ch” in uscita funzionano 4 canali, in questo modo l’amplificatore può funzionare con
una configurazione stereo 4 canali,
b) “3ch” in uscita funzionano 3 canali e in questo modo l’amplificatore può funzionare con
una configurazione 2 canali stereo e 1 canale mono,
c) “2ch” in uscita funzionano 2 canali e in questo modo l’amplificatore può funzionare con
una configurazione 2 canali mono.
7 • SELETTORE DEL CROSSOVER REAR: permette la selezione del modo di uscita
delll’amplificatore attivando il filtro Low-Pass o High-pass.
a) Flat, l’amplificatore riproduce tutta la gamma di frequenze da
20Hz a 20kHz.
b) High-Pass, l’amplificatore riprodurrà una gamma di frequenze
che vanno da 20Hz fino a 30Hz o da 20Hz fino a 600Hz e nella
gamma compresa fra 30Hz e 600Hz,
c) Low-Pass, l’amplificatore riprodurrà una gamma di frequenze
che vanno da 20Hz fino a 30Hz o da 20Hz fino a 600Hz e nella
gamma compresa fra 30Hz e 600Hz,

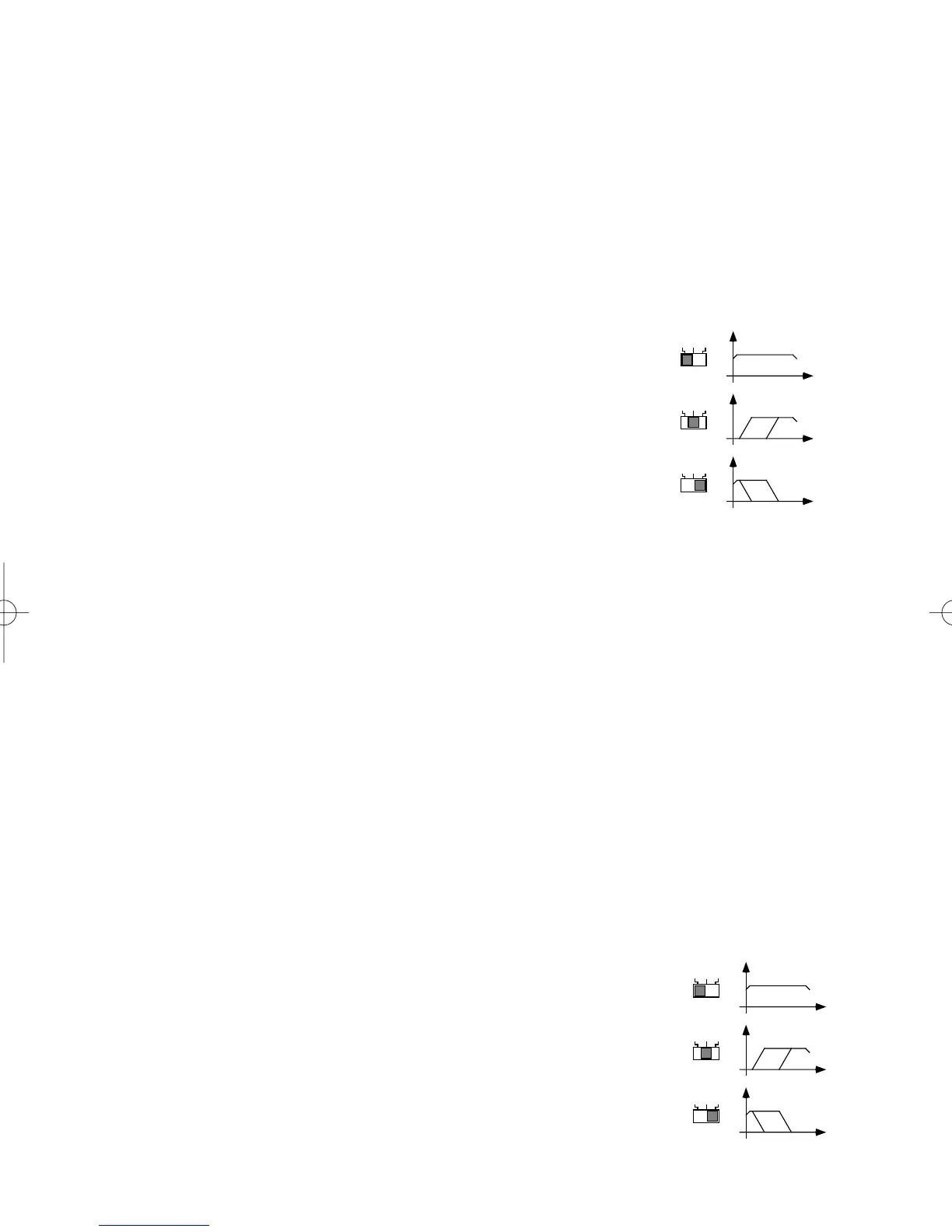

Flat HI Low
20Hz 20KHz
Flat HI Low
30Hz 600Hz
Flat HI Low
30Hz 600Hz
Flat HI Low
20Hz 20KHz
Flat HI Low
30Hz 600Hz
Flat HI Low
30Hz 600Hz
