CONTROLES & INDICADORES
1 • CONECTORES DE ENTRADA FRONT: enlazar los cables de salida Pre de la unidad
principal con los conectores de entrada del amplificador. Esta entrada pilotará el estadio final
de la sección FRONT.
2 • AJUSTE DE LA GANANCIA DE ENTRADA FRONT:
la sensibilidad de entrada varía de 200mV a 4V. Cuando tengan que
conectar una unidad que cuenta con salidas preamplificadas de tipo
RCA, procedan del siguiente modo:
a) Colocar el control de volumen de la unidad a _ de la salida
máxima
b) Girar el control de ganancia de entrada del amplificador de tal
manera de obtener la máxima presión sonora pero sin ninguna
distorsión.

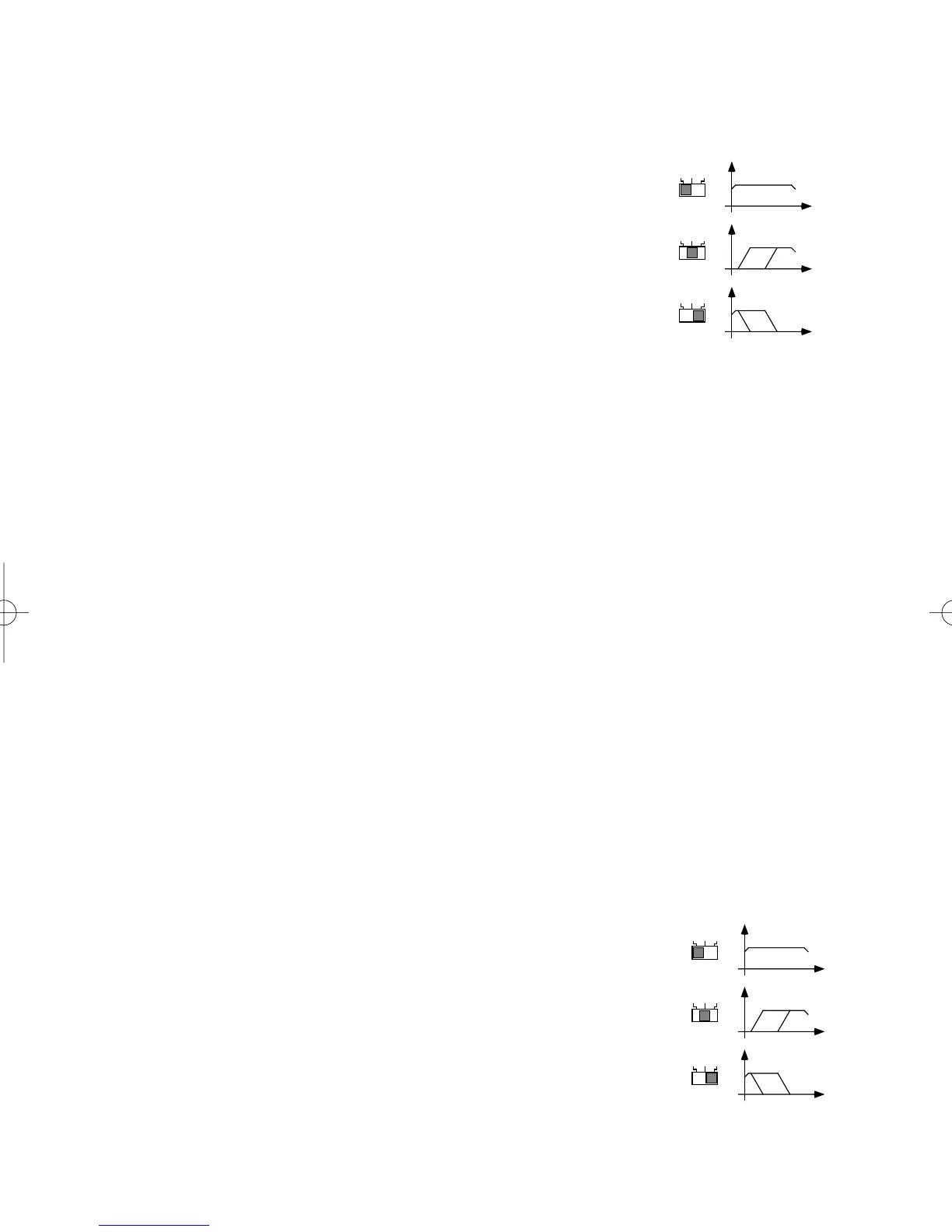

3 • SELECTOR DEL CROSSOVER FRONT: permite seleccionar el modo de salida del
amplificador activando el filtro Low-Pass o High-Pass.
a) Flat el amplificador reproduce toda la gama de frecuencias de 20Hz a 20kHz.
b) High-Pass, el amplificador reproducirá una gama de frecuencias que van de 20Hz a
30Hz o desde 20Hz hasta 600Hz y en la gama comprendida entre 30Hz y 600Hz.
c) Low-Pass, el amplificador reproducirá una gama de frecuencias que va de 20Hz a 30Hz
o desde 20Hz hasta 600Hz y en la gama comprendida entre 30Hz y 600Hz.
4 • REGULACIÓN CONTINUA DE LAS FRECUENCIAS LOW-PASS O HIGH-PASS FRONT:
una vez colocado el filtro, high pass o low pass, se puede regular una gama de frecuencias
comprendida entre 30Hz y 600Hz.
5 • SELECTOR DEL MODO DE ENTRADA 4CH/2CH: permite seleccionar la configuración
de entrada del amplificador de los siguientes modos:
a) “4ch”, hay que conectar los 4 conectores de entrada a las salidas preamplificadas de la
unidad de tal manera que funcionen los cuatro canales del amplificador.
b) “2ch”, hay que conectar sólo los dos conectores de entrada Front a las salidas
preamplificadas de la unidad, de tal manera que funcionen los 4 canales del amplificador.
6 • SELECTOR DEL MODO DE SALIDA 4CH/3CH/2CH: permite seleccionar la configuración
de salida del amplificador de los siguientes modos:
a) “4ch” en la salida funcionan 4 canales, de esta manera el amplificador puede funcionar
con una configuración estéreo de 4 canales.
b) “3ch” en la salida funcionan 3 canales, de esta manera el amplificador puede funcionar
con una configuración de 2 canales estéreo y un canal mono.
c) “2ch” en la salida funcionan 2 canales, de esta manera el amplificador puede funcionar
con una configuración de 2 canales mono.
7 • SELECTOR DEL CROSSOVER REAR: permite seleccionar el modo de salida del
amplificador activando el filtro Low-Pass o High-pass.
a) Flat, el amplificador reproduce toda la gama de frecuencias de
20Hz a 20kHz.
b) High-Pass, el amplificador reproducirá una gama de frecuencias
que van de 20Hz a 30Hz o desde 20Hz hasta 600Hz y en la gama
comprendida entre 30Hz y 600Hz.
c) Low-Pass, el amplificador reproducirá una gama de frecuencias
que va de 20Hz a 30Hz o desde 20Hz hasta 600Hz y en la gama
comprendida entre 30Hz y 600Hz.
Flat HI Low
20Hz 20KHz
Flat HI Low
30Hz 600Hz
Flat HI Low
30Hz 600Hz
Flat HI Low
20Hz 20KHz
Flat HI Low
30Hz 600Hz
Flat HI Low
30Hz 600Hz
