LT20A / LT30 Series
(G) 7

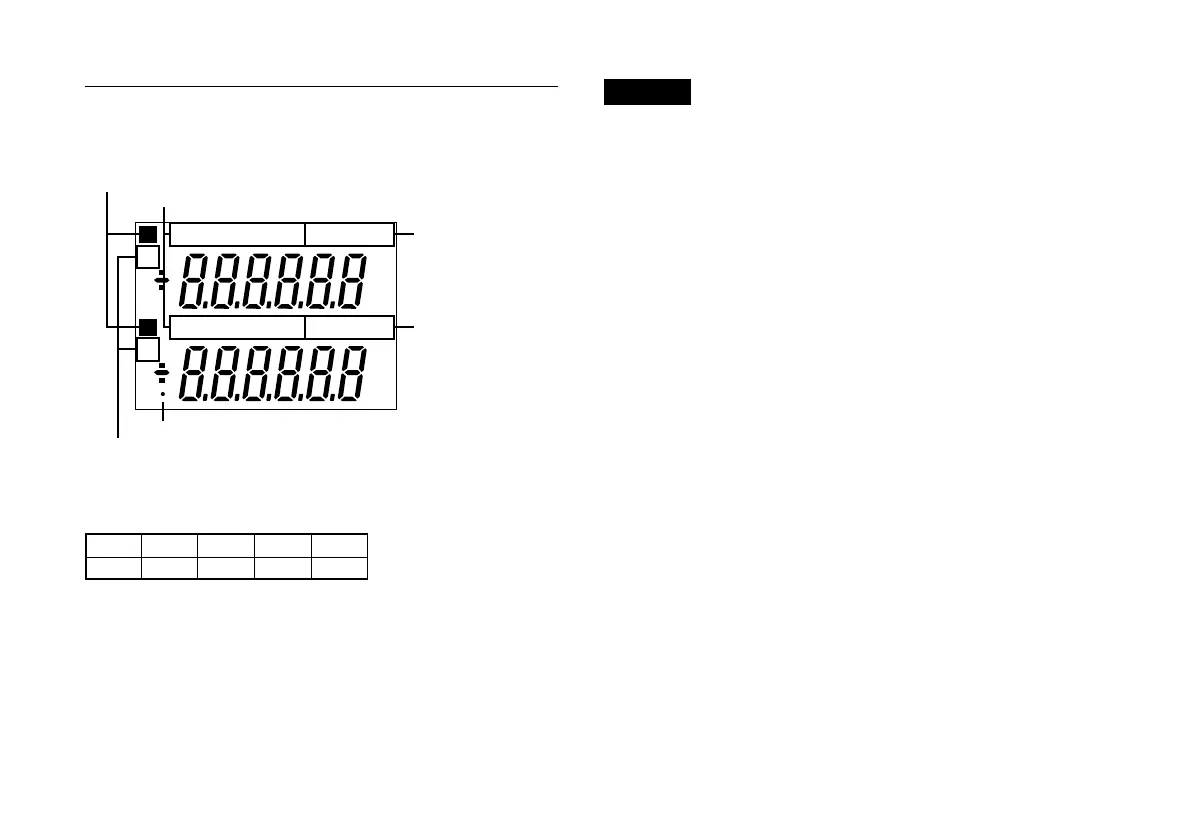

Hauptanzeige
Zeigt die gemessenen Werte, die Einstellwerte für die
verschiedenen Betriebsarten, Alarme usw. an.
Hinweis
Falls die obere Anzeige A+B und die untere Anzeige A
gewählt worden sind, werden die Komparator-Einstellwerte
von Kanal A auf die Ober- und Untergrenze angewandt.
Falls die obere Anzeige A+B gewählt worden ist, kann die
untere Anzeige nur zur Anzeige des aktuellen Wertes
des gewählten Kanals benutzt werden, und kann keine
andere Bedienung darauf ausgeführt werden.
Anzeige für Voreinstellungszustand
Bei Anzeige von P wird der Voreinstellwert eingegeben.
Anzeige für Spitzenwertarretierung
Bei Anzeige von MAX/MIN/P-P handelt es sich bei den
angezeigten Daten um Maximalwert/Minimalwert/
MaximalwertMinimalwert.
Wenn kein von ihnen angezeigt ist, dann wird der aktuelle
Wert angezeigt.
Anzeige für Komparator-Obergrenze
Diese Anzeige erscheint, wenn der Komparatorwert
eingestellt worden ist, wobei die oberen Ziffern die
Obergrenze darstellen.
Anzeige für Komparator-Untergrenze
Diese Anzeige erscheint, wenn der Komparatorwert
eingestellt worden ist. Die unteren Ziffern stellen die
Untergrenze dar.
Beim LT20A-101B/201B und LT30-1GB/2GB können bis
zu vier verschiedene Einstellungen für die Komparator-
Ober- und -Untergrenze (CPH1 bis CPH4 und CPL1 bis
CPL4) gespeichert werden.
Die Modelle LT20A-101/201/101C/201C und LT30-
1G/2G/1GC/2GC verfügen jeweils nur über eine
Einstellung.
Tastensperrenanzeige
Leuchtet auf, wenn die Tastensperre aktiviert wird; erlischt
wenn die Tastensperre aufgehoben wird.
Anzeige für
Komparator-
Obergrenze
Anzeige des gewählten Kanals (Zweikanalmodell):
Eine dieser vier Anzeigen wählen.
Oben AA+BA+BA+B
Unten
BAB
A : Messdaten vom Messtasten-Eingangskanal A
B : Messdaten vom Messtasten-Eingangskanal B
A+B : Summe der Daten von Kanal A und B
Um Berechnungen wie AB oder A+B auszuführen, ist die
Richtung von A oder B auf + oder “–” zu ändern.
(Anfangseinstellungen)
Anzeige für
Komparator-
Untergrenze
Anzeige für Spitzenwertarretierung
Anzeige für Voreinstellungszustand
Anzeige des gewählten Kanals
mm
M A X M I N P P C P H1 2 3 4
P
mm
M A X M I N P P C P L1 2 3 4
P
A
B
Tastensperrenanzeige
