LT20A / LT30 Series
9-5. 出力方法
RS-232Cから測定データを出力するには、以下の4つの方法
を選ぶことができます。
 q
初期設定: (出荷時)
機械式接点出力(リレー、スイッチなど)を入力すると
きのモードです。“L”レベル後20ms後にデータが確定
し、出力されます。
 w
初期設定:
電子式接点出力(トランジスタなど)を入力するときの
モードです。ただし、入力信号にチャタリングが発生
しないことが必要です。“L”レベルでデータを確定し
て出力します。

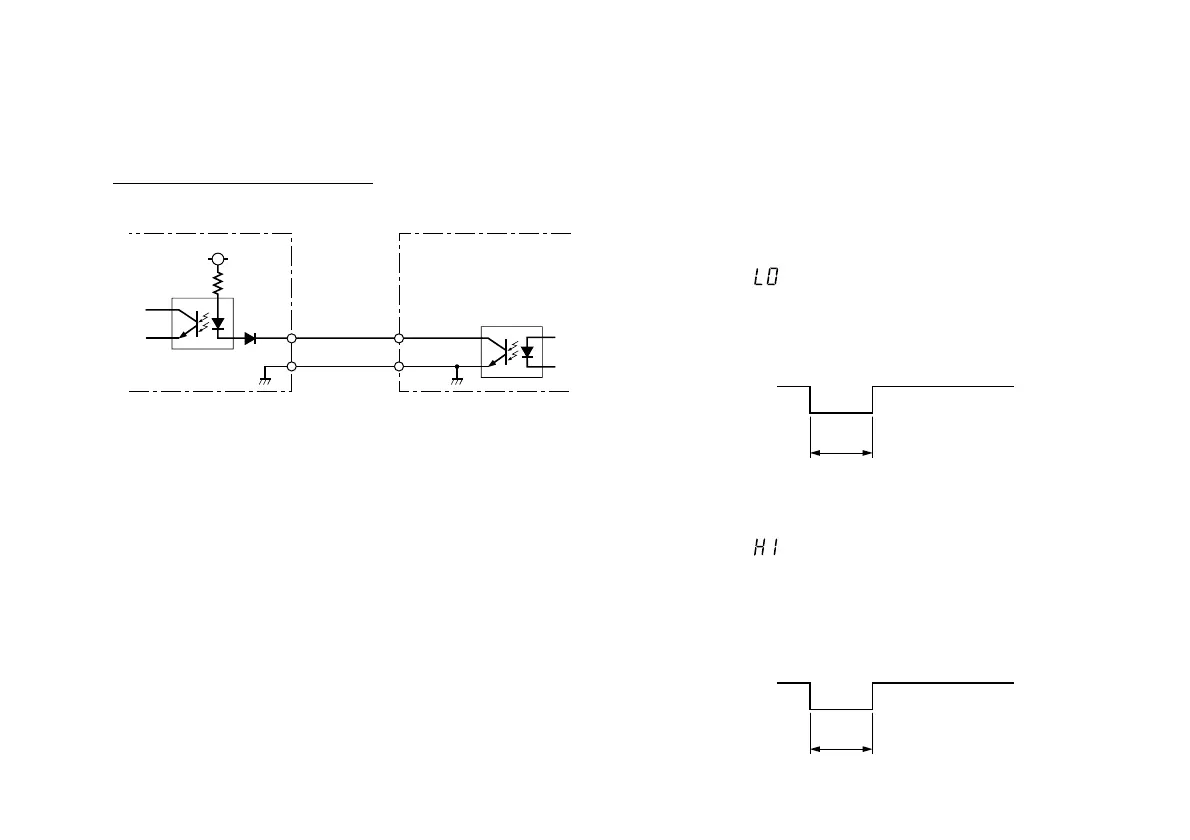

9-4. RS-TRG回路
入力回路:I/Oコネクタ(共通)y

GND
OUT
IN
–COM
5 V
1 k
 
RS-TRG
MIN. 20 ms
RS-TRG
MIN. 0.1 ms
