LT20A / LT30 Series
36 (G)
9-2. Anschluss eines Personal-Computers
Benutzen Sie das RS-232C-Kabel DZ252 oder DZ253A
(gesondert erhältlich) zum Anschluss eines Personal-Computers.
(Siehe “9-6. Befehlsübersicht”.)
Hinweis
Die abgeschirmten Kabel der Steckverbinder DZ252 und
DZ253A werden mit dem FG der Anzeigeeinheit verbunden.
Bei dem an den Personal-Computer anzuschließenden Stecker
des Kabels DZ252 bzw. DZ253A handelt es sich um einen 9-
poligen bzw. 25-poligen D-sub Stecker. Bitte überprüfen Sie die
Form des RS-232C-Anschlusses am Personal-Computer, bevor
Sie das Kabel für Anschluss kaufen. Wenn Sie noch Fragen
haben, wenden Sie sich bitte an Ihren Händler.

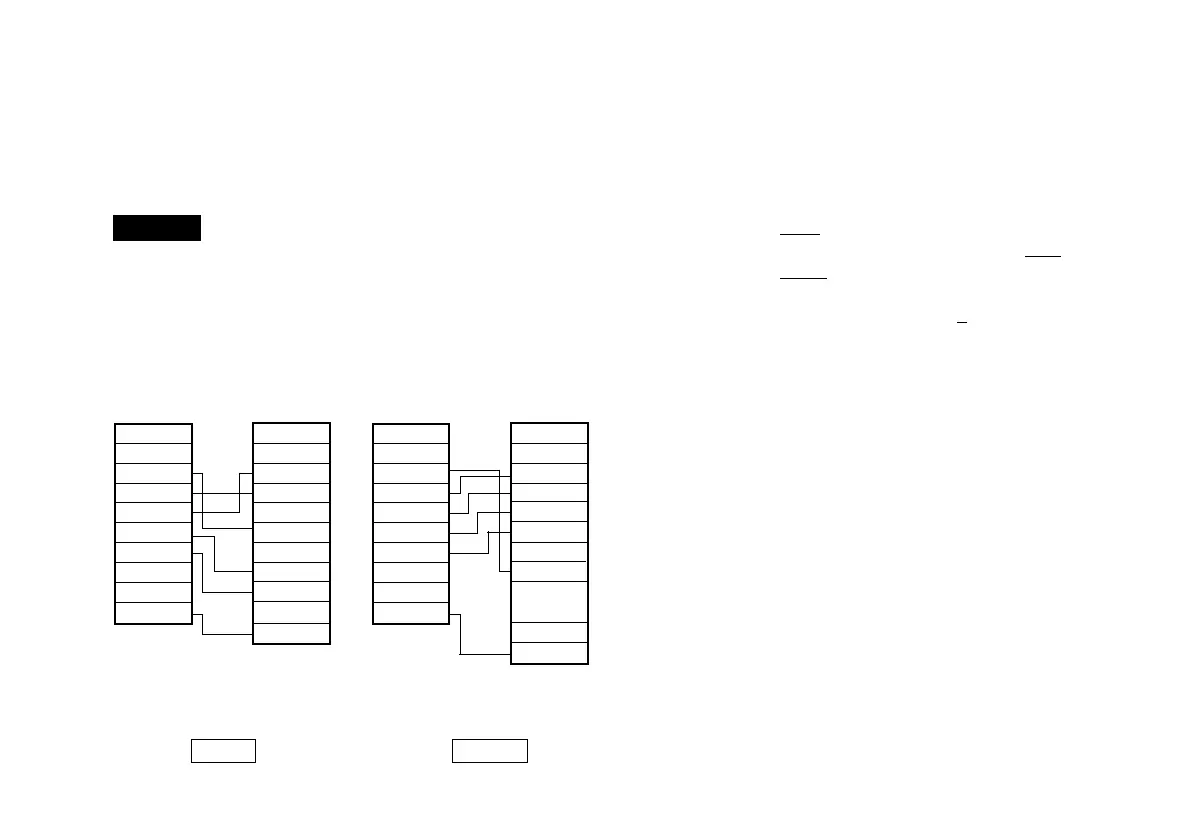

Anschluss
Pol Nr.
1
2
3
4
5
6
7
8
Kasten
Pol Nr.
1
2
3
4
5
6
7
8
9
Kasten
Pol Nr.
1
2
3
4
5
6
7
8
Kasten
Pol Nr.
1
2
3
4
5
6
7
bis
25
Kasten
9-poligen D-sub
Buchse
8-poligen
Mini-DIN
25-poligen D-sub
Stecker
DZ252 DZ253A
Personal-
computer
Personal-
computer
9-3. RS-232C-Schnittstelle
1. Signal (Übereinstimmung mit EIA-RS-232C)
Signale : Asynchron, Start-Stopp-System, Vollduplex
Datenübermittlungsgeschwindigkeit:
2400, 9600, 19200, 38400 bps
Datenlänge : Umschaltbar zwischen 7 oder
8 Bit
Parität:
Keine, ungerade oder
gerade Parität wählbar.
Stopp-Bits : Umschaltbar zwischen
1 oder 2 Stopp-BIts
Kabellänge : Max.15m
• Die Umschaltung der verschiedenen Parameter
erfolgt in den Ersteinstellungen. (Seite 16)
• Bei den unterstrichenen Punkten handelt es sich um
die werkseitigen Einstellungen.
LT20A/LT30LT20A/LT30
Abgeschirmtes
Kabel
8-poligen
Mini-DIN
Abgeschirmtes
Kabel
