Magnescale LT20A Series User Manual

(J) 31
LT20A / LT30 Series

表示ユニットで設定されている4組のコンパレート値を選択
できます。

DRQが“L”(ON)の間、表示および出力(BCD、I/Oコネクタ
合否判定)は保持されています。
(初期設定でBCD出力形態を
に設定した場合は、DRQ
が“H”(OFF)になるとBCD出力データのみ保持します。)
ただし、 I/Oコネクタ(共通) wrピンの初期設定を出荷時の
から に変更すると、表示と I/Oコネクタ 合否判定の保持機
能は
I/Oコネクタ(共通) wrピンのみが有効となり、DRQの保持
はBCDの出力データのみとなります。

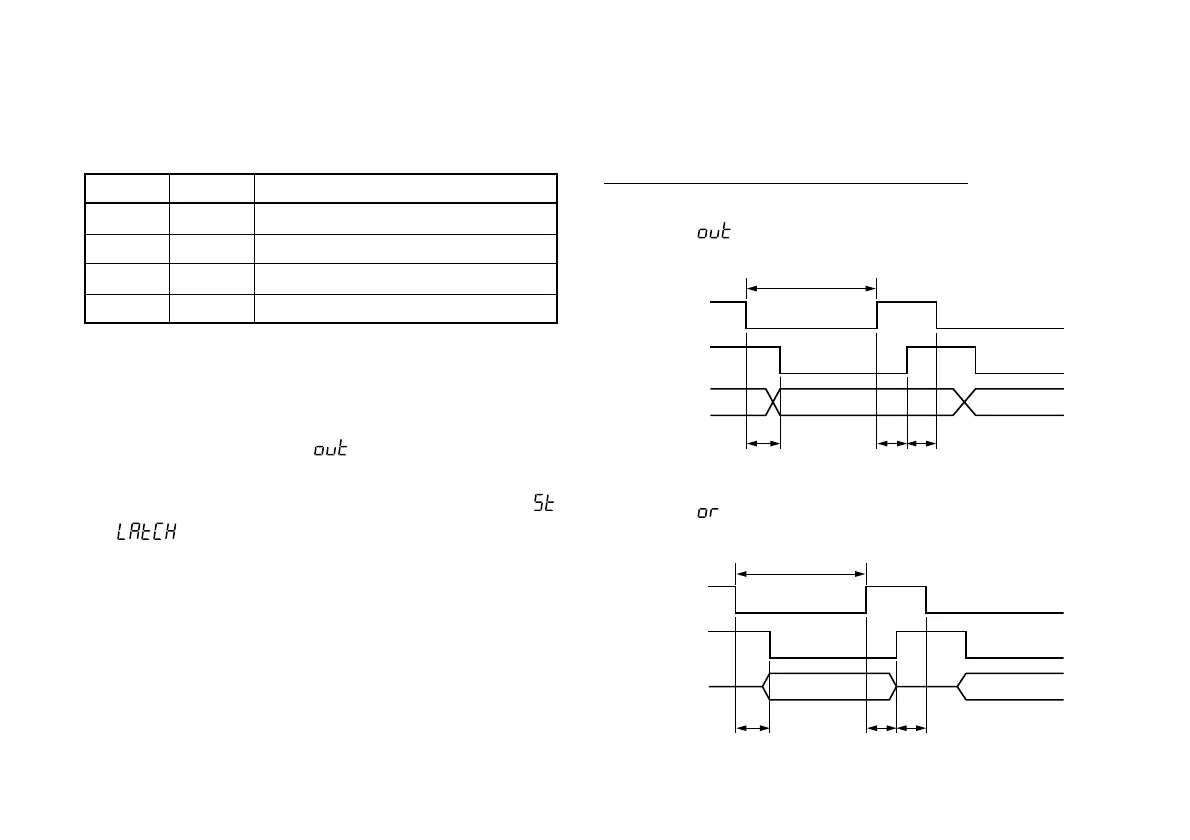

8-2. 信号タイミング
q〜@4データ、#0DRQ入力、#1READY出力
• 初期設定
のとき(出荷時の設定P15参照)
• 初期設定
のとき
#5
H
L
H
L

CPH1、CPL1
CPH2、CPL2
CPH3、CPL3
CPH4、CPL4
#6
H
H
L
L
DRQ (IN)
READY (OUT)
DATA (OUT)
MAX. 0.2 ms MAX. 0.2 ms
MIN. 1 ms
MIN. 0.2 ms
DRQ (IN)
READY (OUT)
DATA (OUT)
MAX. 0.2 ms MAX. 0.2 ms MIN. 0.2 ms
MIN. 1 ms
