8. BCD出力(BCDモデルのみ)
BCDコネクタからは現在値、最大値、最小値、P-P値のデー
タが出力されます。また、アラーム出力、コンパレート値選
択入力、測定モード(現在値、最大値、最小値、P-P値)選択
入力の機能があります。出力はすべてIC“74LS06”相当の
オープンコレクタです。2CHモデルについては、ACH、B
CHとも同じ機能です。

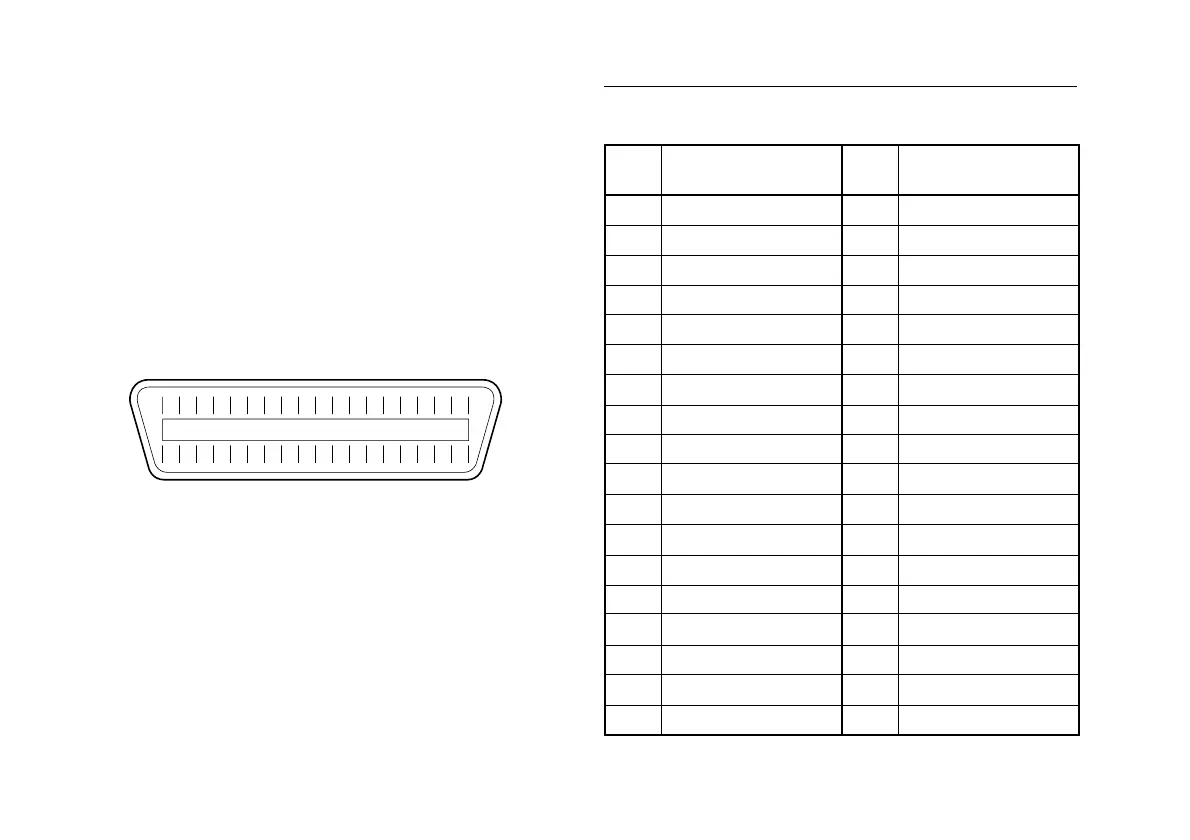

8-1. 端子配列


ヒロセ電機株式会社製
DX10-36S(表示ユニット側リセプタクル)
DX40-36P(プラグ:付属品)
DX-36-CV(プラグケース:付属品)


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18


19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

1桁目Q1(A)
Q2(B)
Q3(C)
Q4(D)
2桁目Q1(A)
Q2(B)
Q3(C)
Q4(D)
3桁目Q1(A)
Q2(B)
Q3(C)
Q4(D)
4桁目Q1(A)
Q2(B)
Q3(C)
Q4(D)
5桁目Q1(A)
Q2(B)

Q3(C)
Q4(D)
6桁目Q1(A)
Q2(B)
Q3(C)
Q4(D)
M-VALID
GND
GND
GND
SIGN(極性)出力
DRQ入力
READY出力
MOD0
MOD1
アラーム出力
コンパレート値選択A
コンパレート値選択B
端子内容
18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
1936 2021222324252634 33 32 31 30 2935 28 27
