Magnescale LT20A Series User Manual

(J) 25
LT20A / LT30 Series
7 6 5 4 3 2 1 7 6 5 4 3 2 1
1 2 3 4 5 6 7
AB
FG +V 0V
DC IN
I/OI/O

I/O
7. I/Oコネクタ入出力
表示ユニット背面のI/Oコネクタには、コンパレータ機能に
よる合否判定出力、スタート入力、ポーズ入力、RS-232Cト
リガ入力、リセット入力機能があります。

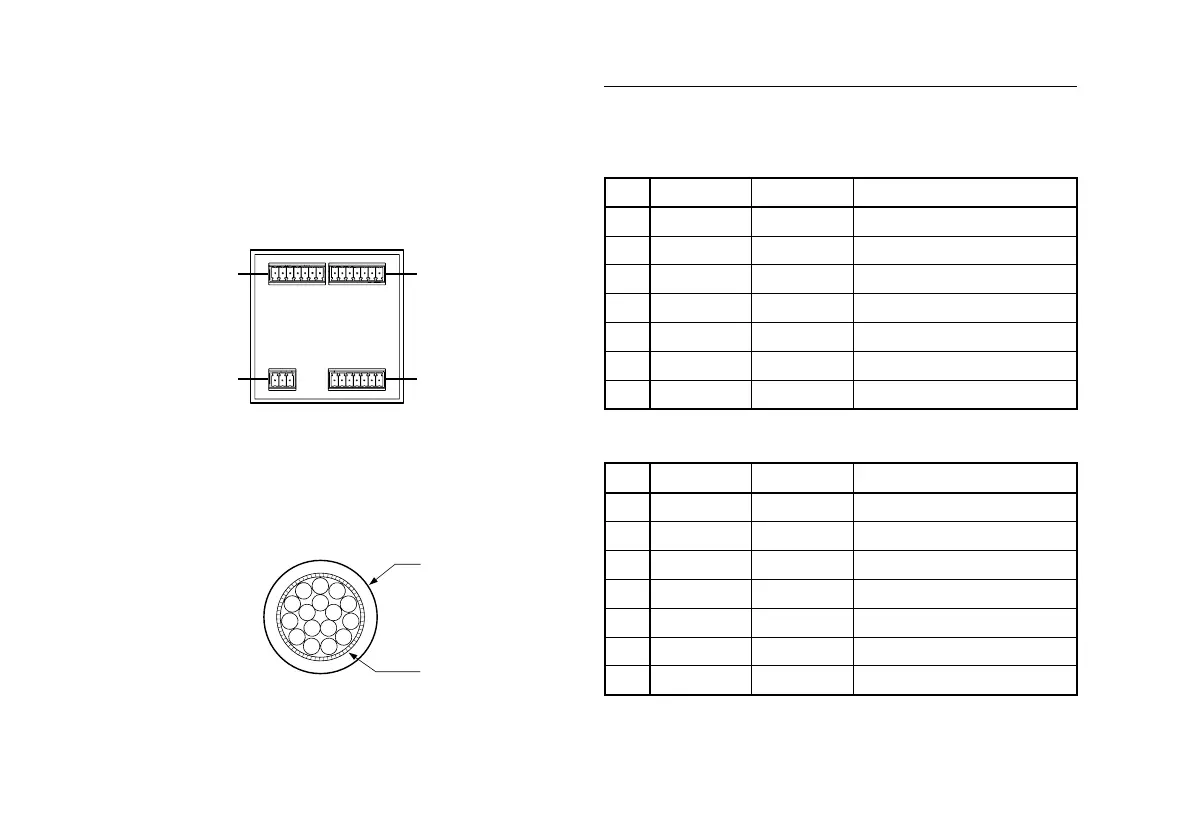

7-1. 端子配列

• 接続用ケーブルにはシールド線を使用し、シールドを表
示ユニットのFG端子に接続してください。
(シールド線はお客様で別途、ご用意ください。)

使用コネクタ:
フェニックスコンタクト社製
MC1.5/7-ST-3.5(付属品)
I/Oコネクタ内容
(「4-3.機能説明」参照)
I/OコネクタA
   
1GND −
2 NC − 接続禁止
3 RESET(A) IN リセット入力 (ACH)
4 LO(A) OUT 合否判定出力Low(ACH)
5 GO(A) OUT 合否判定出力Go(ACH)
6 HI(A) OUT 合否判定出力High(ACH)
7GND −
I/OコネクタB(1CHモデルにはありません)
   
1GND −
2 NC − 接続禁止
3 RESET(B) IN リセット入力 (BCH)
4 LO(B) OUT 合否判定出力Low(BCH)
5 GO(B) OUT 合否判定出力Go(BCH)
6 HI(B) OUT 合否判定出力High(BCH)
7GND −


