(J) 7
LT20A / LT30 Series
mm
M A X M I N P — P C P H1 2 3 4
P
mm
M A X M I N P — P C P L1 2 3 4
P
A
B

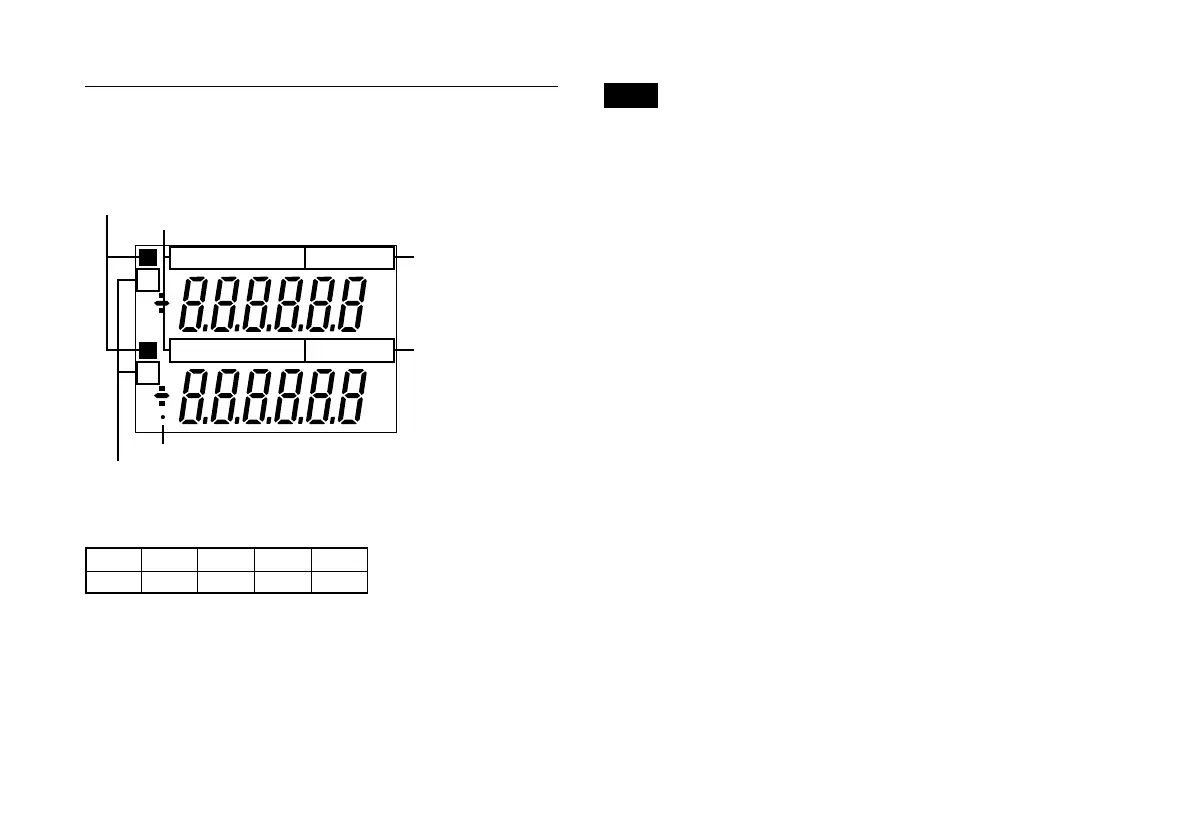

メイン表示部
測定データ、各種モード設定データ、アラーム表示などが
表示されます。
選択CH表示
2CHモデルの場合以下の4種を選ぶことができます。
• A : 測長ユニット入力ACHの測定値
B : 測長ユニット入力BCHの測定値
A＋B: ACHとBCHのデータを加算したもの
• A−B、−A＋Bなどの演算を行ないたい場合は、Aおよび
Bのディレクションを“＋”と“−”に切り換えて対応しま
す。(初期設定)
注意
• 上段A＋B、下段Aを選択した場合、上段下段ともACHの
コンパレート設定値が適用されます。
• 上段にA＋Bを選択した場合の下段表示は、下段に選択し
たCHの現在値モニター表示となり、操作はできません。
プリセット状態表示
プリセット値がセットされているときにPが表示されます。
ピークホールド表示
MAX : 最大値を表示
MIN : 最小値を表示
P-P : (最大値−最小値)を表示
上記3つが表示されていないときは現在値を表示しています。
コンパレート上限値設定表示
コンパレート値設定時に表示され、上段の数値が上限値で
あることを表しています。
コンパレート下限値設定表示
コンパレート値設定時に表示され、下段の数値が下限値で
あることを表しています。
• LT20A-101B/201B、LT30-1GB/2GBについてはCPH1−
CPH4、CPL1−CPL4の各々4種類までの設定値をメモリす
ることができます。
• LT20A-101/201/101C/201C、LT30-1G/2G/1GC/2GC
の設定は1種類です。
キーロック表示
キーロック時点灯、キーロック解除時消灯します。
上段 A A＋B A＋B A＋B
下段 B A B なし
