Maico PP 45 O User Manual

11 Remplacement de filtre, nettoyage des appareils
100

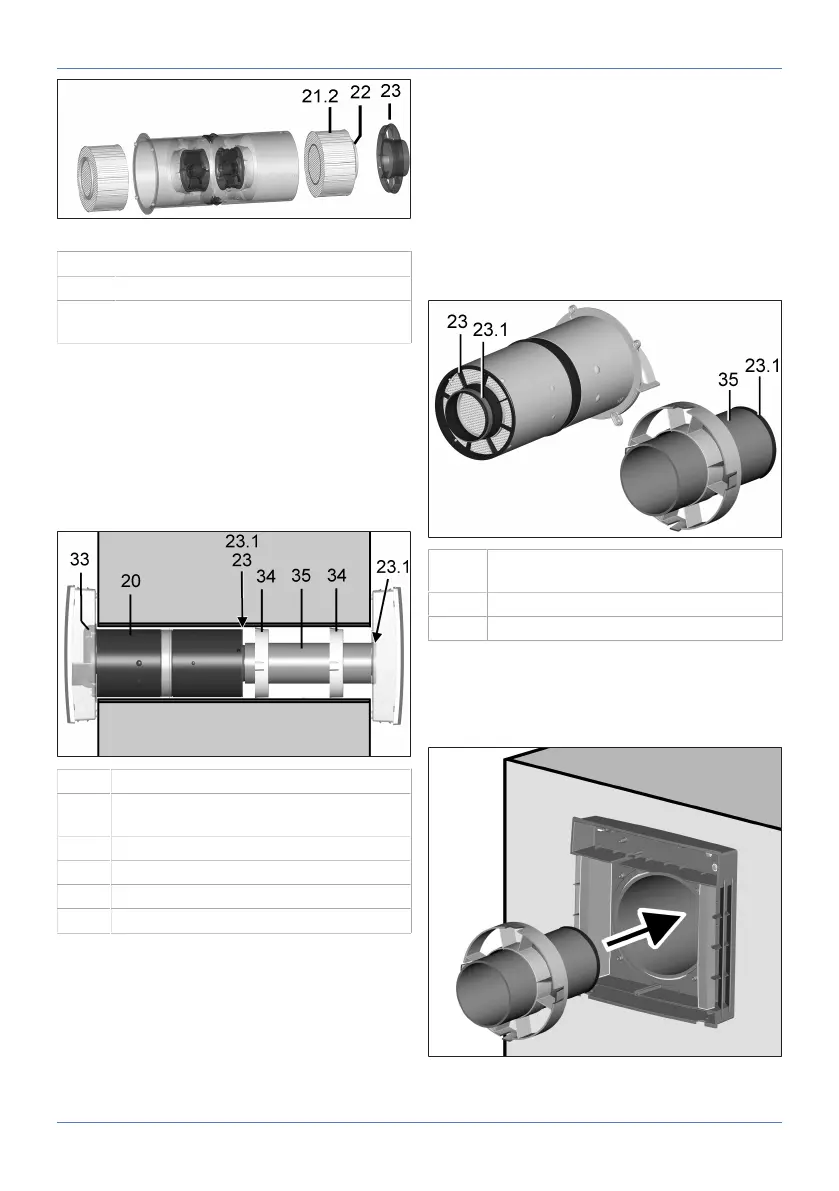

21.2 Caloporteur céramique
22 Joint profilé
23 Module d'insertion pour distributeur de
fluide
Enlever ensuite le module d'insertion du distribu-
teur de fluide (4 rivets en plastique → Nettoyage
de l'appareil de ventilation PP45 [}97]) et retirer
le distributeur de fluide de l'unité d'insertion. Reti-
rer le joint profilé et démonter le caloporteur céra-
mique. Rincer à l'eau les deux caloporteurs et
laisser sécher.
6. Assembler le module d'insertion dans l'ordre
inverse. N'installer que des caloporteurs secs.
20 Module d'insertion
23 Module d'insertion pour distributeur de
fluide
23.1 Ruban isolant
33 Capot intérieur de distributeur de fluide
34 Bague de centrage
35 Rallonge tubulaire
ATTENTION Endommagement de la maçonne-
rie par de l'eau de condensation, si un ruban
isolant n'est pas correctement collé sur le
module d'insertion du distributeur de fluide et
à la fin de la rallonge/ n'est pas étanchéifié et
que toute l'unité n'est pas introduite jusqu'à
la butée.
Avant le montage, s'assurer que les rubans iso-
lants affleurent sur le côté frontal (bout-à-bout),
ne sont pas superposées et ne se chevauchent
pas.
23 Module d'insertion pour distributeur de
fluide
23.1 Ruban isolant
35 Rallonge tubulaire
7. S'assurer que le ruban isolant affleure de tous
les côtés à la fin du distributeur de fluide et à
la fin de la rallonge. Celui-ci ne doit présenter
aucune lacune ou fissure afin d'empêcher l'in-
filtration d'air dans la gaine murale.
