11 Filterwechsel, Gerätereinigung
31

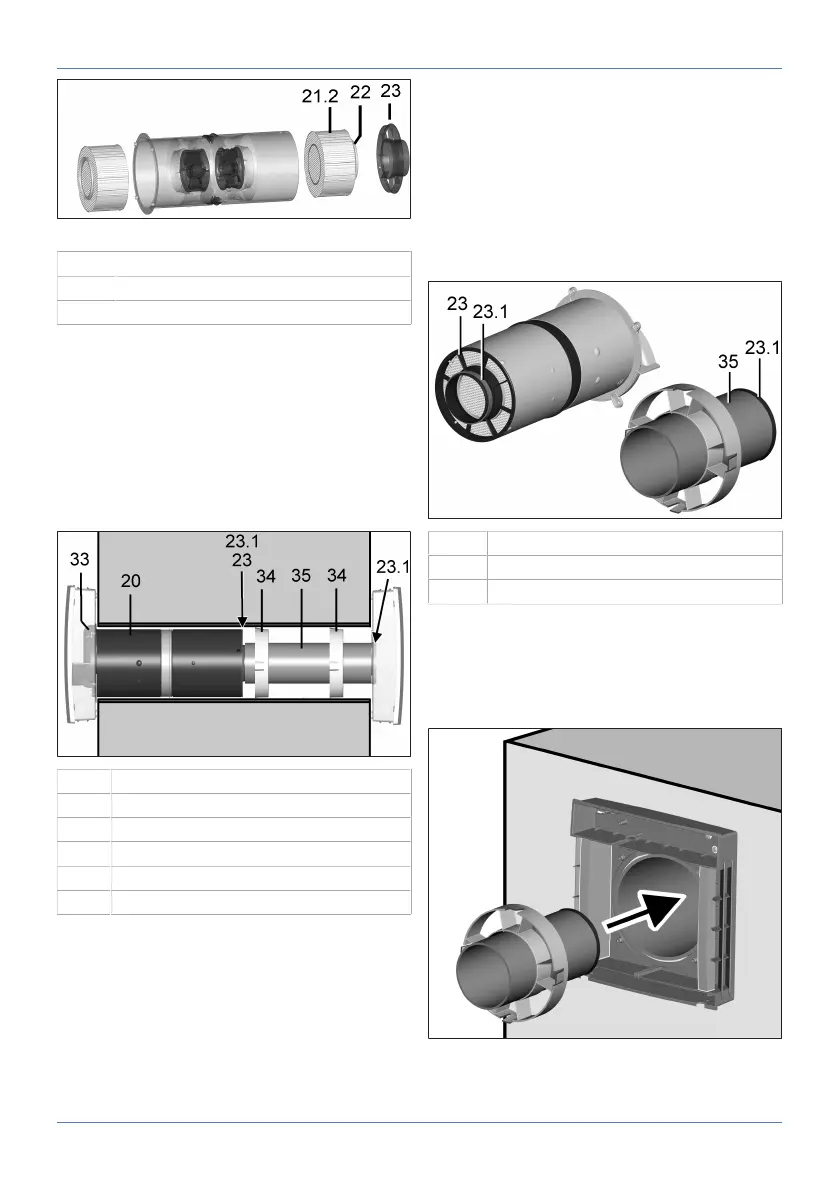

21.2 Keramik-Wärmeübertrager
22 Profildichtung
23 Fluidverteiler-Einschub
Dann den Fluidverteiler-Einschub entfernen (4
Kunstoffnieten →Lüftungsgerät PP 45 reinigen
[}28]) und den Fluidverteiler aus der Einschu-
beinheit herausziehen. Profildichtung herausneh-
men und Keramik-Wärmeübertrager ausbauen.
Beide Wärmeübertrager mit Wasser ausspülen
und trocknen lassen.
6. Einschubeinheit in umgekehrter Reihenfolge
zusammenbauen. Nur trockene Wärmeüber-
trager einbauen.
20 Einschubeinheit
23 Fluidverteiler-Einschub
23.1 Dichtungsband
33 Fluidverteilers-Innenabdeckung
34 Zentrierring
35 Rohrverlängerung
ACHTUNG Beschädigung am Mauerwerk
durch Kondenswasser, falls Dichtungsband
am Fluidverteiler-Einschub und am Ende der
Verlängerung falsch verklebt ist/nicht abdich-
tet und die gesamte Einheit nicht bis zum An-
schlag eingeschoben ist.
Vor dem Einbau sicherstellen, dass die Dich-
tungsbänder stirnseitig bündig (Stoß auf Stoß),
nicht übereinander liegend und nicht überlappend
angebracht sind.
23 Fluidverteiler-Einschub
23.1 Dichtungsband
35 Rohrverlängerung
7. Sicherstellen, dass das Dichtungsband am
Ende des Fluidverteilers und am Ende der
Verlängerung ringsum bündig anliegt. Dieses
darf keine Lücken oder Risse aufweisen, da-
mit in der Wandhülse keine Fehlluft angezo-
gen werden kann.
