RIMOZIONE RUOTA LIBERARIMOZIONE RUOTA LIBERA
RIMOZIONE RUOTA LIBERARIMOZIONE RUOTA LIBERA
RIMOZIONE RUOTA LIBERA

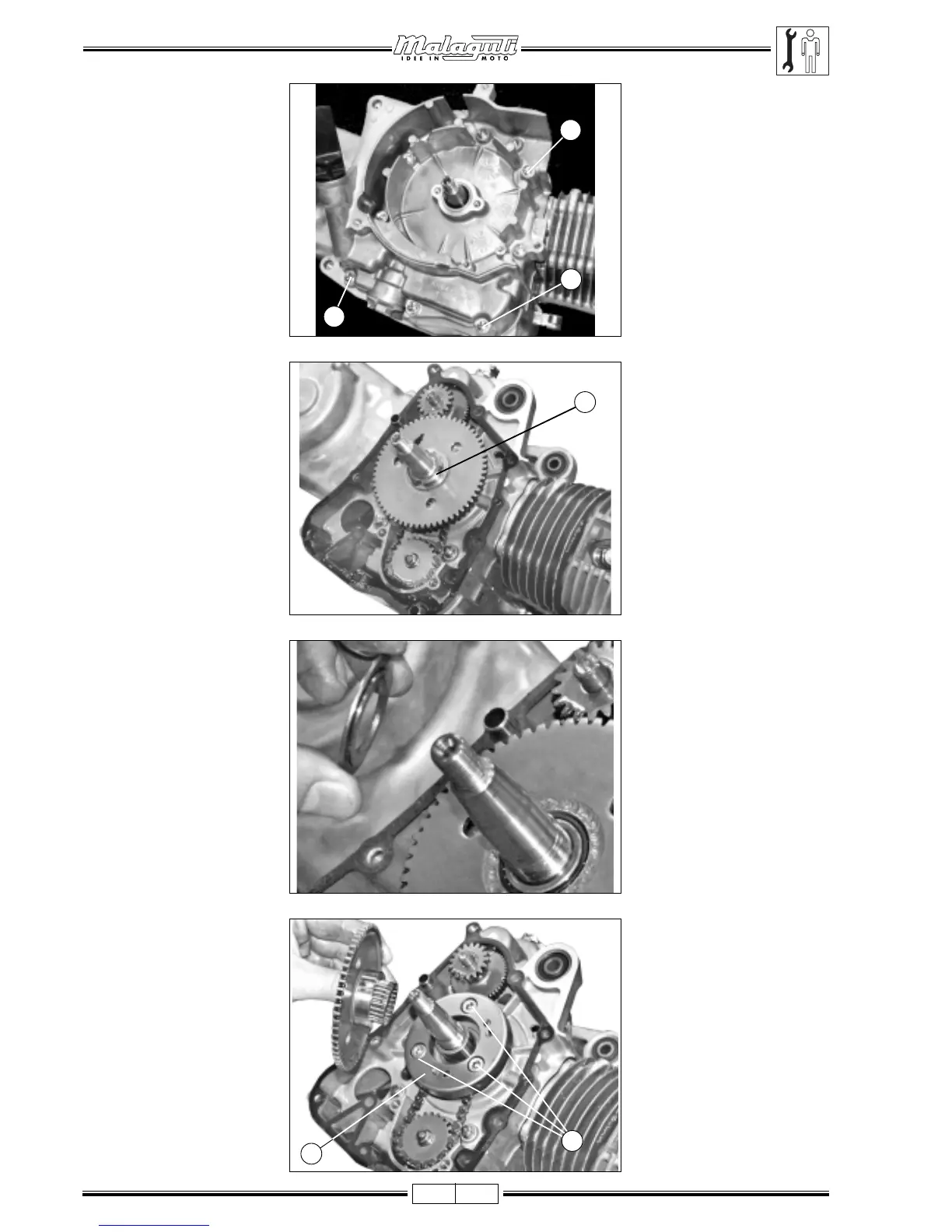

- Svitare le viti (V8).
Nota -Nota -
Nota -Nota -
Nota - Due viti sono di lunghez-
za maggiore (A - B).
- Liberare il carter con leggeri
colpi di martello in gomma ed
estrarlo.
-Svitare la ghiera (C) (in sen-
so orario).
-Rimuovere l’anello di rasa-
mento.
-Estrarre la corona dentata.
- Svitare le viti (V3) e rimuove-
re la flangia (D) comprensiva
di ruota libera, prestando at-
tenzione alla chiavetta, sull’al-
bero.
VV
VV
V
88
88
8
AA
AA
A
BB
BB
B
CC
CC
C
VV
VV
V
33
33
3
DD
DD
D
AUSBAU FREILAUFAUSBAU FREILAUF
AUSBAU FREILAUFAUSBAU FREILAUF
AUSBAU FREILAUF
-Schrauben (V8) lockern.
HinweisHinweis
HinweisHinweis
Hinweis - Zwei Schrauben
sind länger (A - B).
-Um das Gehäuse zu lösen,
mit dem Gummihammer
leicht darauf klopfen; das
Gehäuse herausnehmen.
-Nutmutter (C) (im
Uhrzeigersinn)
ausschrauben.
-Ausgleichsring entfernen.
-Zahnkranz entfernen.
-Schrauben (V3) lockern und
Flansch (D) samt Freilauf
herausnehmen. Dabei auf den
Keil an der Welle achten.
