Malaguti F18 WARRIOR - Page 331

118 09/02

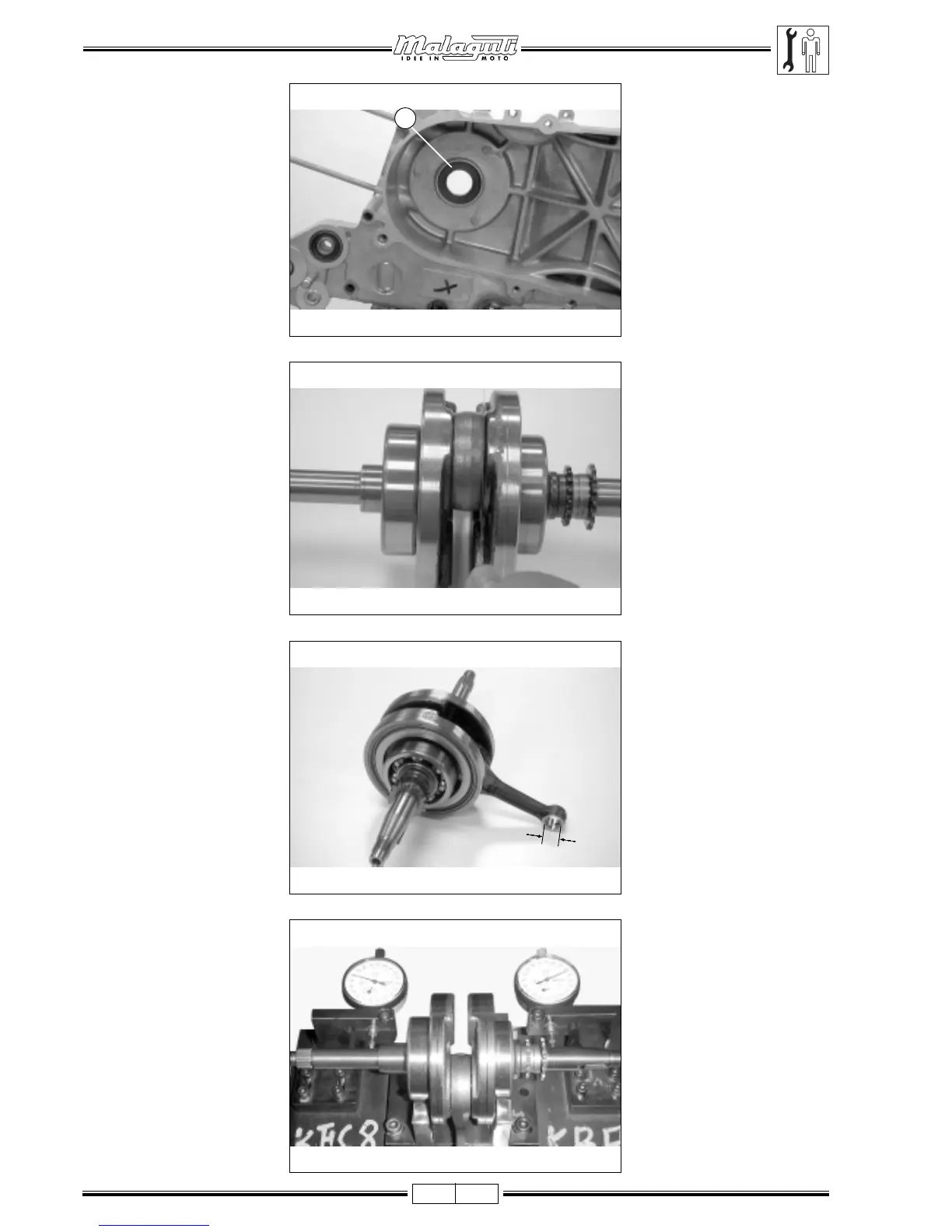

-Rimuovere il paraolio (A).
CONTROLLOCONTROLLO
CONTROLLOCONTROLLO
CONTROLLO
ALBERO A GOMITIALBERO A GOMITI
ALBERO A GOMITIALBERO A GOMITI
ALBERO A GOMITI
-Misurare lo spazio lato testa
biella.
Limiti d’utilizzo:Limiti d’utilizzo:
Limiti d’utilizzo:Limiti d’utilizzo:
Limiti d’utilizzo: 0.6 mm
(sostituire se superiore).
- Misurare il dia. int. del piede
della biella.
Limiti d’utilizzo:Limiti d’utilizzo:
Limiti d’utilizzo:Limiti d’utilizzo:
Limiti d’utilizzo: 15.06 mm
(sostituire se superiore).
-Misurare la corsa massima
dell’albero a gomiti.
Limiti d’utilizzo:Limiti d’utilizzo:
Limiti d’utilizzo:Limiti d’utilizzo:
Limiti d’utilizzo: 0.10 mm
(sostituire se superiore).
AA
AA
A
-Ölabdichtung (A) entfernen.
KONTROLLEKONTROLLE
KONTROLLEKONTROLLE
KONTROLLE
KURBELWELLEKURBELWELLE
KURBELWELLEKURBELWELLE
KURBELWELLE
-Den Raum an der
Pleuelkopfseite messen.
Einsatzgrenze: 0.6 mm
(Falls der Wert größer ist,
austauschen).
-Innendurchmesser des
Pleuelstangenkopfes
messen.
Einsatzgrenze:Einsatzgrenze:
Einsatzgrenze:Einsatzgrenze:
Einsatzgrenze: 15.06 mm
(Falls der Wert größer ist,
austauschen).
-Höchsthub der Kurbelwelle
messen.
Einsatzgrenze:Einsatzgrenze:
Einsatzgrenze:Einsatzgrenze:
Einsatzgrenze: 0.10 mm
(Falls der Wert größer ist,
austauschen).
