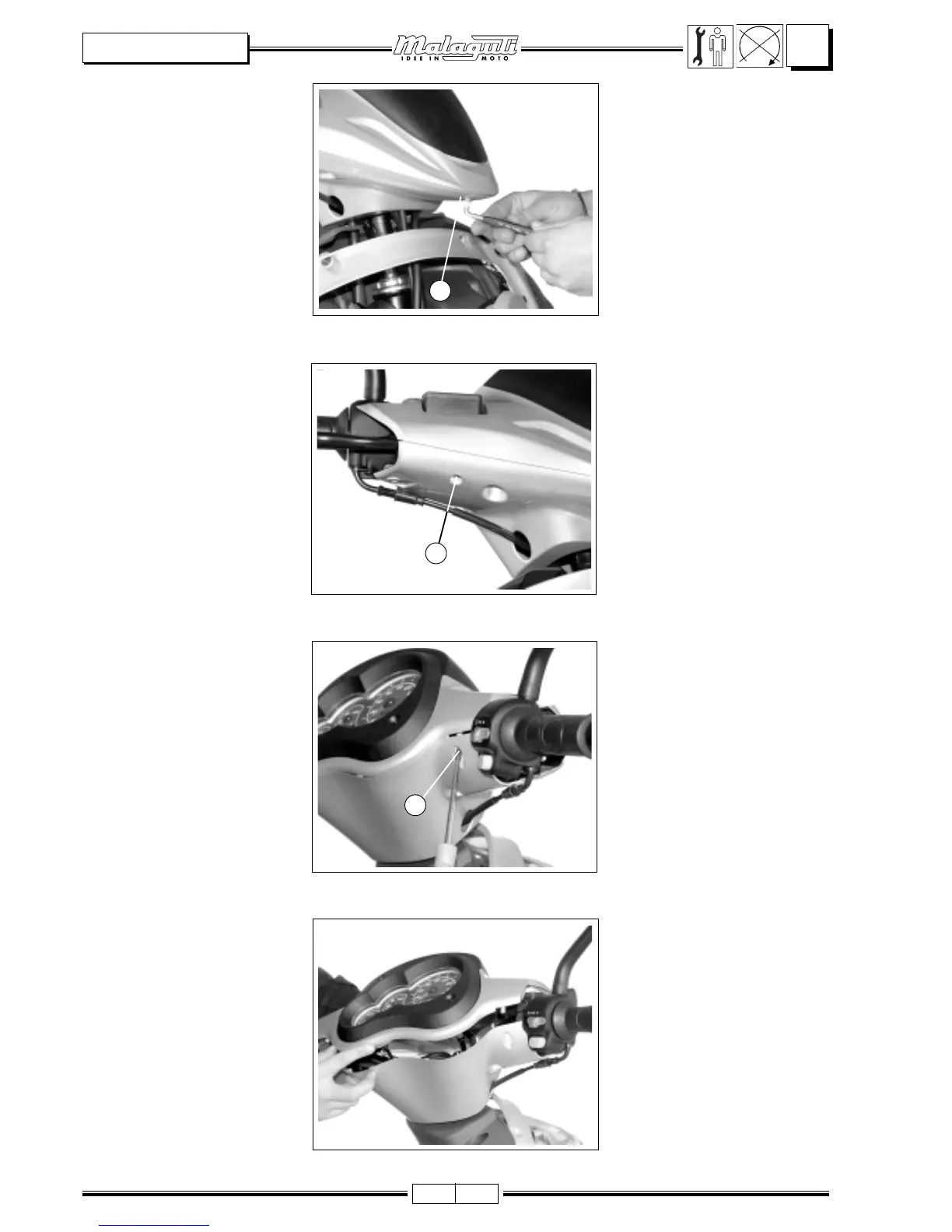

• Svitare le viti laterali, inferiori
(V2 - F. 13).
F. 14
VV
VV
V
11
11
1
RIMOZIONERIMOZIONE
RIMOZIONERIMOZIONE
RIMOZIONE
COPRIMANUBRIOCOPRIMANUBRIO
COPRIMANUBRIOCOPRIMANUBRIO
COPRIMANUBRIO
ANTERIOREANTERIORE
ANTERIOREANTERIORE
ANTERIORE
• Svitare la vite centrale (V1 - F.12).
F. 15
• Svitare le viti posteriori
(V2 - F. 14).
• Estrarre dall’alto il coprimanubrio
completo di cruscotto (F.15) con-
siderando che il gruppo cruscot-
to è collegato elettricamente e tra-
mite il cavo di trasmissione del
contachilometri.
•Die seitlichen unteren Schrauben
losschrauben (V2 - Abb. 13).
ENTFERNUNG DERENTFERNUNG DER
ENTFERNUNG DERENTFERNUNG DER
ENTFERNUNG DER
VORDERENVORDEREN
VORDERENVORDEREN
VORDEREN
LENKERABDECKUNGLENKERABDECKUNG
LENKERABDECKUNGLENKERABDECKUNG
LENKERABDECKUNG
•Die Mittelschraube losschrauben
(V1 - Abb.12).
•Die Hinterschrauben losschraube
(V2 - Abb. 14).
•Von oben die Lenkerabdeckung
komplett mit dem Armaturenbrett
(Abb.15) herausziehen. Die
Gruppe des Armaturenbretts ist
elektrisch und durch das
Transmissionskabel des
Kilometerzählers angeschlossen.
